IE5 Senkron Relüktans Motorda Alan Zayıflatma ve Sabit Güç Bölgesi: Nominal Devir Üstünde Tork ve Doğru Sürücü

IE5 (ultra premium) verim sınıfının en yaygın temsilcilerinden biri olan senkron relüktans (SynRM) motor, mıknatıssız rotoru ve düşük kayıpları ile öne çıkar. Ancak bu motorun en güçlü yanlarından biri çoğu zaman gözden kaçar: bir sürücü (VFD) ile çalıştığında, nominal devrin üzerine çıkarken alan zayıflatma (field weakening) sayesinde sabit güç bölgesinde çalışabilmesi. Bu özellik, sarmal (spindle), santrifüj ve geniş hız aralığı isteyen tahriklerde tek bir motorla hem yüksek tork hem de yüksek devir elde etmeyi mümkün kılar. Bu yazıda sabit tork ve sabit güç bölgelerini, alan zayıflatmanın ne olduğunu, nominal devir üstünde tork-güç davranışını, sürücü gereksinimini ve hangi uygulamalarda bu yeteneğin değer kattığını ayrıntılı olarak ele alıyoruz.

Sabit Tork ve Sabit Güç Bölgesi Nedir?

Bir sürücü ile beslenen motorun çalışma aralığı iki ana bölgeye ayrılır. Birincisi sabit tork bölgesidir: motor sıfır devirden nominal (anma) devrine kadar bu bölgede çalışır. Burada sürücü, frekansla birlikte gerilimi de orantılı artırır (V/f sabit), böylece manyetik akı sabit kalır ve motor her devirde aynı maksimum torku üretebilir. Güç ise devirle doğru orantılı arttığından, nominal devirde nominal güce ulaşılır.

İkinci bölge sabit güç bölgesidir: nominal devrin üzerine çıkıldığında sürücü gerilimi artık artıramaz çünkü şebeke/DC bara sınırına ulaşılmıştır. Frekans artmaya devam ederken gerilim sabit kaldığı için manyetik akı düşmek zorundadır; buna alan zayıflatma denir. Akı düştükçe motorun üretebileceği maksimum tork da düşer, ancak devir arttığı için güç yaklaşık sabit kalır. Yani bu bölgede motor, daha yüksek devirde ama daha düşük torkla, sabit güçle çalışır.

• Sabit tork bölgesi (0 - nominal devir): Akı sabit, maksimum tork sabit, güç devirle artar.
• Sabit güç bölgesi (nominal devir üstü): Akı zayıflatılır, tork düşer, güç yaklaşık sabit kalır.
• Geçiş noktası: Nominal (taban) devir; gerilimin tavana ulaştığı nokta.

Alan Zayıflatma (Field Weakening) Nasıl Çalışır?

Alan zayıflatma, motorun manyetik akısını bilinçli olarak azaltarak nominal devrin üzerine çıkmayı sağlayan bir sürücü kontrol tekniğidir. Senkron relüktans motorda akı, mıknatıs olmadığı için tamamen stator akımıyla üretilir; bu da akı yönetimini esnek kılar. Sürücü, d-ekseni (akı üreten) akım bileşenini azaltarak akıyı düşürür ve böylece nominal devrin üzerinde, gerilim sınırı içinde çalışmaya devam eder.

Senkron relüktans motorun mıknatıssız yapısı, alan zayıflatma açısından önemli bir avantaj sunar: kalıcı mıknatıslı motorlarda mıknatıs akısı her zaman var olduğundan, yüksek devirde indüklenen gerilimi kontrol etmek için sürekli zıt akı uygulamak (ve demanyetizasyon riskini yönetmek) gerekir. Senkron relüktansta böyle bir kalıcı akı olmadığından, alan zayıflatma daha doğal ve kayıpsız yönetilir; sürücü kesilse bile yüksek devirde tehlikeli bir geri besleme gerilimi oluşmaz. Senkron relüktans teknolojisinin temelini senkron relüktans motorlar yazımızda; mıknatıslı PM ile farkını senkron relüktans ve PM motor farkı yazımızda bulabilirsiniz.

Nominal Devir Üstünde Tork-Güç Davranışı

Sabit güç bölgesinin pratik anlamı şudur: motor, nominal devrin üzerinde daha hızlı döner ama bu hıza karşılık torku azalır. Güç ise yaklaşık sabit kaldığı için, yüksek devir gerektiren ama o devirde yüksek tork istemeyen uygulamalarda bu çok değerlidir. Aşağıdaki tablo tipik bir senkron relüktans + sürücü sisteminin davranışını şematik olarak özetler (değerler nominal değere göre oranlanmıştır).

Sabit güç bölgesinin genişliği motor tasarımına ve sürücü kapasitesine bağlıdır; her motor sınırsızca yüksek devre çıkamaz. Mekanik dayanım (rotorun merkezkaç kuvvetine direnci) ve rulman hız sınırı, üst devri belirler. Bu yüzden geniş sabit güç aralığı isteyen uygulamalarda motorun bu yetenek için tasarlanmış olması gerekir.

Neden Sürücü (VFD) Şart?

Senkron relüktans motor, kalıcı mıknatıslı line-start motorlardan farklı olarak, şebekeden doğrudan kalkamaz ve sürücüsüz çalışamaz. Rotorun döner alana kilitlenmesi ve relüktans torku üretmesi için sürücünün rotor konumunu (genellikle sensörsüz/sensörlü algoritmayla) bilmesi ve akımı buna göre yönlendirmesi gerekir. Sabit tork, sabit güç ve alan zayıflatma bölgelerinin tümü sürücü kontrolüyle yönetilir.

Bu nedenle senkron relüktans motor her zaman bir motor+sürücü paketi olarak düşünülmelidir. Sürücü, motora özel parametrelerle (autotune) eşleştirilir; doğru parametreleme, hem verimi hem de sabit güç bölgesindeki kararlılığı belirler. Neden sürücüsüz çalışmadığını sürücüsüz çalışmaz, paket seçimi ve maliyet yazımızda; sürücü parametrelemeyi sürücü parametreleme, autotune ve devreye alma yazımızda ayrıntılı ele aldık.

Sarmal (Spindle), Santrifüj ve Geniş Hız Aralığı Uygulamaları

Sabit güç bölgesinin asıl değer kattığı yerler, geniş bir hız aralığında çalışan ve yüksek devirde düşük tork yeterli olan uygulamalardır:

• Sarmal/spindle (talaşlı imalat): Düşük devirde yüksek tork (kaba işleme), yüksek devirde düşük tork (ince işleme/finiş). Tek motor geniş hız aralığını sabit güçle kapsar.
• Santrifüjler: Hızlanma fazında yüksek tork, ardından yüksek devirde sabit güçle ayırma işlemi.
• Sarıcı/winder hatları: Bobin çapı değiştikçe değişen devir-tork ilişkisinde sabit güç davranışı idealdir.
• Test tezgâhları ve dinamometreler: Geniş hız aralığında kontrollü güç.

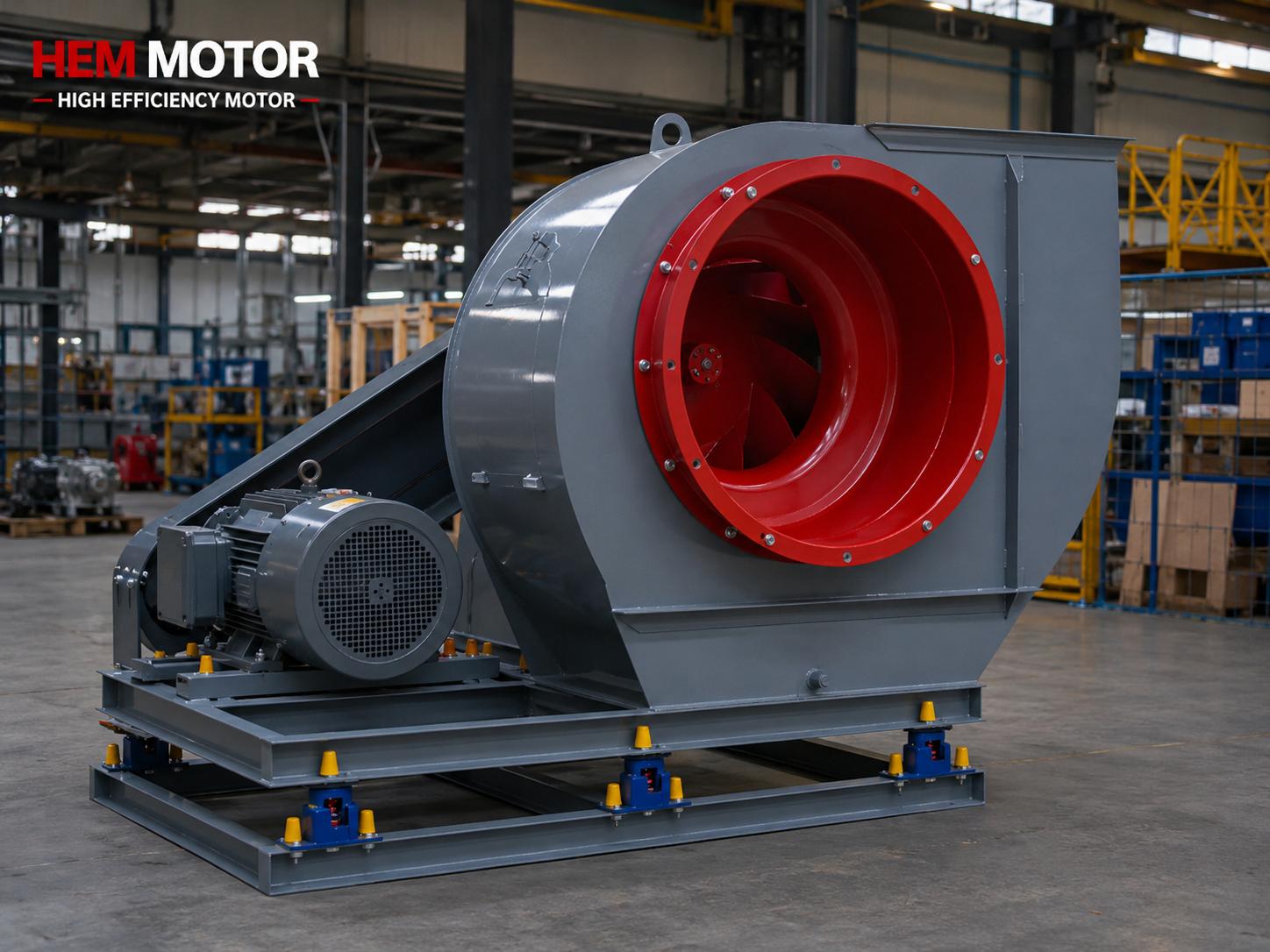

• Yüksek devirli pompa/fan: Nominal üstü devirle ek debi-basınç gerektiğinde.

Bu uygulamalarda alternatif çözüm, daha büyük bir motor seçmek veya mekanik dişli/kademe eklemektir; senkron relüktans + sürücünün sabit güç yeteneği, çoğu zaman bu mekanik karmaşıklığı ortadan kaldırarak daha kompakt ve verimli bir tahrik sağlar. Tekstil iplik (ring) makinesi gibi geniş hız aralıklı bir uygulamadaki kullanımını tekstil iplik makinesi vaka örneği yazımızda inceleyebilirsiniz.

Sabit Tork mu, Sabit Güç mü? Doğru Boyutlandırma

Doğru motor seçimi, yükün hangi devirde ne kadar tork istediğini bilmekle başlar. Yük tipleri kabaca üç gruba ayrılır:

• Sabit tork yükleri: Konveyör, ekstrüder, deplasmanlı pompa; devir değişse de tork yaklaşık sabittir.
• Sabit güç yükleri: Sarıcı, spindle; yüksek devirde düşük tork, düşük devirde yüksek tork.
• Değişken (kuadratik) tork yükleri: Santrifüj pompa ve fan; tork devrin karesiyle artar.

Senkron relüktans motorun sabit tork ve sabit güç bölgeleri, bu yük tiplerinin tümüne tek bir esnek tahrikle yanıt verebilir; ancak motor ve sürücü, yükün gerektirdiği devir-tork zarfına göre seçilmelidir. Sabit tork, sabit güç ve değişken tork yük tiplerine göre güç seçimini sabit tork, sabit güç ve değişken tork yük tipi yazımızda ayrıntılı ele aldık.

Termal Davranış: Sabit Güç Bölgesinde Isınma

Nominal devrin üzerinde çalışırken motorun kendi soğutma fanı (eğer mile bağlıysa) daha hızlı döner ve soğutma artabilir; ancak akı zayıflatma ile stator akımının davranışı ve demir kayıpları değiştiğinden, termal davranış uygulamaya göre dikkatle değerlendirilmelidir. Aksine, çok düşük devirde uzun süre yüksek torkla çalışırken kendi fanı yetersiz kalabilir ve cebri (harici) soğutma gerekebilir. Sürücülü çalışmada termal davranış ve doğru boyutlandırmayı termal davranış ve soğutma yazımızda; düşük devirde cebri soğutma ihtiyacını harici cebri soğutma fanı yazımızda inceleyebilirsiniz.

Sık Sorulan Sorular

Senkron relüktans motor nominal devrin ne kadar üstüne çıkabilir?

Bu, motorun mekanik tasarımına ve sürücü kapasitesine bağlıdır. Sabit güç bölgesinin genişliği bazı tasarımlarda nominal devrin 1,5-2 katına kadar uzanabilir; üst sınırı rotorun mekanik dayanımı ve rulman hız sınırı belirler. Geniş bir sabit güç aralığı gerekiyorsa, motorun bu amaçla tasarlanmış olması ve sürücünün uygun kapasitede seçilmesi gerekir.

Alan zayıflatma verimi düşürür mü?

Alan zayıflatma, akıyı azaltarak yüksek devirde çalışmayı sağlar; bu bölgede tork doğal olarak düşer ama güç korunur. Verim, doğru sürücü kontrolüyle yüksek tutulabilir. Senkron relüktansın mıknatıssız yapısı, kalıcı mıknatıslı motorlara göre alan zayıflatmayı daha kayıpsız yönetmesini sağlar; çünkü kontrol edilecek kalıcı bir mıknatıs akısı yoktur.

Sabit güç bölgesi için ekstra bir donanım gerekir mi?

Hayır; alan zayıflatma sürücünün kontrol algoritmasıyla sağlanır, ek mekanik donanım gerektirmez. Önemli olan, sürücünün motora doğru parametrelenmesi (autotune) ve motorun istenen üst devir için mekanik olarak uygun olmasıdır. Bu nedenle motor ve sürücü, baştan bir paket olarak ve uygulamanın devir-tork zarfına göre seçilmelidir.

Devreye Alma ve Sürücü Eşleştirmesinde Dikkat

Senkron relüktans motorun sabit güç bölgesi avantajından tam olarak yararlanmak için devreye almada birkaç noktaya dikkat etmek gerekir. Öncelikle sürücü, motora özel parametre setiyle (motor verileri ve autotune) yüklenmelidir; jenerik bir asenkron parametre seti, relüktans torkunu doğru üretemez. İkinci olarak, üst devir sınırı sürücü tarafında doğru tanımlanmalı; aksi halde motor mekanik sınırının üzerine zorlanabilir. Üçüncü olarak, alan zayıflatma bölgesine geçişin yumuşak olması için gerilim sınırı ve akı referansı parametreleri doğru ayarlanmalıdır.

Devreye alma sırasında düşük devirden başlayıp kademeli olarak nominal ve nominal üstü devirlere çıkmak, hem motorun hem sürücünün davranışını gözlemlemek açısından güvenlidir. Akımın, sıcaklığın ve titreşimin her devir noktasında beklenen sınırlarda kaldığı doğrulanmalıdır. Doğru bir devreye alma, sabit güç bölgesinde kararlı ve verimli bir çalışma sağlar. Devreye alma kontrol listesi için sürücü ve tesisat uyumu, devreye alma kontrol listesi yazımız pratik bir kaynaktır.

Doğru Seçim İçin Pratik Öneriler

• Yükün devir-tork zarfını çıkarın: hangi devirde ne kadar tork gerekiyor?
• Yüksek devirde düşük tork yeterliyse sabit güç bölgesi büyük avantaj sağlar.
• Motoru ve sürücüyü bir paket olarak, üst devre uygun şekilde seçin.
• Sürücüyü autotune ile motora özel parametreleyin.
• Düşük devirde uzun süre yüksek tork varsa cebri soğutmayı değerlendirin.
• Mekanik üst devir sınırını (rotor dayanımı, rulman) aşmayın.

Sürücü Kapasitesi ve Akım Boyutlandırması

Sabit güç bölgesinde dikkat edilmesi gereken önemli bir nokta, sürücünün akım kapasitesidir. Nominal devrin üzerinde güç sabit kaldığı için, gerilim tavana ulaştığında aynı gücü daha yüksek devirde sağlamak akım açısından zorlanmaya yol açmaz; ancak sabit tork bölgesinde, özellikle düşük devirde yüksek tork istenen anlarda, motor anma akımının üzerinde geçici akım çekebilir. Sürücü, hem sürekli akımı hem de kısa süreli aşırı yük (overload) kapasitesini karşılayacak şekilde seçilmelidir.

Bu nedenle motor+sürücü paketini boyutlandırırken yalnızca güç (kW) değil, devir-tork zarfının her noktasındaki akım talebi de göz önüne alınmalıdır. Yanlış boyutlandırılmış bir sürücü, sabit tork bölgesinde tork sınırlamasına gidebilir ya da sabit güç bölgesinde beklenen üst devri sağlayamaz. Senkron relüktans motorun asenkrona göre güç faktörü ve akım davranışı farklı olduğundan, pano ve sürücü seçimi buna göre yapılmalıdır. Anma akımı ve güç faktörü farkını anma akımı ve güç faktörü, asenkrona göre fark yazımızda; ani yük değişiminde tork cevabını ani yük değişiminde tork cevabı yazımızda ele aldık.

V/f Eğrisi ve Vektör Kontrolün Rolü

Sabit tork bölgesinde sürücü, gerilim ile frekansı birlikte (V/f sabit) artırır; bu, manyetik akıyı sabit tutmanın en temel yoludur. Ancak senkron relüktans motorlar, basit skaler V/f kontrolünden çok daha fazlasını ister. Bu motorlar, rotor konumuna duyarlı bir alan yönlendirmeli (vektör) kontrol ile sürülür; çünkü relüktans torku, stator akımının rotorun manyetik olarak kolay ve zor eksenlerine göre doğru açıyla yönlendirilmesine bağlıdır. Sürücü, d-ekseni (akı) ve q-ekseni (tork) akım bileşenlerini ayrı ayrı yöneterek hem en yüksek verimi hem de sabit güç bölgesinde alan zayıflatmayı sağlar.

Bu nedenle senkron relüktans motorun performansı, sürücünün kontrol kalitesine doğrudan bağlıdır. Düşük devirde yüksek tork, geniş hız aralığı ve sabit güç davranışı, ancak sürücünün motora doğru parametrelenmesiyle (autotune) elde edilir. Yanlış parametreleme, hem verimi düşürür hem de sabit güç bölgesinde kararsızlığa yol açabilir. Bu da senkron relüktans motorun neden mutlaka uyumlu ve doğru ayarlanmış bir sürücüyle birlikte alınması gerektiğini bir kez daha gösterir. Sürücü markası uyumunu sürücü marka uyumu ve çoklu VFD seçimi yazımızda ele aldık.

Kısmi Yükte Verim ve Geniş Hız Aralığında Tasarruf

Senkron relüktans motorun bir diğer güçlü yanı, kısmi yükte ve değişken devirde verimini iyi korumasıdır. Birçok gerçek uygulama, motoru her zaman tam yükte ve tam devirde çalıştırmaz; pompa, fan ve sarıcı gibi yükler gün boyunca farklı devir ve yük noktalarında çalışır. Mıknatıssız rotorun düşük kayıpları ve sürücünün esnek akı yönetimi sayesinde, senkron relüktans motor bu değişken noktalarda da yüksek verimde kalır.

Sabit güç bölgesinin bir başka tasarruf avantajı, mekanik dişli kademelerini ortadan kaldırabilmesidir: geniş hız aralığını tek motorla, dişli kayıpları olmadan kapsamak, sistem verimini bütün olarak yükseltir. Kısmi yükte verim üstünlüğünü senkron relüktans verim eğrisi ve kısmi yük yazımızda; IE5 ile IE4 arasındaki verim farkının yatırımı haklı çıkarıp çıkarmadığını IE5 mi IE4 mü yazımızda ayrıntılı bulabilirsiniz. Sürekli yükte yıllık kazanç analizini ise pompa, fan ve kompresörde sürekli yükte tasarruf yazımız sunar.
