Bir tesiste onlarca elektrik motoru çalışırken akla gelen ilk soru genellikle şudur: Tüm bu motorları tek bir sürücüyle çalıştırıp kabin sayısını ve maliyeti azaltabilir miyim? IE5 senkron relüktans motorlar söz konusu olduğunda bu soru daha da kritik hale gelir, çünkü bu motorlar her zaman bir sürücüye (frekans sürücüsü) ihtiyaç duyar. Bu yazıda tek sürücü ile çoklu motor grup tahrikinin ne zaman mantıklı olduğunu, yük paylaşımının nasıl çalıştığını, koruma açısından nelere dikkat edilmesi gerektiğini ve doğru tedarikin nasıl planlanacağını satın alma odağıyla ele alıyoruz.

IE5 senkron relüktans motorlar, mıknatıssız rotor yapısı ve düşük kayıplı tasarımı sayesinde mevcut en yüksek verim sınıfını sunar; ancak asenkron motorların aksine doğrudan şebekeye bağlanıp çalışamazlar. Senkron relüktans rotor, dönmek için sürücünün ürettiği kontrollü manyetik alana ihtiyaç duyar. Bu yapısal gereklilik, grup tahriki konusunu doğrudan etkiler: bir sürücüye birden fazla IE5 motor bağlandığında, sürücü her motoru ayrı ayrı optimum noktasında tutamaz.

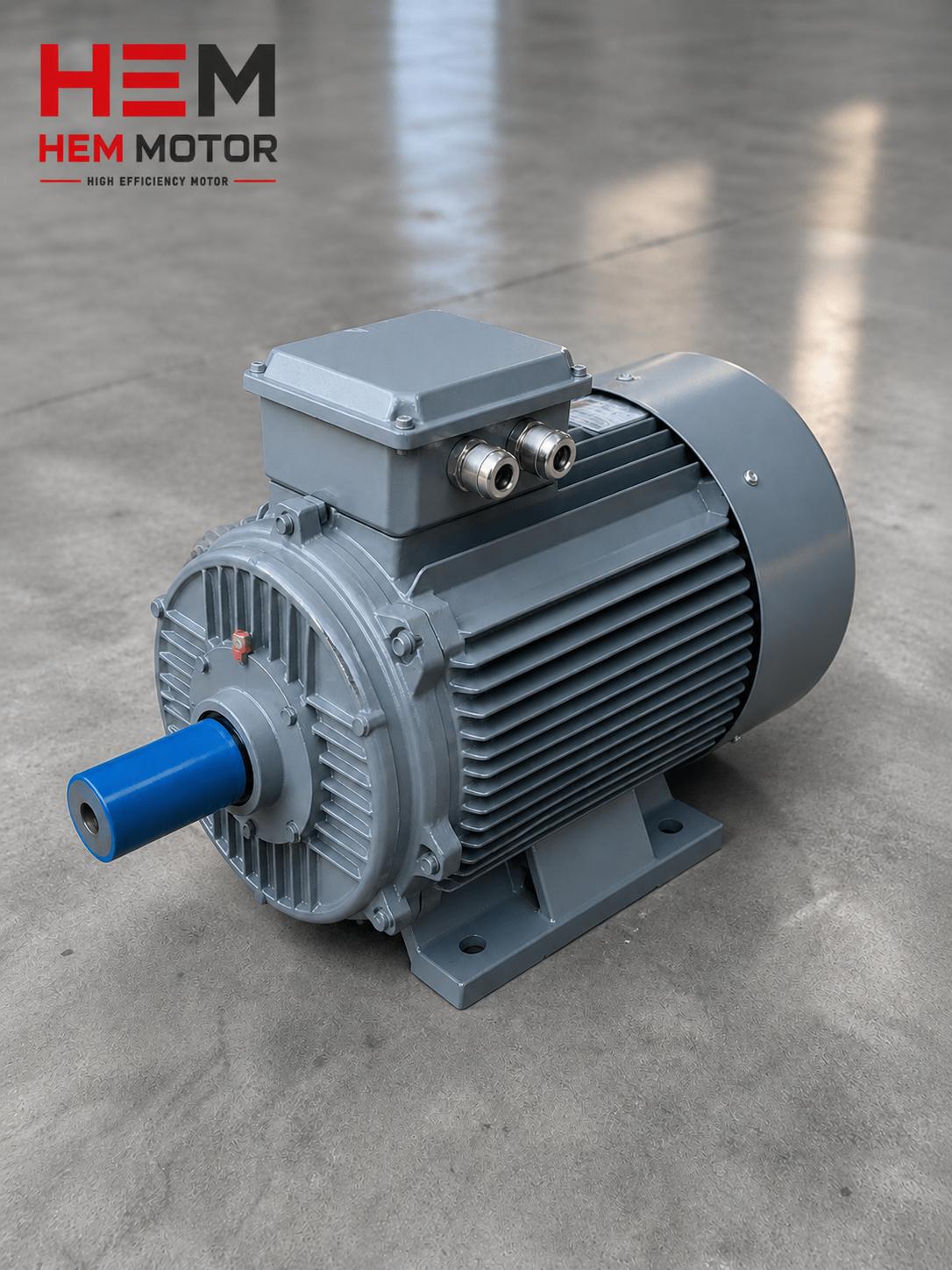

Tek sürücüye bağlı çoklu IE5 senkron relüktans motor grup tahriki panosu

Grup Tahriki Nedir ve Neden Tercih Edilir?

Grup tahriki (group drive veya multi-motor drive), tek bir frekans sürücüsünün aynı anda birden fazla motoru beslemesidir. Bu yaklaşımın amacı çoğunlukla maliyet ve yer tasarrufudur: her motora ayrı sürücü almak yerine, benzer çalışan motorlar tek sürücüye bağlanır. Tipik kullanım örnekleri arasında, aynı hatta paralel çalışan birden çok konveyör, bir grup fan veya pompa bulunur.

  • Maliyet: Tek büyük sürücü, birçok küçük sürücüden ekonomik olabilir.
  • Pano alanı: Daha az sürücü, daha küçük pano ve daha az kablolama demektir.
  • Senkron çalışma: Aynı frekansla beslenen motorlar, birbirine yakın hızlarda çalışır.

Bu avantajlar cazip görünse de, IE5 senkron relüktans motorlarda grup tahriki, asenkron motorlardaki kadar kolay değildir. Nedeni, senkron relüktans motorun çalışma prensibinde yatar.

IE5 Senkron Relüktans Motor Neden Grup Tahrikinde Zorlar?

Asenkron (sincap kafesli) motorlar, sürücü tek bir frekans-gerilim çıkışı verdiğinde bile, kayma sayesinde kendi yüklerine göre hızlarını bir miktar ayarlayabilir; bu yüzden tek sürücüye paralel bağlanan birkaç asenkron motor, farklı yüklerde bile birlikte çalışabilir. Senkron relüktans motorda ise rotor, sürücünün ürettiği alanla senkron döner; kayma yoktur. Bu, motorun yüksek verimini sağlayan özelliktir, ancak grup tahrikinde bir kısıt yaratır.

En yüksek verim, sürücünün her motoru kendi optimum çalışma noktasında tutmasıyla mümkün olur. Bir sürücüyü birden çok IE5 motora bağladığınızda, sürücü tüm gruba ortak bir komut gönderir ve her motoru ayrı ayrı kontrol edemez. Motorlar arasında en ufak bir yük veya parametre farkı bile, bazılarının senkronizasyonu kaybetmesine (adım atlama) yol açabilir. Bu yüzden IE5 grup tahriki, ancak çok özel koşullarda ve dikkatli mühendislikle uygulanmalıdır.

Senkron Çalışmanın Getirdiği Kısıtlar

  • Gruptaki tüm motorların aynı güçte, aynı kutup sayısında ve mümkünse aynı üretim partisinden olması gerekir.
  • Motorların yükleri birbirine çok yakın ve sabit olmalıdır; değişken ve farklı yükler senkronizasyonu bozar.
  • Bir motorun ani yük değişimi, tüm grubu etkileyebilir.
  • Kalkış sırasında tüm motorların aynı anda ve sorunsuz senkronize olması garanti edilmelidir.

Ne Zaman Tek Motor + Tek Sürücü Tercih Edilmeli?

IE5 motorların verim avantajından tam olarak yararlanmak isteyen tesislerin büyük çoğunluğu için en doğru çözüm, her motora kendi sürücüsü yaklaşımıdır. Bu sayede her motor kendi optimum noktasında çalışır, verim maksimumda kalır ve koruma motor bazında sağlanır. Özellikle yükleri farklı veya değişken olan uygulamalarda tek motor-tek sürücü neredeyse zorunludur.

Grup tahriki yalnızca; yükleri birbirinin neredeyse aynısı olan, sabit hızda çalışan ve gerçekten ek mühendislik ile yönetilebilen özel durumlarda gündeme gelmelidir. Aksi halde, ilk yatırımda kazanılan sürücü maliyeti, verim kaybı ve arıza riskiyle fazlasıyla geri ödenir.

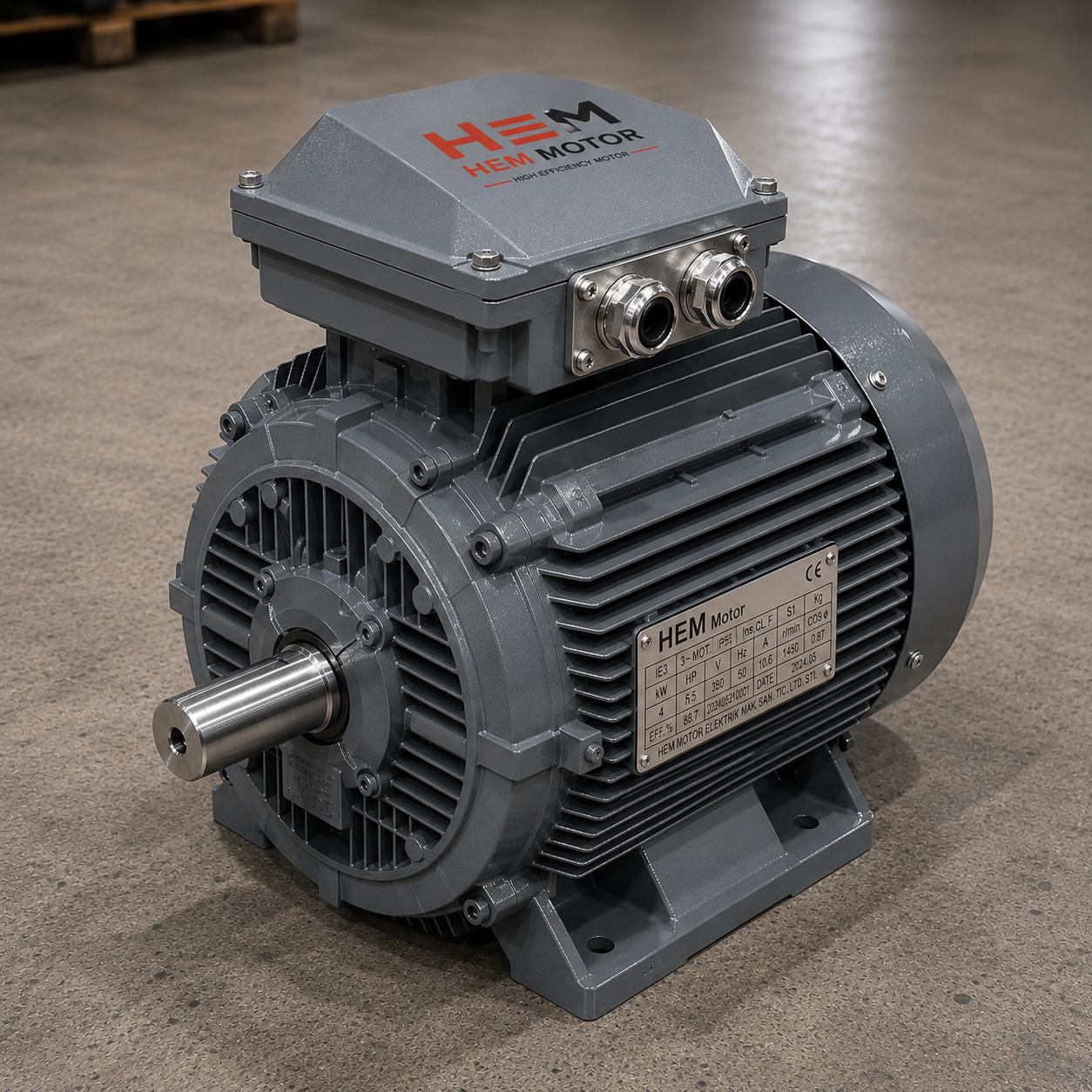

IE5 senkron relüktans motor ve frekans sürücüsü paket çözümü

Koruma: Grup Tahrikinde En Kritik Konu

Tek sürücüye bağlı çoklu motor düzeninde en büyük risk korumadır. Sürücünün dahili aşırı akım koruması, tüm grubun toplam akımına göre çalışır; bu yüzden tek bir motorun aşırı yüklenmesini veya arızasını ayırt edemez. Bu durumda her motora ayrı koruma eklemek şarttır:

  • Her motor için ayrı termik koruma rölesi veya motor koruma şalteri kullanılmalıdır.
  • Sargı sıcaklığını izlemek için PTC termistör veya PT100 sensörleri tercih edilmelidir.
  • Bir motor devre dışı kaldığında grubun geri kalanının güvenli çalışmaya devam edip etmeyeceği önceden planlanmalıdır.
  • Sürücü ile motorlar arasındaki kablo uzunlukları ve dağıtım, gerilim düşümü ve EMC açısından değerlendirilmelidir.

Koruma doğru kurulmadığında, tek bir motorun arızası fark edilmeden ilerleyebilir ve hem motorun yanmasına hem de üretim duruşuna yol açabilir. Bu yüzden grup tahrikinde koruma, maliyetten kısılmaması gereken bir kalemdir.

Yük Paylaşımı Nasıl Çalışır?

Grup tahrikinde yük paylaşımı, gruba bağlı motorların toplam mekanik yükü aralarında nasıl üstlendiğini ifade eder. Asenkron motorlarda kayma, bir motor diğerinden biraz daha yüklendiğinde hızını otomatik olarak ayarlayarak yükü kendiliğinden dengeler; bu doğal esneklik, asenkron motorların grup tahrikinde neden bu kadar bağışlayıcı olduğunu açıklar. IE5 senkron relüktans motorda ise bu kendiliğinden dengeleme mekanizması yoktur. Tüm motorlar aynı frekansta ve aynı hızda dönmek zorunda olduğundan, aralarındaki en küçük yük farkı doğrudan akım dengesizliğine yansır.

Bu nedenle IE5 grup tahrikinde yük paylaşımının başarılı olması için, motorların tahrik ettiği yüklerin birbirine neredeyse eşit ve zaman içinde sabit olması gerekir. Bir motor diğerinden sürekli daha fazla yüklenirse, o motor daha fazla akım çeker ve hem ısınma hem de senkronizasyon kaybı riski artar. Pratikte bu, ancak tamamen aynı tasarımdaki paralel hatlarda (örneğin birbirinin aynı iki konveyör) anlamlı şekilde sağlanabilir. Yükleri farklılaşan uygulamalarda yük paylaşımı kontrolsüz hale gelir ve grup tahriki güvenli olmaktan çıkar.

Kalkış ve Senkronizasyon

IE5 senkron relüktans motorlarda kalkış, asenkron motorlardan farklıdır. Sürücü, motoru kontrollü bir şekilde senkron hıza getirir; bu süreç tek motorda sorunsuz işler. Ancak gruptaki tüm motorların aynı sürücü komutuyla aynı anda kalkması gerektiğinde, motorların atalet momentlerinin ve yüklerinin birbirine yakın olması kritik hale gelir. Bir motor diğerlerinden daha ağır yüklüyse, kalkış sırasında senkronizasyonu yakalayamayabilir ve bu, tüm grubun kalkışını tehlikeye atar.

Bu yüzden grup tahrikinde kalkış senaryosu önceden dikkatle planlanmalı; gerekirse motorların sırayla değil, aynı anda ve dengeli yükle kalkması sağlanmalıdır. Sürücünün kalkış rampası, gruptaki en zorlayıcı motora göre ayarlanmalıdır. Tek motor-tek sürücü düzeninde bu karmaşıklık tamamen ortadan kalkar; her sürücü kendi motorunu en uygun rampa ile kaldırır.

Verim Açısından Grup Tahrikinin Gizli Maliyeti

IE5 motorlara geçmenin temel amacı en yüksek verimi yakalamaktır. Ancak grup tahrikinde bu hedef paradoksal biçimde zayıflar: tek sürücü gruba ortak bir komut verdiği için, motorların hiçbiri tam olarak kendi optimum noktasında çalışamaz. Sonuçta, pahalı IE5 motorlardan beklenen verim kazancının bir kısmı kaybedilir. Bu, ilk yatırımda sürücüden tasarruf ederken, motorun ömrü boyunca enerji faturasında geri ödenen gizli bir maliyettir.

Bu nedenle yatırım kararı verilirken yalnızca sürücü adedinin maliyeti değil, sistemin ömür boyu enerji tüketimi de hesaba katılmalıdır. Çoğu durumda, her motora kendi sürücüsünü tahsis etmenin getirdiği verim ve güvenilirlik avantajı, ek sürücü maliyetini kısa sürede karşılar. IE5 yatırımının mantığı tam da bu verim kazancında yattığı için, grup tahriki bu kazancı zayıflatan bir tercih olabilir.

Doğru Tedarik ve Paket Çözüm

IE5 senkron relüktans motorlar sürücüsüz çalışamadığı için, bu motorlar her zaman uygun bir frekans sürücüsüyle birlikte, paket çözüm olarak değerlendirilmelidir. Motor ve sürücünün birbirine uygun seçilmesi, hem verimin garanti edilmesi hem de devreye almanın sorunsuz olması için kritiktir. Grup tahriki gibi özel bir uygulama söz konusu olduğunda, tedarik aşamasında uygulamanın tüm detayları (motor sayısı, güçler, yük profili, koruma ihtiyacı) net biçimde paylaşılmalıdır.

Üretici güvencesiyle gelen, doğru eşleştirilmiş motor-sürücü paketi, hem stok ve termin planlamasını kolaylaştırır hem de sahada uyum sorunlarını ortadan kaldırır. Güncel elektrik motoru fiyatları ve IE5 motor-sürücü paket seçenekleri için tedarik ekibinden teklif alabilirsiniz.

IE5 motorların neden sürücüsüz çalışmadığını ve paket maliyetini daha ayrıntılı ele aldığımız IE5 senkron relüktans motor sürücü paketi ve maliyet yazımıza, mıknatıslı motorlarla farkı için IE5 senkron relüktans ve kalıcı mıknatıslı PM motor farkı içeriğine göz atın. Sürücü ve tesisat uyumunu netleştirmek için IE5 motora geçişte sürücü ve tesisat uyumu rehberimiz faydalıdır. Tüm IE5 elektrik motorları yazılarımıza da buradan ulaşabilirsiniz.

Hangi Uygulamalar Grup Tahrikine Gerçekten Uygundur?

IE5 grup tahrikinin güvenli ve mantıklı olduğu durumlar oldukça sınırlıdır, ancak vardır. Bunları net biçimde tanımlamak, yanlış bir yatırım kararından kaçınmaya yardımcı olur. Grup tahrikine en uygun örnekler şunlardır:

  • Birbirinin aynı paralel hatlar: Aynı tasarımdaki iki veya daha fazla konveyörün, sürekli ve eşit yükle, aynı hızda çalıştığı durumlar.
  • Sabit hızlı fan grupları: Aynı güçte, aynı kanatlı ve aynı statik basınca karşı çalışan fanların ortak bir hatta beslenmesi.
  • Eşit yüklü pompa dizileri: Birbirinin tıpatıp aynı pompaların, ortak bir basınç hattına paralel bastığı, yük dağılımının dengeli olduğu sistemler.

Bu örneklerin ortak özelliği, motorların hem mekanik hem elektriksel olarak neredeyse özdeş olması ve yüklerinin zaman içinde değişmemesidir. Bu koşullar sağlanmadığında, grup tahriki uygulanabilir olsa bile riskli hale gelir. Bu yüzden tedarik öncesinde uygulamanın bu kriterlere uyup uymadığı mutlaka değerlendirilmelidir.

Grup Tahriki Yerine Değerlendirilebilecek Alternatifler

Tek sürücüyle çoklu motor düzeni cazip görünse de, çoğu durumda daha güvenli alternatifler mevcuttur. İlk alternatif, her motora kendi sürücüsünü tahsis etmek ve sürücüleri ortak bir kontrol sistemiyle haberleştirmektir; bu yöntem hem her motorun bağımsız korunmasını hem de istenirse senkron çalışmayı yazılım üzerinden sağlar. İkinci alternatif, gerçekten basit ve sabit hızlı uygulamalarda, IE5 yerine doğrudan şebekeye bağlanabilen yüksek verimli bir asenkron motor kullanmaktır; çünkü IE5 motorun sürücü zorunluluğu, sürücüsüz çalışılamayan her senaryoda ek maliyet getirir.

Hangi alternatifin doğru olduğu, uygulamanın yük profiline, hız kontrol ihtiyacına ve verim hedefine bağlıdır. Önemli olan, kararı yalnızca ilk yatırım maliyetine bakarak değil, sistemin ömür boyu güvenilirliğini ve enerji tüketimini birlikte değerlendirerek vermektir. Doğru kurgulanmış bir sistem, hem arıza riskini düşürür hem de IE5 yatırımının vaat ettiği verim kazancını korur.

Devreye Alma ve İşletmede Dikkat Edilecekler

Grup tahrikli bir IE5 sistemi devreye alınırken, tek motorlu kurulumlara göre çok daha titiz bir test süreci gerekir. İlk çalıştırmada motorların hepsinin aynı anda ve senkron biçimde kalkıp kalkmadığı izlenmeli; her motorun çektiği akım ayrı ayrı ölçülmelidir. Akımlar arasında belirgin bir fark varsa, bu yüklerin dengesiz dağıldığını ve sistemin yeniden değerlendirilmesi gerektiğini gösterir. Sargı sıcaklıkları, özellikle ilk haftalarda yakından takip edilmeli; bir motorun diğerlerinden sürekli daha sıcak çalışması erken bir uyarı işaretidir.

İşletme sırasında, gruptaki bir motorun arızalanması durumunda izlenecek prosedür önceden belirlenmelidir. Arızalı motor sistemden ayrıldığında geri kalan motorların yükü nasıl etkilenir, sürücü buna nasıl tepki verir, bu sorular saha öncesinde yanıtlanmalıdır. Düzenli bakımda her motorun rulman, sargı ve bağlantı durumu ayrı ayrı kontrol edilmeli; grup tahriki, tek bir izleme noktası gibi görünse de aslında birden çok motorun bağımsız takibini gerektirir. Bu disiplin, sistemin uzun ömürlü ve güvenilir çalışmasının temelidir.

Tedarik Aşamasında Paylaşılması Gereken Bilgiler

IE5 motor ve sürücü paketi için doğru bir teklif alabilmek adına, uygulamanın detaylarını eksiksiz iletmek gerekir. Bu bilgiler, hem motor-sürücü eşleştirmesinin doğru yapılmasını hem de grup tahriki gibi özel senaryolarda riskin önceden değerlendirilmesini sağlar:

  • Toplam motor sayısı ve her birinin gücü ile kutup sayısı.
  • Motorların yük profili: sabit mi değişken mi, sürekli mi kesikli mi.
  • İstenen hız kontrol aralığı ve çalışma devri.
  • Tek sürücü mü yoksa her motora ayrı sürücü mü planlandığı.
  • Koruma ihtiyacı: termik röle, sargı sıcaklık sensörü, vb.
  • Pano alanı, kablo mesafeleri ve ortam koşulları.

Bu bilgilerle birlikte, üretici güvencesiyle gelen doğru eşleştirilmiş bir paket, devreye almayı kolaylaştırır ve uzun vadede güvenilir çalışma sağlar.

Sıkça Sorulan Sorular

Tek sürücüye kaç IE5 motor bağlanabilir?

Teknik olarak birden fazla motor bağlanabilir, ancak IE5 senkron relüktans motorlarda bu yalnızca motorların aynı güçte, aynı kutup sayısında ve neredeyse eşit, sabit yükte çalıştığı özel durumlarda güvenlidir. Çoğu uygulamada en doğru çözüm her motora kendi sürücüsünü tahsis etmektir; bu, hem verimi hem de korumayı güvence altına alır.

Grup tahrikinde her motoru ayrı koruma şart mı?

Evet. Sürücünün dahili koruması yalnızca toplam akımı görür ve tek bir motorun aşırı yüklenmesini ayırt edemez. Bu nedenle her motora ayrı termik koruma rölesi ve mümkünse sargı sıcaklık sensörü (PTC/PT100) eklenmelidir.

IE5 senkron relüktans motor neden sürücüsüz çalışmaz?

Senkron relüktans rotor, dönmek için sürücünün ürettiği kontrollü ve değişken manyetik alana ihtiyaç duyar; doğrudan şebeke gerilimiyle kendi başına kalkış yapamaz. Bu nedenle IE5 senkron relüktans motorlar her zaman uygun bir frekans sürücüsüyle, paket olarak temin edilmelidir.
