Gıda, içecek ve ilaç tesislerinde elektrik motoru seçimi, sıradan bir sanayi motoru seçiminden çok farklıdır. Bu tesislerde hat, her vardiya sonunda yüksek basınçlı, sıcak ve çoğu zaman kimyasal katkılı suyla yıkanır. Standart bir IP55 motor bu yıkamaya uzun süre dayanamaz; su, klemens kutusuna ve sargıya sızar, korozyon başlar ve motor erken arızalanır. İşte bu noktada IP69K koruma sınıfı devreye girer. Bu rehberde IP69K'nın ne anlama geldiğini, hangi tesislerde zorunlu hale geldiğini, IP55-IP65-IP66-IP69K karşılaştırmasını, washdown (yıkamaya dayanıklı) motor yapısını ve hijyenik tesiste doğru motor seçimini ele alıyoruz. Amacımız, satın alma sırasında yalnızca güce ve devire değil; tesisinizin yıkama koşullarına, temizlik kimyasalına ve hijyen gereksinimine uygun koruma sınıfını doğru belirlemenizi sağlamaktır. Çünkü hijyenik bir hatta yanlış seçilen bir motor, yalnızca kendi arızasıyla değil, tüm üretim hattının durması ve gıda güvenliği riskiyle sonuçlanır.

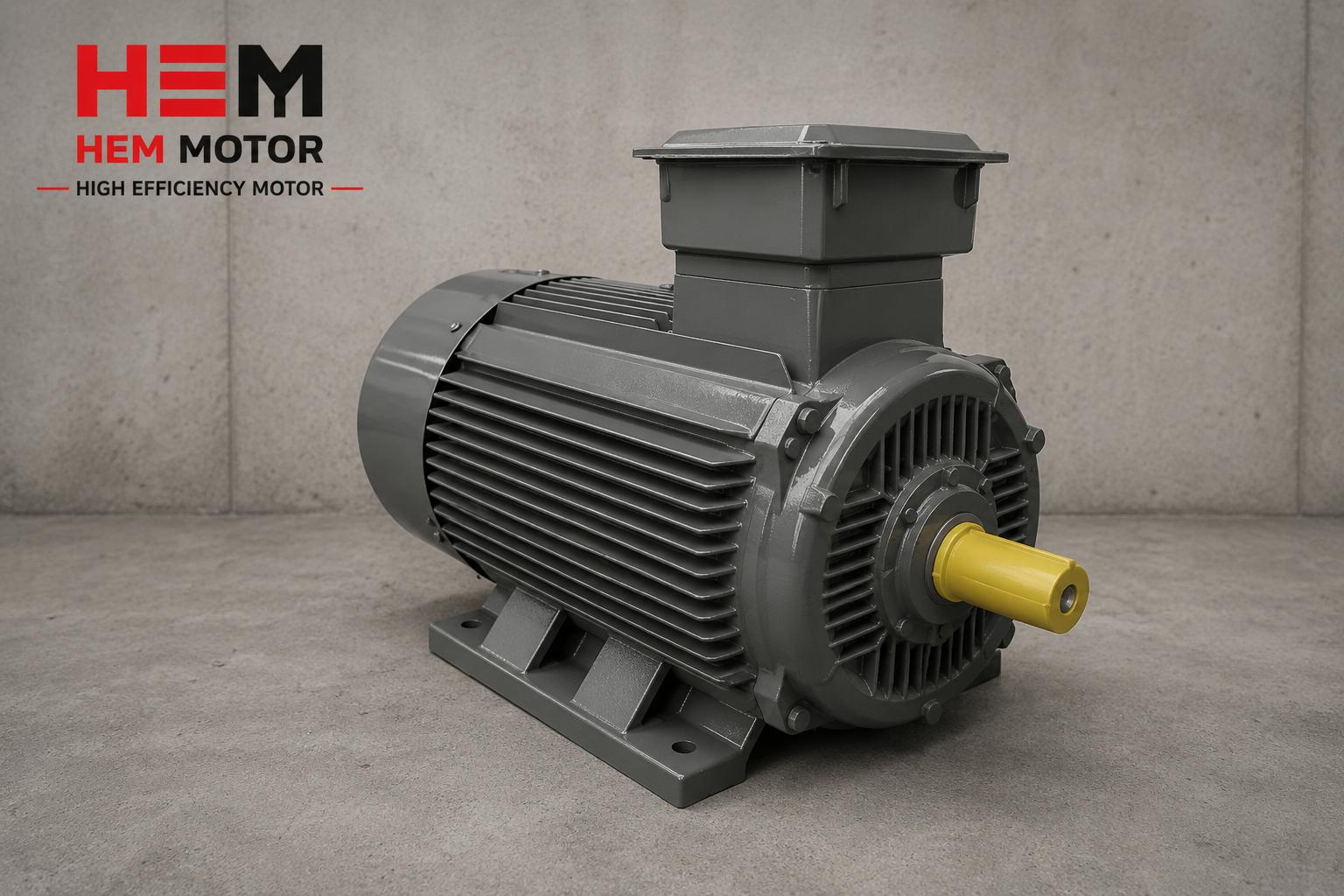

IP69K korumalı washdown elektrik motoru hijyenik gıda tesisinde yüksek basınçlı yıkama

IP Koruma Sınıfı Kısaca Nasıl Okunur?

IP (Ingress Protection) kodu iki rakamdan oluşur. Birinci rakam katı cisimlere ve toza karşı korumayı, ikinci rakam suya karşı korumayı gösterir. Örneğin IP55'te ilk 5 toza karşı korumayı, ikinci 5 her yönden gelen su jetlerine karşı korumayı ifade eder. IP koruma seçiminin temelini elektrik motorunda IP koruma sınıfı seçimi (IP55, IP65, IP66) yazımızda ayrıntılı anlattık. IP69K ise bu ölçeğin en üst basamağıdır ve özel bir test gerektirir.

IP69K Nedir? Tanımı ve Test Koşulları

IP69K, ISO 20653 standardında tanımlanan, en zorlu su korumasıdır. Tipik test koşulları şöyledir:

  • Yüksek su sıcaklığı: Yaklaşık 80 derece sıcaklıkta su ile test yapılır.
  • Çok yüksek basınç: Yaklaşık 80-100 bar basınçta su jeti uygulanır.
  • Yakın mesafe: Su jeti, gövdeye yaklaşık 10-15 cm mesafeden, belirli açılardan püskürtülür.
  • Dönen test: Motor, jet altında yavaşça döndürülerek her yüzeyin sızdırmazlığı sınanır.

Yani IP69K sertifikalı bir motor, sıcak ve yüksek basınçlı buharlı yıkamaya yakın mesafeden dayanacak şekilde tasarlanmıştır. Bu, gıda hattının her gün yapılan sanitasyon (CIP/temizlik) yıkamasının tam olarak motora yönelttiği zorluktur. Standart bir motorla bu koşul karşılanamaz; özel sızdırmazlık ve gövde tasarımı gerekir. Klemens kutusu ve kablo girişinin sızdırmazlığı bu noktada kritiktir; konuyu motor klemens kutusu ve kablo bağlantısı yazımızda işledik.

IP55 - IP65 - IP66 - IP69K Karşılaştırması

Hangi koruma sınıfının nereye uygun olduğunu anlamak için kademeli bakmak gerekir:

  • IP55: Toza karşı korumalı, her yönden düşük basınçlı su jetlerine dayanıklı. Genel sanayi standardıdır; HEM Motor gamındaki motorların standart koruma sınıfı IP55'tir. Yıkama yapılmayan kuru ortamlar için yeterlidir.
  • IP65: Toza tam sızdırmaz, düşük basınçlı su jetlerine dayanıklı. Tozlu ve hafif nemli ortamlar için tercih edilir.
  • IP66: Toza tam sızdırmaz, güçlü su jetlerine dayanıklı. Açık saha, konkasör, yıkama yakını ortamlar için uygundur. Konkasörde toz sızdırmazlığını konkasör motorunda IP65/IP66 koruma yazımızda anlattık.
  • IP69K: Sıcak (80 derece), yüksek basınçlı (80-100 bar) ve yakın mesafeli yıkamaya dayanıklı. Hijyenik gıda, içecek ve ilaç tesisleri için en üst seviyedir.

Önemli bir not: IP69K, IP66 veya IP67'yi otomatik olarak kapsamaz; bunlar farklı test türleridir. Hem dalmaya hem yüksek basınçlı yıkamaya dayanması gereken motorlarda etikette her iki kodun da bulunması beklenir (örneğin IP66/IP69K). Doğru sınıfı belirlemek için tesis koşullarının net tanımlanması gerekir; bu konuda soğutma kulesi ve chiller fan motorlarında IP koruma yazımız da örnek sunar.

Paslanmaz pürüzsüz gövdeli washdown motor sızdırmazlık keçesi detayı

Washdown (Yıkamaya Dayanıklı) Motor Yapısı

IP69K koruma yalnızca bir etiket değil, motorun komple bir tasarım felsefesidir. Washdown duty motorlarda şu özellikler öne çıkar:

  • Pürüzsüz ve eğimli gövde: Su ve temizlik sıvısının birikmediği, kolay akıp gittiği yüzeyler. Bakteri tutacak köşe ve cep bırakılmaz.
  • Paslanmaz veya özel kaplamalı yüzey: Korozyona ve kimyasal temizleyicilere dayanıklı malzeme. Pik döküm gövdede özel boya/kataforez kaplama, korozyona karşı koruma sağlar; bu konuyu pik döküm motorda boyama ve kataforez kaplama yazımızda açıkladık.
  • Güçlendirilmiş sızdırmazlık keçeleri: Mil çıkışında, kapaklarda ve klemens kutusunda özel keçe ve conta. Yağ keçesi ve sızdırmazlığı pik döküm motorda yağ keçesi ve sızdırmazlık yazımızda işledik.
  • Sızdırmaz klemens kutusu ve kablo rakoru: Suyun en sık girdiği nokta klemens kutusudur; özel rakor ve conta şarttır.
  • Kanatçıksız veya kolay temizlenen gövde: Soğutma kanatçıkları arasında kir ve organik artık birikmesini önleyen tasarım.

Bu özellikler, motorun sadece su sızdırmazlığını değil, aynı zamanda hijyenik temizlenebilirliğini de sağlar. Gıda hattında bu ikisi birlikte aranır.

Hangi Tesisler IP69K Gerektirir?

Yüksek basınçlı, sıcak ve sık yıkama yapılan her hijyenik üretim hattı IP69K motoru aday gösterir:

Bu tesislerde motorun yanlış seçilmesi, sadece motorun değil tüm hattın durmasına ve gıda güvenliği riskine yol açar. Bu yüzden IP koruma sınıfı, satın almada güçten önce gelen bir kriterdir. Deri, akü gibi asit ve nemli ortamlar için de IP seçimi kritiktir; örnek olarak akü ve pil üretim tesisi motorları yazımıza bakabilirsiniz.

IP69K Motor Seçerken Gözden Kaçmaması Gerekenler

Yüksek IP koruması, motorun diğer teknik özelliklerinin ihmal edilebileceği anlamına gelmez. IP69K motor seçerken şunlar birlikte değerlendirilmelidir:

  • İzolasyon ve sıcaklık sınıfı: Kapalı, sızdırmaz gövde ısıyı daha zor atabilir; bu yüzden izolasyon sınıfı ve sıcaklık artışı önemlidir. Konuyu sargı ve izolasyon sınıfı (F/H) yazımızda anlattık.
  • Görev tipi: Sürekli ya da aralıklı çalışmaya göre seçim için görev tipi (S1-S6) seçimi yazımız yol gösterir.
  • Verim sınıfı: Hijyenik hatlar sürekli çalıştığından IE3/IE4 verim, enerji maliyetini düşürür.
  • Mil ve flanş uyumu: Mevcut makineye birebir uyum için etiket bilgisiyle eşleştirme yazımıza bakın.
  • Bağlantı tipi (B5/B14/B35): Pompa, karıştırıcı veya redüktöre montaj için B5 mi B14 mü yazımız yardımcı olur.

Hijyenik ortamda karıştırıcı, dozaj ve dolum gibi uygulamalar için motor + redüktör birlikte değerlendirilir; redüktörlü motor mu ayrı motor + redüktör mü yazımız bu kararı kolaylaştırır.

IP69K Motor + Redüktör: Hijyenik Hatta Tahrik Çözümü

Hijyenik tesislerde motor çoğu zaman tek başına değil, bir redüktörle birlikte kullanılır: karıştırıcılar, dolum konveyörleri, dozaj pompaları ve paketleme hatları düşük devir ve yüksek tork gerektirir. Bu durumda yalnızca motorun değil, redüktörün de yıkamaya ve hijyene uygun olması gerekir. Redüktör gövdesinin de pürüzsüz, sızdırmaz ve temizlenebilir olması; çıkış mili keçelerinin yıkama suyuna dayanması beklenir. Motor IP69K olsa bile, redüktör tarafındaki bir sızıntı tüm sistemi riske atabilir.

Burada iki temel yaklaşım vardır: motor ve redüktörü ayrı seçip uygun flanşla birleştirmek ya da bütünleşik (monoblok) redüktörlü motor kullanmak. Hijyenik hatta monoblok çözümler, daha az bağlantı noktası ve daha az kir tutan yüzey sağladığı için sık tercih edilir. Doğru bağlantı tipi (B5/B14) ve IEC flanş uyumu, motorun redüktöre sızdırmaz biçimde oturması için kritiktir. Motor-redüktör seçimini redüktörlü motor mu ayrı motor + redüktör mü yazımızda, IEC flanş eşleştirmesini ise sonsuz dişli redüktöre motor eşleştirme yazımızda ele aldık. Bağlantı tipi seçimi için B5 mi B14 mü yazımız yol gösterir. Hijyenik karıştırıcı ve dolum uygulamalarına örnek olarak kimya, ilaç ve deterjan fabrikalarında motor seçimi yazımıza bakabilirsiniz.

Hijyenik Tasarım ve Temizlenebilirlik: EHEDG Yaklaşımı

Gıda ve içecek tesislerinde motor seçimi yalnızca suyun içeri girmesini önlemekle bitmez; motorun dışının da bakteri barındırmayacak şekilde temizlenebilir olması gerekir. Hijyenik tasarımın temel ilkesi, kir ve mikroorganizmanın tutunabileceği hiçbir köşe, cep, kör delik veya yatay yüzey bırakmamaktır. Bu nedenle washdown motorlarda gövde yüzeyleri eğimli yapılır ki yıkama suyu birikmeden aksın; cıvata başları ve girintiler mümkün olduğunca azaltılır; etiketler kazınıp yapışkan bırakmayacak şekilde lazerle işlenir veya gömülür.

Klasik bir sanayi motorunun soğutma kanatçıkları arasındaki dar boşluklar, gıda ortamında organik artık ve bakteri için ideal yuva oluşturur. Bu yüzden hijyenik hatlarda çoğu zaman kanatçıksız (pürüzsüz gövdeli) veya geniş aralıklı, kolay yıkanan gövde tasarımları tercih edilir. Kanatçık olmadığında soğutma yüzeyi azaldığı için motorun termal tasarımı buna göre güçlendirilir; bu da izolasyon sınıfı ve sıcaklık artışı kavramlarını yeniden öne çıkarır. İzolasyon sınıfının ömre etkisini sargı ve izolasyon sınıfı (F/H) yazımızda, sıcak ortam etkisini ise sıcak ve tozlu ortamda izolasyon sınıfı yazımızda anlattık. Süt, et ve içecek hattındaki uygulama detayları için süt, et ve içecek tesisi motorları yazımıza bakabilirsiniz.

Temizlik Kimyasalları ve Korozyon: Doğru Malzeme Seçimi

Hijyenik tesislerde yıkama yalnızca sıcak suyla değil, çoğunlukla asidik veya bazik temizlik ve dezenfeksiyon kimyasallarıyla yapılır. Bu kimyasallar, standart boya ve sızdırmazlık malzemelerini zamanla aşındırır. Bu yüzden washdown motor seçiminde IP koruma kadar malzeme dayanımı da önemlidir: gövde boyası kimyasala dayanıklı olmalı, keçeler ve contalar seçilen temizlik maddesiyle uyumlu malzemeden olmalıdır. Yanlış conta malzemesi, birkaç ay içinde sertleşip çatlayarak sızdırmazlığı bozabilir.

Doğrudan gıda temas bölgesinde ve agresif kimyasalın yoğun olduğu noktalarda paslanmaz gövde en güvenli çözümdür; çünkü paslanmaz çelik hem korozyona hem tekrarlanan yıkamaya uzun süre dayanır. Daha az agresif ortamlarda ise özel korozyon korumalı (kataforez kaplamalı) pik döküm gövde, dayanım ve maliyet açısından dengeli bir seçenek olabilir. Boya ve kaplama korumasını pik döküm motorda boyama ve kataforez kaplama yazımızda, tuzlu ve nemli ortam korumasını ise tuzlu ortamda koruma seçimi yazımızda ele aldık. Deri ve tabaklama gibi nemli, kimyasal yoğun ortamlar için deri ve tabaklama fabrikası motorları yazımız da örnek sunar.

Sıkça Sorulan Sorular

IP69K motor, IP67 (dalma) korumasını da kapsar mı?

Hayır, otomatik olarak kapsamaz. IP69K, yüksek basınçlı ve sıcak su jetine karşı korumayı; IP67 ise belirli bir derinlikte ve sürede suya dalmaya karşı korumayı tanımlar. Bunlar farklı testlerdir. Motorun hem yıkanması hem de su altında kalma ihtimali varsa, etikette her iki kodun da (örneğin IP67/IP69K) bulunması gerekir. İhtiyacınızı net belirtirseniz doğru kombinasyonu öneririz.

Standart IP55 motoru yıkama hattında kullanırsam ne olur?

Kısa vadede sorun görünmeyebilir, ancak yüksek basınçlı sıcak su zamanla keçelerden ve klemens kutusundan içeri sızar. Sargıda nem, korozyon ve izolasyon bozulması başlar; motor beklenenden çok önce arızalanır. Üstelik sızan su, motorun durup soğuduğu anlarda yoğuşmayla iç yüzeylerde birikir ve bu birikim her yıkamada artarak ilerler. Hijyenik hatta bu, hem üretim duruşu hem gıda güvenliği riski demektir; çünkü arızalı bir motorun kaçağı, ürünü ve hattı kontamine edebilir. Bu yüzden yıkanan hatlarda IP55 yerine washdown/IP69K motor tercih edilmelidir; başlangıçta ödenen fark, ilk önlenen plansız duruşla bile fazlasıyla geri döner.

Paslanmaz gövde her zaman gerekli mi?

Her zaman değil. Doğrudan gıda temas bölgesinde ve agresif kimyasal temizleyici kullanılan yerlerde paslanmaz gövde avantajlıdır; çünkü paslanmaz çelik hem korozyona hem tekrarlanan sıcak yıkamaya uzun süre dayanır ve pürüzsüz yüzeyi kolay temizlenir. Bunun dışında, özel korozyon korumalı (örneğin kataforez kaplamalı) pik döküm gövdeli washdown motorlar birçok hijyenik uygulama için yeterli ve daha ekonomik olabilir. Doğru seçim; temizlik kimyasalının türüne (asidik/bazik), su sıcaklığına, yıkama sıklığına ve sektör mevzuatına bağlıdır. Bu yüzden motoru seçmeden önce yıkama prosedürünüzü net tanımlamak, hem gereğinden pahalı bir çözümden hem de erken arızadan kaçınmanın yoludur.

Teklif Alın

Hijyenik tesisinizin yıkama koşullarına, temizlik kimyasalına ve hat uygulamasına göre doğru IP koruma sınıfını ve washdown motor çözümünü birlikte belirleyelim. IP koruma seçenekleri sunan motorlarımız için iletişim sayfamızdan ulaşabilir veya +90 (532) 345 49 86 numaralı hattımızdan teklif isteyebilirsiniz. Ürün gamımızı verimli elektrik motorları ve sonsuz dişli redüktörler sayfalarımızda, tüm rehberlerimizi ise blog ana sayfamızda inceleyebilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

  • Yıkama koşullarını tanımlayın: su sıcaklığı, basınç ve yıkama sıklığı.
  • IP koruma sınıfını net belirleyin: yıkanan hijyenik hatta IP69K hedefleyin.
  • Gerekiyorsa çift kod isteyin: dalma riski varsa IP67/IP69K birlikte.
  • Gövde yüzeyini değerlendirin: pürüzsüz, eğimli, kolay temizlenen tasarım.
  • Sızdırmazlık keçesi ve klemens rakorunu kontrol edin: suyun en sık girdiği noktalardır.
  • Korozyon korumasını seçin: paslanmaz veya kataforez kaplamalı gövde.
  • İzolasyon sınıfı ve görev tipini ihmal etmeyin: kapalı gövdede ısınmaya dikkat.
  • Mil, flanş ve bağlantı tipini mevcut makineyle eşleştirin.
