Elektrik Motoru V3 ve V6 Montajı: Mil Yukarı ve Duvar Montajında Yağ Keçesi ve Doğru Sipariş

Elektrik motorları yalnızca yatay (ayaklı, IM B3) konumda değil; mili yukarı, mili aşağı veya duvara monte edilmiş gibi birçok farklı pozisyonda çalışabilir. Ancak montaj pozisyonu, motorun yalnızca yerleşimini değil; yağlamasını, yatak yükünü ve sızdırmazlığını da doğrudan etkiler. Yanlış bir varsayımla yatay motor sipariş edip dikey monte etmek, yatak ömrünü kısaltır ve sızdırmazlık sorunlarına yol açar. Bu yazıda dikey ve özel montaj konumlarını (mil yukarı V3/V5, mil aşağı V1/V6, duvar montajı) ele alıyor; montaj pozisyonunun yağlamaya, yatağa ve keçeye etkisini, mil yukarıda yağ keçesi ve su girişi korumasını, drenaj deliği konumunu, yatak seçimini ve doğru montaj kodu siparişini satın alma kararı odağında açıklıyoruz.

Montaj Kodları (IM) ve Anlamları

Motor montaj konumu, uluslararası IM (International Mounting) kodlarıyla tanımlanır. Yatay ayaklı montaj IM B3, flanşlı yatay montaj IM B5 ile gösterilir. Dikey montaj konumları ise V harfiyle başlar. Bu kodların doğru anlaşılması, motorun sahaya uygun gelmesi için kritiktir; çünkü her kod, milin ve flanşın yönünü, dolayısıyla yatak ve sızdırmazlık tasarımını belirler. Aşağıdaki tablo en sık karşılaşılan dikey ve özel konumları özetler.

Montaj kodlarının nasıl okunduğunu ve B3/B5/V1 gibi konumların hatasız siparişini IM montaj kodu okuma rehberi yazımızda ayrıntılı ele aldık. Çoklu montaj (B3/B5/B35) evrensel gövde mantığını da göz önünde bulundurmak, tek stok koduyla esnek seçim sağlar.

Neden Montaj Kodu Bir Sipariş Detayı Değil, Tasarım Kararıdır?

Birçok alıcı, montaj konumunu yalnızca motorun nereye yerleştirileceğiyle ilgili bir ayrıntı sanır; oysa montaj kodu, motorun iç tasarımını etkileyen bir karardır. Aynı güç ve gövde boyundaki bir motor, yatay konumda farklı, dik konumda farklı bir yatak, keçe ve drenaj yapılandırmasıyla üretilir. Üretici, motoru sipariş edilen IM koduna göre yapılandırır: dik konumda eksenel yükü taşıyacak yatak, mil yukarıda su atma şapkası, doğru tarafa açılmış drenaj delikleri gibi. Bu yüzden montaj kodu, sipariş formundaki en kritik teknik bilgilerden biridir.

Bu kararın doğru verilebilmesi için yalnızca motorun konumu değil, sürdüğü yükün tipi, ortam koşulları ve milin ucuna bağlanan ekipman da bilinmelidir. Örneğin dik bir karıştırıcıda mil yukarı konumda hem su koruması hem de karıştırıcı kanadının oluşturduğu eksenel yük birlikte değerlendirilir. Bir dik pompada ise mil aşağı konumda hidrolik itme yatak seçimini belirler. Tüm bu parametreler bir araya geldiğinde, doğru montaj kodu ve buna bağlı yapılandırma ortaya çıkar. Bu nedenle dik ve özel montaj uygulamalarında motoru, deneyimli bir tedarikçiyle birlikte ve uygulamanın tüm detayları paylaşılarak yapılandırmak en güvenli yaklaşımdır. Böylece hem yatak ömrü hem de sızdırmazlık, montajın yapıldığı daha ilk günden itibaren güvence altına alınmış olur ve sürpriz arızalar önlenir.

Montaj Pozisyonunun Yağlamaya ve Yatağa Etkisi

Yatay bir motorda yatağa binen ağırlık radyaldir ve gres, yatak içinde yerçekimiyle dengeli dağılır. Motor dik konuma getirildiğinde durum değişir. Mil aşağı (V1) konumda, milin ve rotorun ağırlığı alt yataktaki bir eksenel yük hâline gelir; bu yük, üst değil alt yatağı sürekli zorlar. Mil yukarı (V3) konumda ise eksenel yük tersine döner. Bu nedenle dikey motorlarda yatak, eksenel yükü taşıyacak şekilde seçilmeli; bazı uygulamalarda alt yatağa açısal temaslı veya daha yüksek eksenel kapasiteli rulman konulmalıdır.

Yağlama açısından da pozisyon önemlidir. Dik konumda gres, yerçekimiyle aşağı doğru süzülme eğilimindedir; bu yüzden dikey motorlarda gres tutuşunu sağlayan tasarım ve uygun gres aralığı gerekir. Üst yatak, gresin akıp gitmesiyle yağsız kalma riski taşıdığından, dikey motorlarda yağlama daha dikkatli izlenir. Yatak yükü ve gres konusunda mil radyal ve eksenel yük sınırı ile rulman gresleme ve NLGI aralığı yazılarımız doğru seçim için yol gösterir.

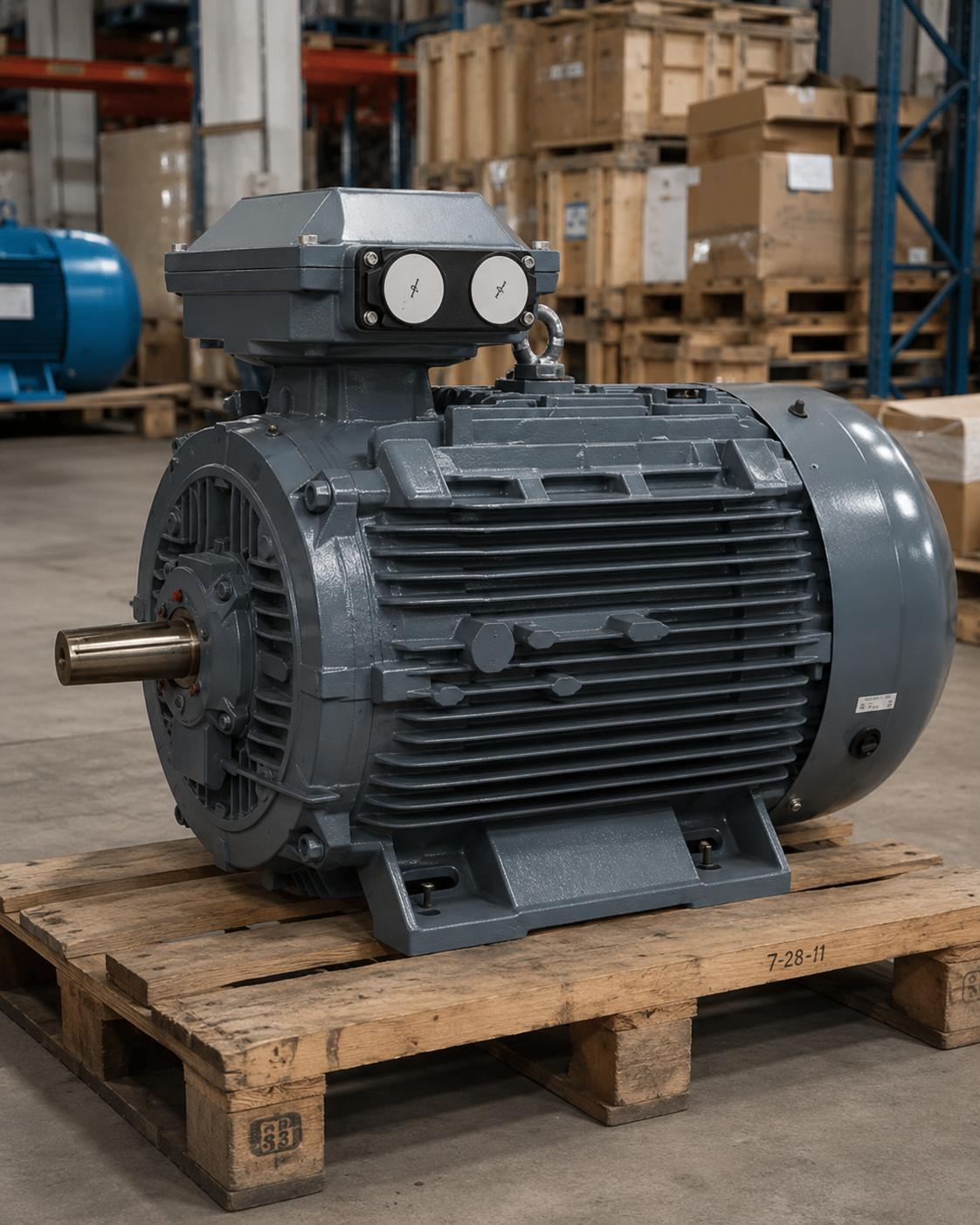

Mil Yukarı Konumda Yağ Keçesi ve Su Girişi Koruması

Mil yukarı (V3) konum, sızdırmazlık açısından en kritik montaj biçimlerinden biridir. Mil yukarı baktığında, mil deliği yağmur, yoğuşma suyu, yıkama suyu ve tozun motora girebileceği bir açıklık hâline gelir. Yerçekimi, bu sıvıları doğrudan mil keçesine ve içeri doğru çeker. Bu nedenle mil yukarı motorlarda standart bir yağ keçesi yeterli olmayabilir; ek koruma gerekir. Tipik çözümler şunlardır:

• Su atma şapkası (drip cover / yağmurluk): Mil üzerine takılan, suyu ve tozu mil deliğinden uzağa yönlendiren koruyucu kapak. V3 montajda neredeyse standart bir ihtiyaçtır.
• V-ring conta: Mil ile gövde arasında ek bir sıçrama/su bariyeri oluşturur.
• Çift keçe veya labirent keçe: Zorlu, ıslak ortamlar için ek sızdırmazlık katmanı.
• Yükseltilmiş koruma sınıfı (IP55/IP56/IP65): Su ve toz girişine karşı gövde korumasının artırılması.

Mil keçesi tipleri ve ıslak/tozlu ortamda doğru sızdırmazlık seçimi için mil yağ keçesi ve V-ring conta tipleri yazımız ayrıntılı bir rehberdir. Mil aşağı (V1/V5) montajda ise risk azalır ama yine de yoğuşma drenajı önemlidir; bu konuyu dikey montaj V1/V5 mil aşağı seçimi yazımızda ele aldık.

Drenaj Deliği Konumu ve Yoğuşma

Her motorun gövdesinde, içeride biriken yoğuşma suyunun dışarı atılması için drenaj (su tahliye) delikleri bulunur. Bu deliklerin işlevini görebilmesi için montaj konumuna göre en alt noktada olması gerekir. Yatay bir motor dik konuma getirildiğinde, fabrikada yatay konuma göre konumlanmış drenaj delikleri artık en altta kalmayabilir; bu durumda yoğuşma suyu dışarı atılamaz ve motor içinde birikerek yalıtıma ve yatağa zarar verir. Bu yüzden motor, gerçek montaj konumuna göre sipariş edilmeli ki drenaj delikleri doğru tarafa açılsın veya kapatma tapaları en alttaki doğru konuma alınsın.

• Drenaj delikleri montaj konumunda en altta olmalıdır.
• Yanlış konumdaki drenaj, su birikmesine ve korozyona yol açar.
• Nemli ortamlarda ısıtıcı rezistans (space heater) yoğuşmayı azaltır.
• Montaj kodu siparişte net belirtilmeli; drenaj buna göre ayarlanır.

Montaj Konumu Değişikliği ve Sahada Karşılaşılan Hatalar

Sahada en sık karşılaşılan hatalardan biri, stoktaki yatay bir motoru dik bir uygulamaya zorlamaktır. Aciliyet veya stok kısıtı nedeniyle yatay (B3) bir motor dik konuma monte edildiğinde, kısa vadede çalışıyor görünebilir; ancak yatak yağlaması bozulur, üst yatak yağsız kalabilir ve drenaj delikleri yanlış konumda kaldığı için içeride su birikir. Bu sorunlar genellikle haftalar veya aylar sonra yatak gürültüsü, ısınma ve nihayetinde arıza olarak ortaya çıkar. Doğru montaj kodlu motor sipariş etmek, bu gizli riskleri baştan ortadan kaldırır.

Bir diğer sık hata, montaj konumunu sipariş aşamasında belirtmeyi unutmak ve motor geldikten sonra konumun yanlış olduğunu fark etmektir. Bu durumda motor ya geri gönderilir ya da sahada riskli düzeltmelerle kullanılmaya çalışılır; her iki sonuç da zaman ve maliyet kaybıdır. Bu nedenle proje aşamasında motorun gerçek montaj konumu netleştirilmeli ve sipariş bu bilgiyle verilmelidir. Özellikle pompa, fan, mikser ve karıştırıcı gibi dik uygulamalarda montaj kodu, gücü kadar önemli bir sipariş parametresidir. Doğru kod, motorun sahaya ilk seferde uyumlu gelmesini ve uzun ömürlü çalışmasını sağlar; yanlış kod ise neredeyse her zaman beklenmedik bir bakım ya da erken değişim maliyeti olarak işletmeye geri döner.

Doğru Montaj Kodu ile Sipariş

Tüm bu nedenlerle, bir motoru sipariş ederken gerçek montaj konumunu IM kodu olarak net biçimde belirtmek hayati önem taşır. Aynı güç ve gövdedeki bir motor, yatay (B3), mil aşağı (V1) veya mil yukarı (V3) için farklı yatak, keçe, drenaj ve koruma yapılandırması gerektirebilir. "Nasılsa aynı motor" varsayımıyla yatay bir motoru dik monte etmek, kısa sürede yatak ve sızdırmazlık sorunlarına yol açar. Doğru kodla sipariş, motorun sahaya ilk seferde uygun gelmesini sağlar.

• Montaj konumu (IM kodu): yatay, mil yukarı, mil aşağı, duvar?
• Eksenel yük ve yatak ihtiyacı (dik konumda kritik).
• Mil yukarıda su atma şapkası ve ek keçe gereksinimi.
• Drenaj deliği konumu ve koruma sınıfı (IP).
• Ortam koşulları (nem, toz, yıkama).

Mil Aşağı (V1) Konumun Kendine Özgü Riskleri

Mil aşağı (V1) montaj, dik pompalar ve fanlarda en sık karşılaşılan konumdur. Bu konumda mil deliği aşağı baktığı için yağmur ve yoğuşma suyunun mil keçesinden içeri girme riski, mil yukarı konuma göre çok daha düşüktür; çünkü yerçekimi suyu motordan uzağa, aşağı yönde taşır. Ancak bu, V1 konumunun risksiz olduğu anlamına gelmez. V1 montajda asıl dikkat edilmesi gereken konu, rotorun ve milin ağırlığının alt yatağa bindirdiği sürekli eksenel yüktür. Bu yük, üst yatağı boşaltırken alt yatağı sürekli zorlar; bu yüzden alt yatak, eksenel kapasiteye göre seçilmelidir.

Ayrıca V1 konumda, milin ucuna bağlanan ekipmanın (örneğin pompa kaplini veya fan göbeği) oluşturduğu ek eksenel itme de hesaba katılmalıdır. Pompa uygulamalarında hidrolik itme, fan uygulamalarında ise hava itmesi alt yatağa eklenen bir eksenel kuvvettir. Bu nedenle V1 motorlar genellikle daha yüksek eksenel kapasiteli yatak yapılandırmasıyla sipariş edilir. Sızdırmazlık tarafında ise, aşağı bakan mil deliği bir miktar koruma sağlasa da, tozlu ve yıkamalı ortamlarda yine de uygun keçe ve koruma sınıfı seçilmelidir.

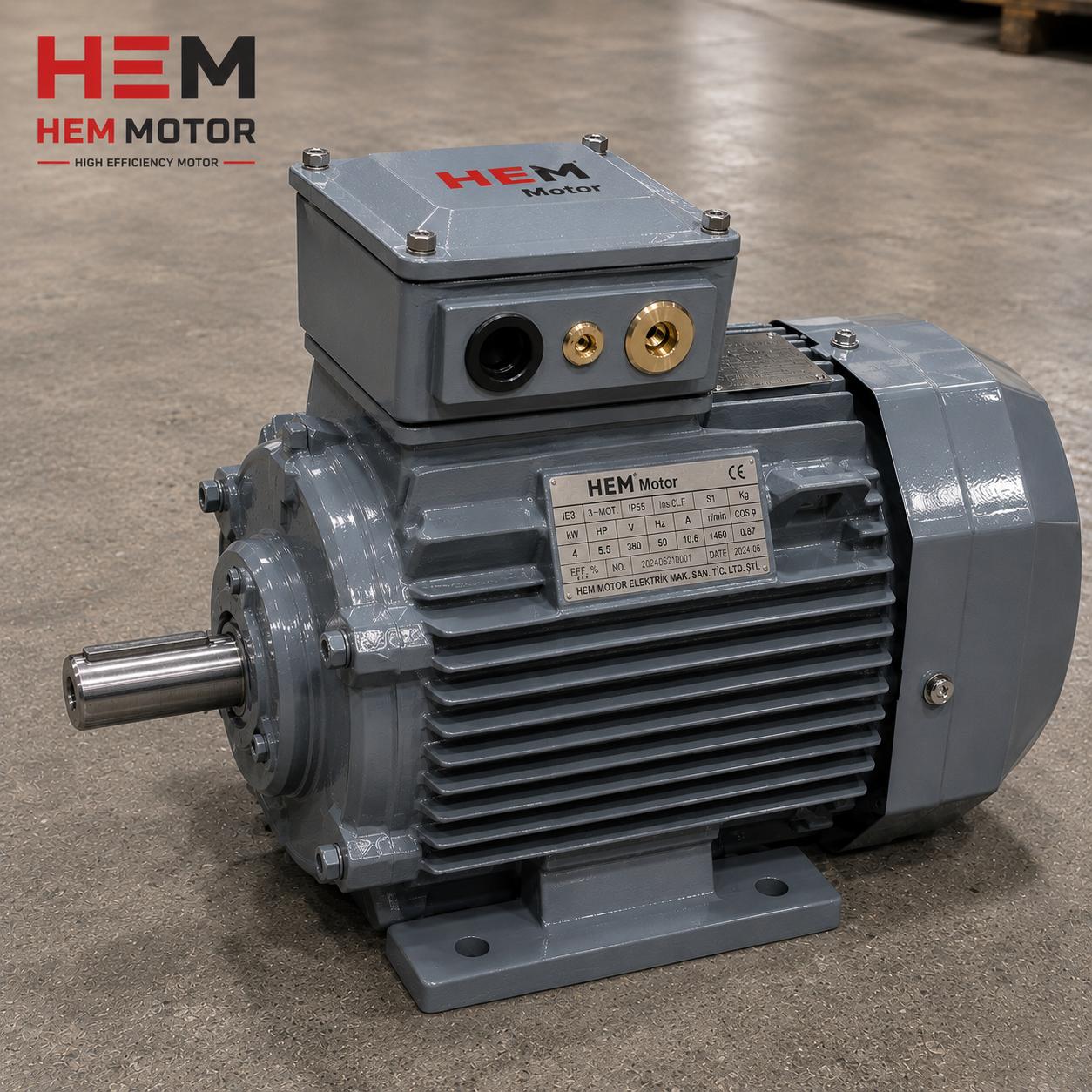

Duvar Montajı (V5/V6) ve Özel Konumlar

Bazı uygulamalarda motor, zemine değil bir duvara veya kolona monte edilir. Duvar montajında ayaklar duvara bakacak şekilde konumlanır ve mil genellikle aşağı veya yatay doğrultuda olur. V5 ve V6 gibi kodlar bu duvar montaj biçimlerini tanımlar. Duvar montajında dikkat edilmesi gereken iki temel konu vardır: birincisi, motorun ağırlığını ve titreşimini taşıyacak sağlam bir duvar bağlantısı ve uygun cıvata/ankraj seçimi; ikincisi, mil yönüne göre yeniden değerlendirilen yatak ve sızdırmazlık tasarımıdır. Duvara monte edilmiş bir motorda titreşim, gevşek bir bağlantıyla birleştiğinde hem motora hem yapıya zarar verebilir.

Tavan montajı (mil aşağı, motor baş aşağı) gibi daha özel konumlar da mümkündür ancak bunlar sızdırmazlık ve drenaj açısından en zorlu durumlardır; bu konumlarda motor içine giren her damla su yerçekimiyle kritik bölgelere ulaşır. Bu tür özel montajlar mutlaka üreticiyle değerlendirilerek ve doğru IM koduyla sipariş edilerek yapılmalıdır. Motorun zemine veya kaideye sağlam sabitlenmesi, doğru cıvata-somun ve ankraj torku seçimi de titreşimsiz bir bağlantı için kritik öneme sahiptir.

Montaj Konumu ve Soğutma İlişkisi

Montaj konumu yalnızca yatak ve keçeyi değil, motorun soğumasını da etkileyebilir. Standart bir motor, arkasındaki fanın çektiği havayı gövde kanatçıkları üzerinden geçirerek soğur. Bu hava akışının önündeki engeller veya konumdan kaynaklı kısıtlamalar, soğutma verimini düşürebilir. Örneğin mil yukarı montajda fan kapağının üstüne takılan su atma şapkası, hava giriş açıklığını kapatmayacak şekilde tasarlanmış olmalıdır; aksi hâlde motor yeterince soğumaz ve aşırı ısınır. Bu nedenle dikey montaj aksesuarları, soğutma hava yolunu engellemeyecek biçimde seçilir.

Dar veya kapalı hacimlerde monte edilen dikey motorlarda, ortam havasının dolaşımı da önemlidir. Sıcak ve dar bir nişte çalışan motor, çevresine verdiği ısıyı atamazsa sargı sıcaklığı yükselir ve yalıtım ömrü kısalır. Bu durumda harici cebri soğutma fanı veya ortam havalandırması gerekebilir. Montaj konumu, ortam koşulları ve soğutma birlikte değerlendirildiğinde, motorun uzun ömürlü ve güvenli çalışması sağlanır. Sıcak ve tozlu ortamlarda izolasyon sınıfı ve gövde seçimi de bu değerlendirmenin bir parçasıdır.

Sık Sorulan Sorular

Yatay (B3) bir motoru dik konumda kullanabilir miyim?

Her zaman önerilmez. Yatay için tasarlanmış bir motorun yatağı, keçesi ve drenajı yatay konuma göre düzenlenmiştir. Dik konumda eksenel yük, yağlama dağılımı ve drenaj konumu değişir. Düşük güçlü ve hafif uygulamalarda bazı motorlar birden çok konuma uygun olabilir, ancak doğru ve güvenli yol, gerçek montaj konumunu sipariş ederken belirtmektir.

Mil yukarı (V3) montajda neden su atma şapkası gerekir?

Mil yukarı baktığında mil deliği, yağmur ve yoğuşma suyunun yerçekimiyle doğrudan içeri girebileceği bir açıklık olur. Su atma şapkası, bu sıvıyı mil deliğinden uzağa yönlendirerek keçeyi ve motor içini korur. Bu nedenle V3 montajda su atma şapkası ve gerekirse ek keçe neredeyse standart bir gerekliliktir.

Dikey motorda yatak seçimi neden farklıdır?

Dik konumda rotorun ve milin ağırlığı eksenel bir yük hâline gelir ve bu yük alt yatağı sürekli zorlar. Yatay motorda bu yük radyaldir. Bu nedenle dikey motorlarda yatak, eksenel yükü taşıyacak şekilde seçilir; bazı uygulamalarda daha yüksek eksenel kapasiteli rulman gerekir. Yanlış yatak seçimi dik konumda erken arızaya yol açar.
