Asenkron Motorda Servis Faktörü (SF): Sürekli Aşırı Yük Dayanımı, Isınma Sınırı ve Yüke Göre Doğru Seçim

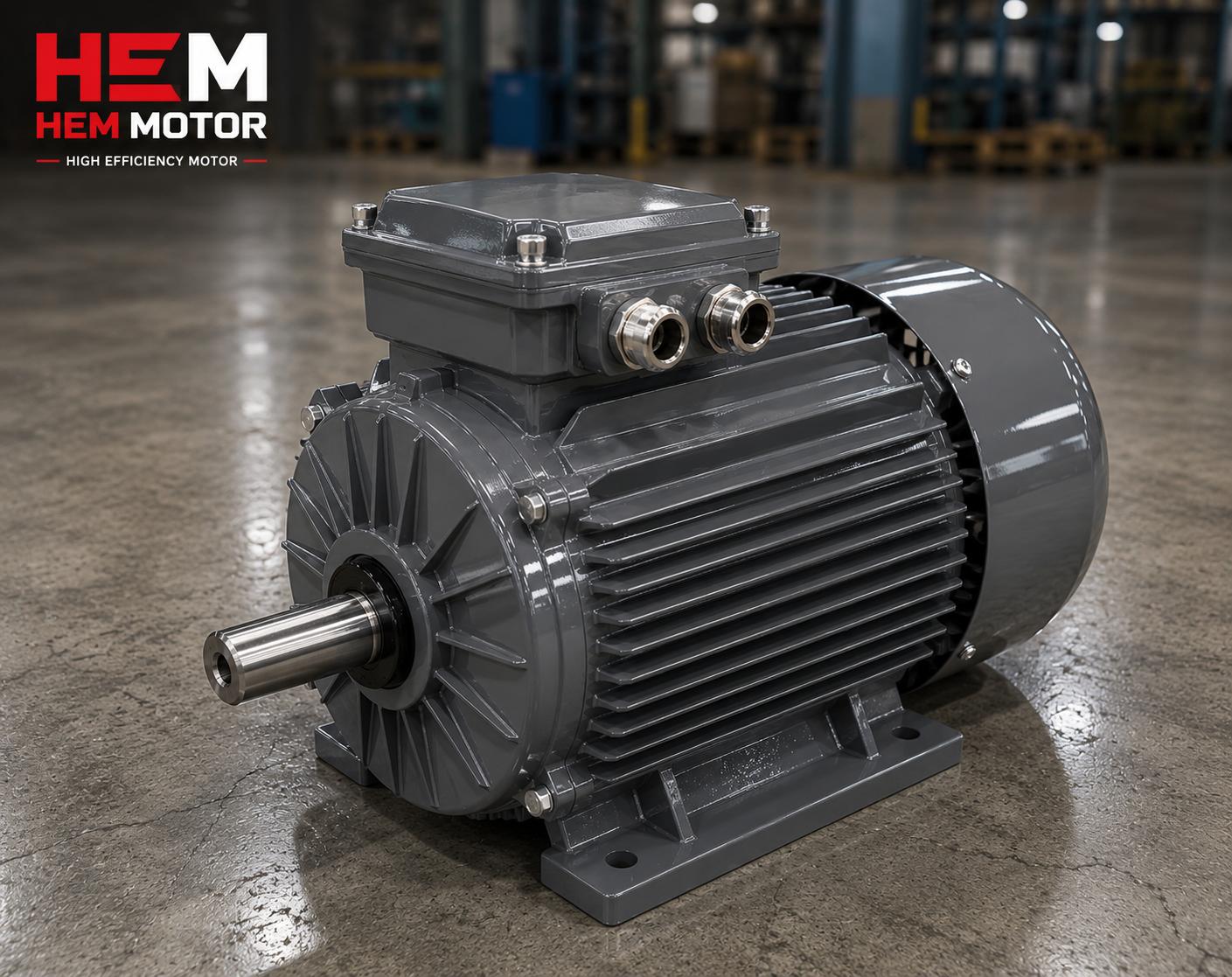

Servis faktörü (SF), asenkron motorun anma gücünün ne kadar üzerine kısa veya sürekli olarak çıkabileceğini gösteren bir katsayıdır. Etiket üzerinde "SF 1.15" yazan bir motor, anma gücünün %15 fazlasını belirli koşullarda taşıyabilir anlamına gelir. Pek çok satın alma kararında servis faktörü yanlış anlaşılır: bir kısım kullanıcı SF'i ücretsiz bir güç rezervi sanır ve motoru sürekli bu sınırda çalıştırır; bir kısmı ise SF'i hiç dikkate almaz. Gerçek şu ki servis faktörü, doğru anlaşıldığında değerli bir mühendislik payı, yanlış kullanıldığında ise erken arızanın ve sargı yanmasının başlıca nedenidir. Bu rehberde servis faktörünü SF 1.0 ve SF 1.15 ayrımı, sürekli aşırı yükte sıcaklık artışı ve ömür ilişkisi, NEMA ile IEC yaklaşımları ve "SF'e ne zaman güvenilmez" ekseninde ele alıyoruz; amacımız motoru SF'i yedek kabul etmeden, doğru boyutlandırarak seçmenizi sağlamak.

Servis Faktörü Tam Olarak Nedir?

Servis faktörü, motorun anma gücüyle çarpıldığında, motorun aşırı ısınmadan sürekli verebileceği maksimum gücü veren çarpandır. Örneğin 4 kW anma gücüne sahip SF 1.15 bir motor, teoride 4 × 1,15 = 4,6 kW'a kadar yüklenebilir. Ancak bu ek güç bedavaya gelmez:

• Sıcaklık artar: SF sınırında çalışan motor, anma yükündekine göre daha fazla ısınır; sargı sıcaklığı yükselir.
• Verim ve güç faktörü düşer: Aşırı yükte motor anma noktasının dışına çıkar; verim ve cosφ bir miktar geriler.
• Devir biraz daha düşer: Yük arttıkça kayma artar, gerçek devir anma devrinin altına iner.
• Ömür kısalır: Sürekli SF sınırında çalışma, yalıtım ömrünü kısaltır.

Yani SF, kısa süreli yük tepelerini karşılamak için bir tampondur; sürekli çalışma noktası değildir. Servis faktörü ve aşırı yük dayanımını IE3 motorlar özelinde de servis faktörü ve aşırı yük dayanımı yazımızda ele aldık.

SF 1.0 ve SF 1.15: Aradaki Fark

Piyasada en sık karşılaşılan iki değer SF 1.0 ve SF 1.15'tir. Aralarındaki fark, motorun aşırı yük tepelerini ne kadar tolere edebileceğini belirler:

Dikkat: SF 1.15 olsa bile motorun sürekli çalışma noktası yine anma gücüdür. SF, sürekli %115 yükte çalışın anlamına gelmez; ani yük tepelerinde sargının yanmadan dayanabileceği marjı tanımlar. Pratikte SF 1.15 bir motorda %15 payı, beklenmedik yük artışlarına karşı bir emniyet kemeri gibi düşünmek gerekir.

Sürekli Aşırı Yükte Sıcaklık Artışı ve Ömür

Motor yalıtımının ömrü doğrudan sargı sıcaklığına bağlıdır. Mühendislikte yaygın kabul gören "10°C kuralı"na göre, yalıtım sınıfının izin verdiği sıcaklığın 10°C üzerinde sürekli çalışmak, yalıtım ömrünü yaklaşık yarıya indirir. Servis faktörü sınırında sürekli çalışma, sargı sıcaklığını bu kritik aralığa taşıyabilir.

Bu tablo gösteriyor ki SF sınırında sürekli çalışma, kısa vadede sorun çıkarmasa bile uzun vadede yalıtım ömrünü tüketir. Yalıtım sınıfı (F/H) ve sıcaklık artışı ilişkisini izolasyon ve ısıl sınıf yazımızda; aralıklı yüklerde ısınma sınırını ise S3/S4 aralıklı görev yazımızda ayrıntılı bulabilirsiniz.

NEMA ve IEC: İki Farklı Servis Faktörü Yaklaşımı

Servis faktörü kavramı, NEMA (Kuzey Amerika) ve IEC (Avrupa/uluslararası) standartlarında biraz farklı ele alınır:

• NEMA yaklaşımı: Servis faktörü, NEMA motorlarında geleneksel olarak etikette açıkça yer alır ve SF 1.15 genel amaçlı motorlarda yaygındır. SF, motorun aşırı yükte sürekli çalışabileceği bir pay olarak tanımlanır, ancak SF sınırında çalışırken sıcaklık artışının daha yüksek olacağı kabul edilir.
• IEC yaklaşımı: IEC motorlarında çalışma daha çok görev tipleri (S1-S9) ve sıcaklık artış sınıfları üzerinden tanımlanır. Servis faktörü her zaman vurgulanmaz; çoğu standart IEC motorda SF 1.0 kabul edilir ve aşırı yük dayanımı görev tipi ve termal sınıfla yönetilir.

Bu fark, ihracat projelerinde ve çok ülkeli tesislerde önemlidir: bir NEMA SF 1.15 motorun yerine doğrudan SF 1.0 IEC motor koyarsanız, beklenen aşırı yük payını kaybedebilirsiniz. Gerilim dengesizliği gibi durumlarda NEMA derating eğrisinin nasıl uygulandığını gerilim dengesizliğinde derating yazımızda inceledik.

SF'e Ne Zaman Güvenmemeli?

Servis faktörü, belirli koşullar bozulduğunda hızla erir. Aşağıdaki durumlarda SF payına güvenmemek gerekir:

• Yüksek ortam sıcaklığı: SF değerleri genellikle 40°C ortam için verilir. Daha sıcak ortamda termal pay zaten tükenmiştir; SF'e güvenmek tehlikelidir.
• Yüksek rakım (irtifa): 1000 m üzerinde hava seyrekleşir, soğutma zayıflar; SF payı azalır. Bunun nasıl ele alınacağını yüksek rakımda derating yazımızda açıkladık.
• Gerilim/frekans sapması: Düşük gerilim veya dengesizlik, motoru daha çok ısıtır; SF marjı erir.
• Sürücülü çalışma: VFD beslemesinde armonikler ek ısınma yapar; çoğu üretici sürücülü çalışmada SF'i geçersiz sayar.
• Sürekli SF sınırı: SF kısa tepeler içindir; sürekli SF sınırında çalışmak ömrü tüketir.

Doğru Boyutlandırma: SF'i Yedek Kabul Etmemek

Doğru mühendislik yaklaşımı, motoru gerçek sürekli yüküne göre seçmek ve servis faktörünü beklenmedik tepeler için bir tampon olarak görmektir; sürekli yükü SF payıyla karşılamaya çalışmak değil. Yani 4,6 kW sürekli yükünüz varsa, "4 kW SF 1.15 alırım, idare eder" demek yerine doğrudan 5,5 kW anma gücünde bir motor seçmek doğru olandır. Böylece motor anma noktasının içinde, düşük sıcaklıkta ve uzun ömürle çalışır; SF payı da gerçek acil durumlar için saklı kalır. Düşük yükte verim kaybını da gözeterek doğru boyutlandırmayı kısmi ve düşük yükte verim yazımızda ele aldık.

Sıkça Sorulan Sorular

SF 1.15 bir motoru sürekli %115 yükte çalıştırabilir miyim?

Hayır. SF 1.15, motorun sürekli çalışma noktasının %115 olduğu anlamına gelmez. Sürekli çalışma noktası yine anma gücüdür (%100). %15 pay, ani ve kısa süreli yük tepelerinde sargının yanmadan dayanabileceği bir emniyet marjıdır. Sürekli SF sınırında çalışmak sargı sıcaklığını yükseltir ve yalıtım ömrünü belirgin biçimde kısaltır.

Servis faktörü yüksek motor her zaman daha mı iyidir?

Mutlaka değil. Yüksek SF, darbeli ve değişken yüklerde değerli bir paydır; ancak sabit ve öngörülebilir bir yükte, doğru boyutlandırılmış SF 1.0 bir motor da gayet yeterlidir. Önemli olan motoru gerçek sürekli yüküne göre seçmek; SF'i sürekli yükü karşılamanın yolu olarak değil, acil durum tamponu olarak görmektir.

Sürücüyle (VFD) çalışırken servis faktörü geçerli mi?

Genellikle hayır. Sürücü beslemesindeki armonikler motorda ek ısınmaya yol açtığından, çoğu üretici sürücülü çalışmada SF payını geçersiz sayar veya azaltır. Sürücülü uygulamada motoru anma yüküne göre, hatta gerekirse bir miktar termal payla seçmek; SF'e güvenmemek doğru yaklaşımdır.

Servis Faktörü ve Görev Tipi (S1-S9) İlişkisi

Servis faktörü tek başına değerlendirilmemeli; motorun görev tipi (duty type, S1-S9) ile birlikte düşünülmelidir. Görev tipi, motorun yük-zaman profilini tanımlar: S1 sürekli çalışma, S2 kısa süreli, S3 aralıklı periyodik, S6 sürekli aralıklı yüklü ve devamı. Servis faktörü payı, asıl olarak S1 sürekli çalışmada anlam kazanır; ani yük tepelerini bu pay karşılar. Ancak S3/S4 gibi sık dur-kalk içeren görevlerde, asıl belirleyici termal davranıştır ve SF payı yanıltıcı olabilir.

• S1 (sürekli): SF payı klasik anlamıyla geçerlidir; kısa yük tepeleri için tampon sağlar.
• S3/S4 (aralıklı): Devrede kalma yüzdesi ve kalkış sayısı belirleyicidir; SF'e güvenmek yerine görev tipine göre seçim yapılmalıdır.
• S6 (sürekli aralıklı yüklü): Yük ve boşta dönme döngüsü; ortalama ısınma hesaba katılmalıdır.

Görev tipini doğru tanımlamak, servis faktörünü doğru yorumlamanın ön koşuludur. Sık dur-kalk içeren bir uygulamada SF 1.15'e güvenmek, motoru termal olarak zorlayabilir.

Kalkış Momenti, Aşırı Yük ve SF Karışıklığı

Servis faktörü sıklıkla kalkış momenti veya devrilme momenti (pull-out torque) ile karıştırılır; oysa bunlar farklı kavramlardır. Servis faktörü sürekli/yarı sürekli güç payını tanımlarken, devrilme momenti motorun anlık olarak dayanabileceği maksimum momenti gösterir. Bir motor, devrilme momentine kadar kısa süreli aşırı momentlere dayanabilir; ancak bu, sürekli SF sınırında çalışabileceği anlamına gelmez.

• Servis faktörü: Sürekli güç payı (termal kavram).
• Devrilme momenti: Anlık maksimum moment kapasitesi (mekanik kavram).
• Kalkış momenti: Motorun yükü harekete geçirebilme kapasitesi.

Doğru motor seçiminde her üç parametre de uygulamaya göre değerlendirilmelidir. Darbeli yükler için devrilme momenti payı; sürekli aşırı yük olasılığı için SF; ağır kalkış için ise kalkış momenti öne çıkar.

SF'i Doğru Kullanmanın Pratik Örnekleri

Teoriyi pratiğe dökmek için birkaç tipik senaryoya bakalım. Bu örnekler, servis faktörünün ne zaman değerli, ne zaman yanıltıcı olduğunu gösterir:

Bu örnekler net bir ilke ortaya koyar: SF, öngörülemeyen kısa tepeler için bir güvenlik payıdır; sürekli yükü karşılamanın yolu değildir. Doğru boyutlandırma daima gerçek sürekli yükten başlar.

Aşırı ve Eksik Boyutlandırmanın Maliyeti

Motoru SF payına yaslanarak eksik boyutlandırmak kısa vadede ucuz görünse de uzun vadede pahalıya patlar: sargı yanması, plansız duruş ve erken değişim. Tersine aşırı boyutlandırma da maliyet yaratır; çok büyük bir motor düşük yükte verim ve güç faktörü açısından geriler, ilk yatırım artar. Doğru denge, motoru gerçek sürekli yükün hemen üzerinde, makul bir pay bırakacak şekilde seçmektir.

• Eksik boyutlandırma: Aşırı ısınma, kısa ömür, beklenmedik arıza.
• Aşırı boyutlandırma: Düşük yükte verim ve cosφ kaybı, yüksek ilk maliyet.
• Doğru boyutlandırma: Anma noktasına yakın çalışma, uzun ömür, en iyi verim.

Yalıtım Sınıfı ve Sıcaklık Artışı ile İlişkisi

Servis faktörünü doğru kullanmanın temelinde, motorun yalıtım sınıfını ve izin verilen sıcaklık artışını anlamak yatar. Yaygın yalıtım sınıfları B (130°C), F (155°C) ve H (180°C) maksimum sargı sıcaklığını tanımlar. Çoğu modern motor F sınıfı yalıtıma sahip olsa da, B sınıfı sıcaklık artışına göre tasarlanır; bu, normal çalışmada sargıya bir termal pay bırakır. İşte bu pay, servis faktörü ve ortam koşulları için kullanılabilecek rezervi oluşturur.

• F sınıfı yalıtım, B sınıfı artış: En yaygın kombinasyon; normal çalışmada geniş termal pay sağlar.
• H sınıfı yalıtım: Yüksek sıcaklık ortamları ve ağır çalışma için ek pay sunar.
• Termal pay: Bu pay, yüksek ortam sıcaklığı, rakım veya SF yükü için tüketilebilir; hepsi aynı rezervden harcanır.

Kritik nokta şudur: termal pay sınırlı bir kaynaktır. Hem yüksek ortam sıcaklığı, hem rakım, hem de sürekli SF yükü aynı anda istenirse, pay erir ve sargı sıcaklığı tehlikeli sınıra ulaşır. Bu yüzden servis faktörü, izole bir güç rezervi değil; ortam koşullarıyla paylaşılan ortak bir termal bütçenin parçasıdır. Doğru mühendislik, bu bütçeyi baştan planlamayı gerektirir.

Satın Alma Kararında SF'i Doğru Konumlandırmak

Satın alma aşamasında servis faktörünü bir pazarlama vaadi değil, mühendislik aracı olarak görmek gerekir. Yüksek SF'li bir motor her zaman daha pahalıdır; bu ek maliyet yalnızca gerçekten darbeli ve değişken yüklü bir uygulamada anlamlıdır. Sabit yüklü bir uygulamada doğru boyutlandırılmış standart bir motor, hem daha ekonomik hem de yeterlidir.

• Yükü analiz edin: Önce uygulamanın gerçek yük profilini (sabit mi, darbeli mi) belirleyin.
• Sürekli yükü esas alın: Motoru sürekli yükün hemen üzerinde seçin; SF'i ek pay olarak bırakın.
• Ortamı değerlendirin: Sıcaklık ve rakım payı tüketiyorsa, SF'e güvenmeyin; derating uygulayın.
• Sürücü varsa dikkat: VFD'li sistemde SF genellikle geçersizdir; termal paya göre seçin.

Bu yaklaşımla, ne gereksiz yere büyük ve pahalı bir motor alırsınız, ne de SF payına yaslanıp eksik boyutlandırma riskine girersiniz. Doğru konumlandırılmış servis faktörü, motorun hem ömrünü hem de işletme ekonomisini korur.
