Name: B34 Flanşlı Elektrik Motorları
Brand: HEM Motor

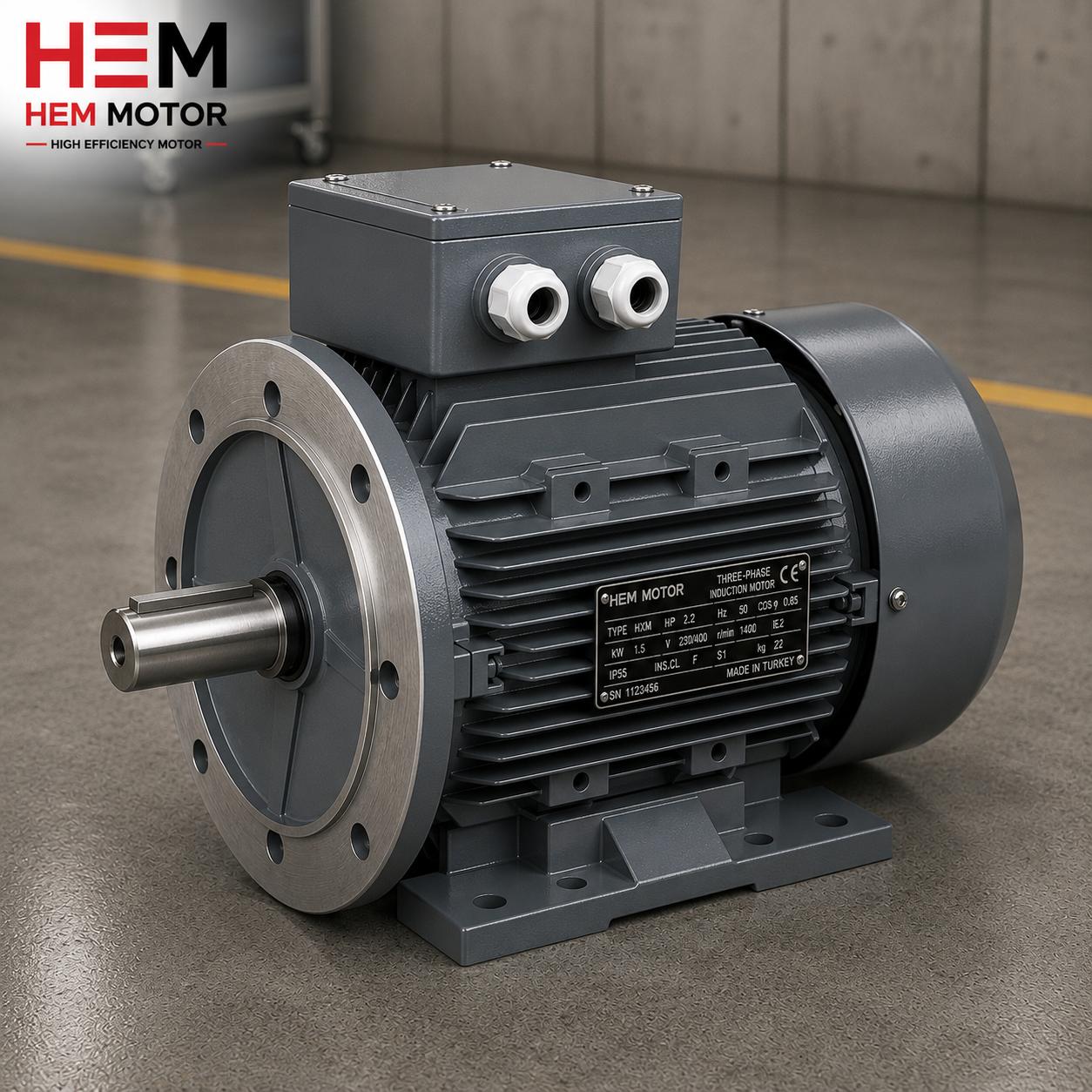

B34 montajlı elektrik motorları, gövde altında B3 tip ayak bağlantısı ve ön tarafta B14 tip küçük flanş bulunan, hem şaseye hem de makineye bağlanabilen elektrik motorlarıdır. HEM Motor üretimi B34 motorlar, kompakt flanş bağlantısı ile sağlam ayak desteğini bir arada sunar ve stoktan hızlı teslim edilir.

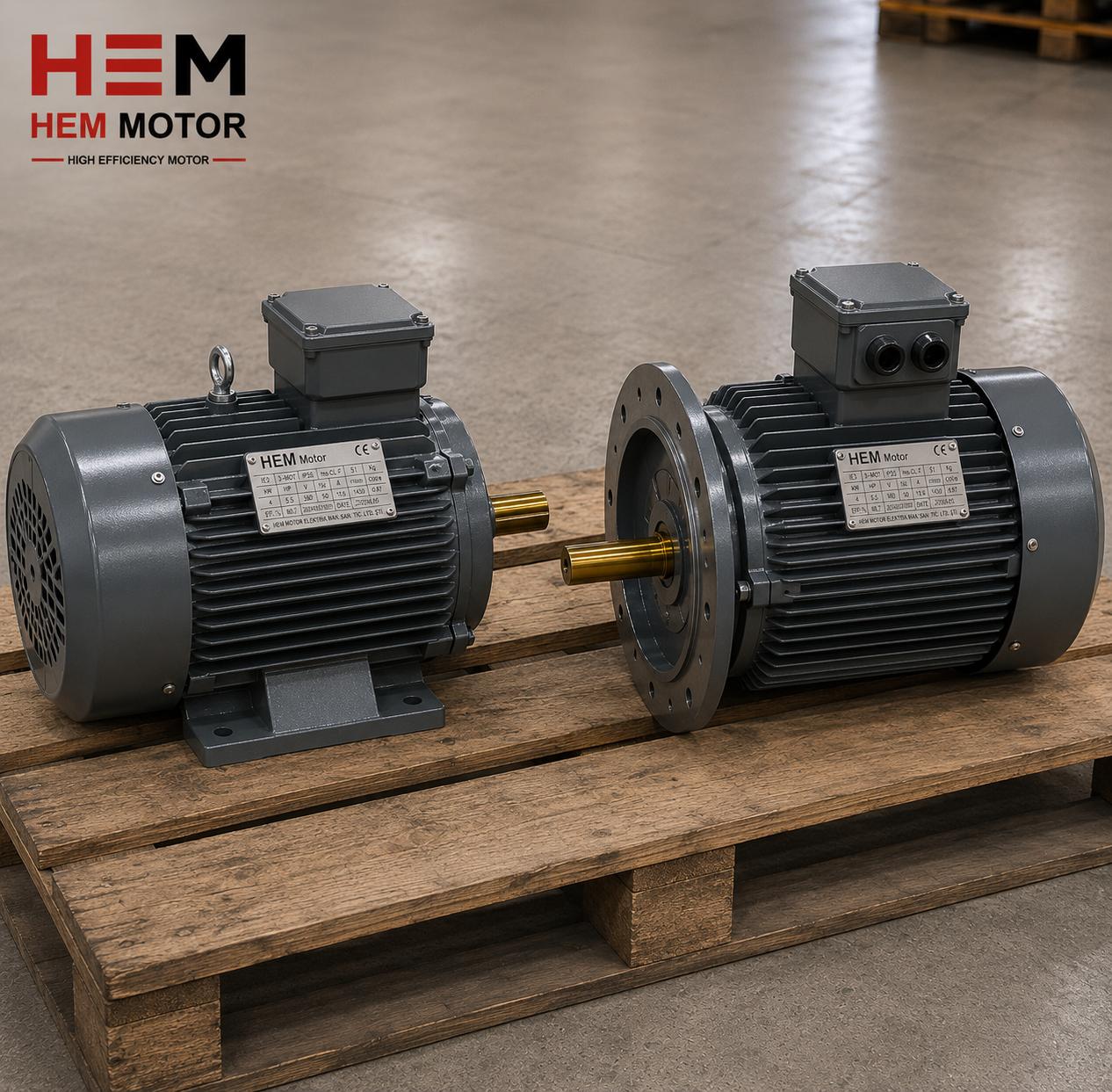

B34 Flanşlı Elektrik Motorları - B34 Montajlı Elektrik Motorları

Teknik Özellikler

Montaj tipi: B34 (B3 ayak bağlantısı + B14 küçük flanş)
Bağlantı: gövde altındaki ayaklar ile şaseye, ön küçük flanş ile redüktör, pompa, fan gövdesi veya makine bağlantı yüzeyine
Verimlilik sınıfı: IE3 ve IE4
Kaliteli sargı yapısı ve güvenilir rulman sistemi
Dayanıklı gövde seçenekleri
Gövde tipleri: 63 – 160L
Ayak ölçüleri B3 montaj ölçüleriyle, küçük flanş ölçüleri B14 montaj ölçüleriyle uyumludur
Montaj tipi kodları: B3 = ayaklı motor, B14 = küçük flanşlı ayaksız motor, B34 = ayaklı + küçük flanşlı motor

Ayak, Flanş ve Mil Ölçü Tanımları

H ölçüsü: Motor mil merkezinin ayak tabanına olan yüksekliği
A ölçüsü: Ayak bağlantı deliklerinin enine mesafesi
B ölçüsü: Ayak bağlantı deliklerinin boyuna mesafesi
D ölçüsü: Motor mil çapı
E ölçüsü: Motor mil çıkış uzunluğu
M ölçüsü: Küçük flanş bağlantı deliklerinin merkez çapı
N ölçüsü: Flanş merkezleme çıkıntısı çapı
P ölçüsü: Küçük flanş dış çapı
S ölçüsü: Flanş bağlantı delik çapı veya vida ölçüsü
K ölçüsü: Ayak bağlantı delik çapı
Kama ölçüsü: Mil üzerindeki kama kanalı ölçüsü; kaplin, kasnak veya redüktör bağlantısı için önemlidir

B34 Motorlarda Yaygın Ölçüler

Gövde Tipi	H Mil Yüksekliği	A Ayak Genişliği	B Ayak Boyu	D Mil Çapı	E Mil Boyu	M Küçük Flanş Delik Çapı	N Merkezleme Çapı	P Flanş Dış Çapı	S Delik / Vida
63	63 mm	100 mm	80 mm	11 mm	23 mm	75 mm	60 mm	90 mm	M5
71	71 mm	112 mm	90 mm	14 mm	30 mm	85 mm	70 mm	105 mm	M6
80	80 mm	125 mm	100 mm	19 mm	40 mm	100 mm	80 mm	120 mm	M6
90S	90 mm	140 mm	100 mm	24 mm	50 mm	115 mm	95 mm	140 mm	M8
90L	90 mm	140 mm	125 mm	24 mm	50 mm	115 mm	95 mm	140 mm	M8
100L	100 mm	160 mm	140 mm	28 mm	60 mm	130 mm	110 mm	160 mm	M8
112M	112 mm	190 mm	140 mm	28 mm	60 mm	130 mm	110 mm	160 mm	M8
132S	132 mm	216 mm	140 mm	38 mm	80 mm	165 mm	130 mm	200 mm	M10
132M	132 mm	216 mm	178 mm	38 mm	80 mm	165 mm	130 mm	200 mm	M10
160M	160 mm	254 mm	210 mm	42 mm	110 mm	215 mm	180 mm	250 mm	M12
160L	160 mm	254 mm	254 mm	42 mm	110 mm	215 mm	180 mm	250 mm	M12

Tablodaki değerler genel referans niteliğindedir; ölçüler üreticiye, motor serisine, kutup sayısına ve özel tasarıma göre değişebilir. Aynı kW gücündeki iki motor farklı gövde ölçülerinde üretilebileceği için, motor değişimlerinde yalnızca güç ve devir bilgisi yeterli değildir; gövde tipi, ayak ölçüsü, flanş ölçüsü, mil çapı, mil boyu, merkezleme çapı ve kama ölçüsü sipariş öncesinde teknik çizim veya katalog ile mutlaka doğrulanmalıdır. Motor değişimlerinde yalnızca “1,5 kW 1500 devir” ya da “5,5 kW 3000 devir” gibi bilgiler yeterli değildir; eski motorun etiketi, gövde tipi ve ölçüleri dikkatle kontrol edilmelidir. Yanlış ölçü seçildiğinde motorun makineye montajı zorlaşabilir, redüktör bağlantısı uyumsuz olabilir, kaplin ekseni kaçabilir veya çalışma sırasında titreşim oluşabilir; yanlış ölçü seçimi ayrıca rulman ömrünü kısaltabilir ve kaplin veya redüktör girişinde zorlanma oluşturabilir.

Öne Çıkan Özellikler

Ayaklı sabitleme ile küçük flanş bağlantısının avantajları aynı gövdede
Motor ağırlığı ayaklar üzerinden taşınırken flanş bağlantısı ekipmanla merkezleme sağlar
Kompakt makine tasarımlarında yer avantajı
Doğru ölçü seçiminde düşük titreşim, düzgün hizalama ve verimli güç aktarımı
Redüktörlü uygulamalarda ve dar montaj alanlarında pratik çözüm
IE3 ve IE4 verim sınıfı ile enerji tasarrufu

Kullanım Alanları

Redüktörlü sistemler
Küçük ve orta güçlü pompalar
Fan ve havalandırma sistemleri
Konveyör yardımcı ekipmanları
Paketleme makineleri
Gıda makineleri
Tekstil makineleri
Tarım makineleri
Karıştırıcı ve mikser sistemleri
Dozaj sistemleri
Otomasyon ekipmanları
Ağaç işleme makineleri
Küçük kompresör uygulamaları
Genel makine imalatı
Endüstriyel üretim hatları

Stok ve Sipariş

B34 montajlı elektrik motorları, sipariş öncesi ayak, flanş, mil ve gövde ölçüsü kontrolü konusunda teknik destek ile birlikte, HEM Motor üretici güvencesi ve en iyi fiyat garantisiyle stoktan hızlı şekilde teslim edilir. Fiyat ve teklif için bize +90 (532) 345 49 86 numaralı telefondan ulaşabilir veya iletişim sayfası üzerinden talebinizi iletebilirsiniz.
