Name: B35 Flanşlı Elektrik Motorları
Brand: HEM Motor

B35 montajlı elektrik motorları, gövde altında B3 tip ayak bağlantısı ve ön tarafta B5 tip büyük flanş bulunan, hem şaseye hem de makineye bağlanabilen endüstriyel elektrik motorlarıdır. HEM Motor üretimi B35 motorlar, ağır hizmet uygulamalarında yüksek mekanik dayanım ve güvenli bağlantı sağlar ve stoktan hızlı teslim edilir.

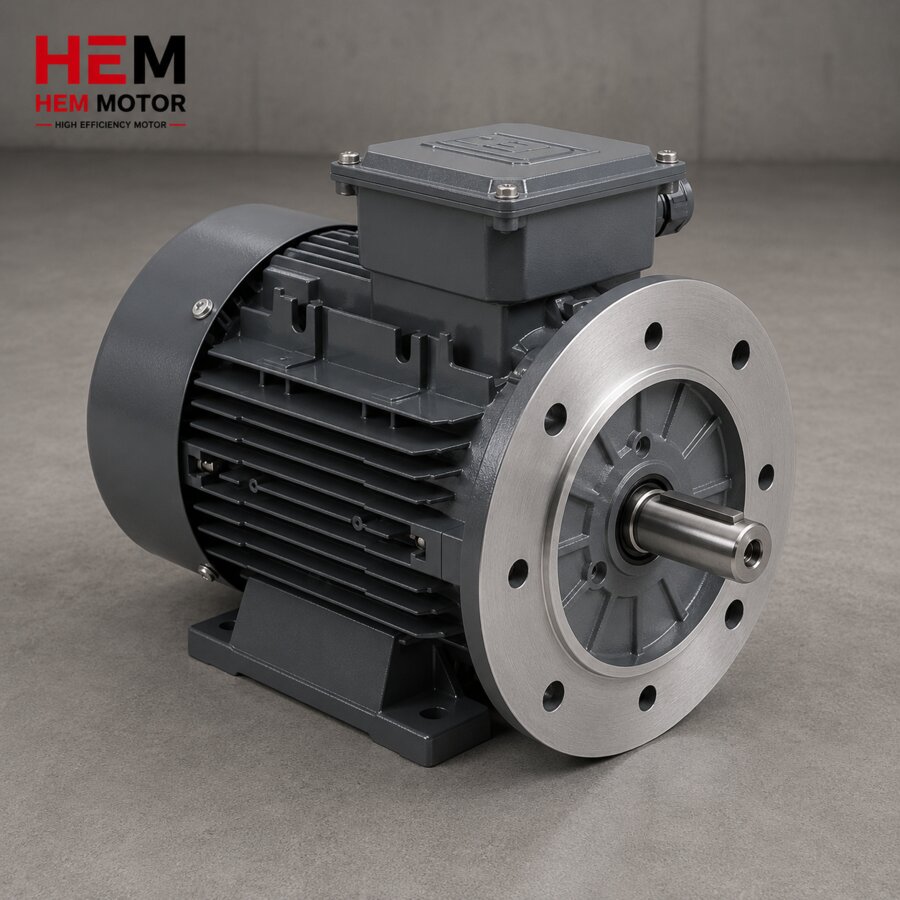

B35 Flanşlı Elektrik Motorları - B35 Montajlı Elektrik Motorları

Teknik Özellikler

Montaj tipi: B35 (B3 ayak bağlantısı + B5 büyük flanş)
Bağlantı: gövde altındaki ayaklar ile şaseye, ön büyük flanş ile redüktör, pompa, fan, kompresör veya makine gövdesine
Güç aralığı: 0,55 – 355 kW
Verimlilik sınıfı: IE3 ve IE4
%100 bakır sargı
Kaliteli rulman kullanımı ve güçlü gövde yapısı
Gövde tipleri: 63 – 355L (315HT dahil)
Montaj tipi kodları: B3 = ayaklı motor, B5 = büyük flanşlı ayaksız motor, B35 = ayaklı + büyük flanşlı motor

Ayak, Flanş ve Mil Ölçü Tanımları

H ölçüsü: Motor mil merkezinin ayak tabanına olan yüksekliği
A ölçüsü: Ayak bağlantı deliklerinin enine mesafesi
B ölçüsü: Ayak bağlantı deliklerinin boyuna mesafesi
D ölçüsü: Motor mil çapı
E ölçüsü: Motor mil çıkış uzunluğu
M ölçüsü: Flanş bağlantı deliklerinin merkez çapı
N ölçüsü: Flanş merkezleme çıkıntısı çapı
P ölçüsü: Flanş dış çapı
S ölçüsü: Flanş bağlantı delik çapı
K ölçüsü: Ayak bağlantı delik çapı
Kama ölçüsü: Mil üzerindeki kama kanalı ölçüsü

B35 Motorlarda Yaygın Ölçüler

Gövde Tipi	H Mil Yüksekliği	A Ayak Genişliği	B Ayak Boyu	D Mil Çapı	E Mil Boyu	M Flanş Delik Çapı	N Merkezleme Çapı	P Flanş Dış Çapı
63	63 mm	100 mm	80 mm	11 mm	23 mm	115 mm	95 mm	140 mm
71	71 mm	112 mm	90 mm	14 mm	30 mm	130 mm	110 mm	160 mm
80	80 mm	125 mm	100 mm	19 mm	40 mm	165 mm	130 mm	200 mm
90S	90 mm	140 mm	100 mm	24 mm	50 mm	165 mm	130 mm	200 mm
90L	90 mm	140 mm	125 mm	24 mm	50 mm	165 mm	130 mm	200 mm
100L	100 mm	160 mm	140 mm	28 mm	60 mm	215 mm	180 mm	250 mm
112M	112 mm	190 mm	140 mm	28 mm	60 mm	215 mm	180 mm	250 mm
132S	132 mm	216 mm	140 mm	38 mm	80 mm	265 mm	230 mm	300 mm
132M	132 mm	216 mm	178 mm	38 mm	80 mm	265 mm	230 mm	300 mm
160M	160 mm	254 mm	210 mm	42 mm	110 mm	300 mm	250 mm	350 mm
160L	160 mm	254 mm	254 mm	42 mm	110 mm	300 mm	250 mm	350 mm
180M	180 mm	279 mm	241 mm	48 mm	110 mm	300 mm	250 mm	350 mm
180L	180 mm	279 mm	279 mm	48 mm	110 mm	300 mm	250 mm	350 mm
200M	200 mm	318 mm	267 mm	55 mm	110 mm	400 mm	350 mm	450 mm
200L	200 mm	318 mm	305 mm	55 mm	110 mm	400 mm	350 mm	450 mm
225S	225 mm	356 mm	286 mm	60 mm	140 mm	400 mm	350 mm	450 mm
225M	225 mm	356 mm	311 mm	60 mm	140 mm	400 mm	350 mm	450 mm
250M	250 mm	406 mm	349 mm	65 mm	140 mm	500 mm	450 mm	550 mm
280S	280 mm	457 mm	368 mm	75 mm	140 mm	500 mm	450 mm	550 mm
280M	280 mm	457 mm	419 mm	75 mm	140 mm	500 mm	450 mm	550 mm
315S	315 mm	508 mm	406 mm	85 mm	170 mm	600 mm	550 mm	660 mm
315M	315 mm	508 mm	457 mm	85 mm	170 mm	600 mm	550 mm	660 mm
315L	315 mm	508 mm	508 mm	85 mm	170 mm	600 mm	550 mm	660 mm
315HT	315 mm	Üreticiye göre değişir	Üreticiye göre değişir	100 mm	210 mm civarı	740 mm civarı	680 mm civarı	800 mm civarı
355M	355 mm	610 mm	560 mm civarı	100 mm	210 mm civarı	740 mm	680 mm	800 mm
355L	355 mm	610 mm	630 mm civarı	100 mm	210 mm civarı	740 mm	680 mm	800 mm

Büyük Güçlü B35 Motorlarda Türkiye Piyasasında Yaygın Ölçüler

Güç	Devir	Yaygın Gövde	Türkiye’de Yaygın Mil Çapı	Montaj Tipi
250 kW	1500 d/d	315HT / 355 gövde	Ø100 mm	B35
315 kW	1500 d/d	355M	Ø100 mm	B35
355 kW	1500 d/d	355M / 355L	Ø100 mm	B35
400 kW	1500 d/d	355L	Ø100 mm	B35

Tablolardaki değerler genel referans niteliğindedir; ölçüler üreticiye, motor serisine, kutup sayısına ve özel tasarıma göre değişebilir. Türkiye piyasasında 315 kW ve 355 kW 1500 devir B35 motorlarda yaygın olarak 355 gövde ve Ø100 mm mil çapı kullanılır. Aynı kW gücündeki iki motor farklı gövde ölçülerinde üretilebileceği için, sipariş öncesinde gövde tipi, ayak bağlantı aralıkları, mil çapı, mil boyu, kama ölçüsü, flanş çapı ve merkezleme ölçüsü mutlaka doğrulanmalıdır. Yanlış gövde veya yanlış flanş ölçüsü seçildiğinde motor makineye oturmayabilir, bağlantı delikleri denk gelmeyebilir veya motor mili ekipman miliyle aynı eksene gelmeyebilir. Bu nedenle motor değişimlerinde eski motorun etiketi, gövde tipi ve ölçüleri dikkatle kontrol edilmelidir.

Öne Çıkan Özellikler

Ayaklı ve büyük flanşlı bağlantı avantajı aynı gövdede
Ayak bağlantısı motor ağırlığını taşırken flanş bağlantısı ekipmanla aynı eksende çalışma sağlar
Yüksek tork aktarılan uygulamalarda artırılmış mekanik dayanım ve azaltılmış titreşim
Doğru ölçü seçiminde uzun rulman ve kaplin ömrü, yüksek sistem verimliliği
Bakım ve motor değişiminde yüksek bağlantı güvenliği
IE3 ve IE4 verim sınıfı ile enerji tasarrufu

Kullanım Alanları

Redüktörlü sistemler
Pompa uygulamaları
Fan ve havalandırma sistemleri
Kompresörler
Konveyör bant sistemleri
Kırıcı ve elek makineleri
Beton santralleri
Karıştırıcı ve mikser sistemleri
Tarım makineleri
Paketleme makineleri
Tekstil makineleri
Ağaç işleme makineleri
Genel makine imalatı
Ağır sanayi uygulamaları

Stok ve Sipariş

B35 montajlı elektrik motorları, sipariş öncesi ayak, flanş, mil ve gövde ölçüsü kontrolü konusunda teknik destek ile birlikte, HEM Motor üretici güvencesi ve en iyi fiyat garantisiyle stoktan hızlı şekilde teslim edilir. Fiyat ve teklif için bize +90 (532) 345 49 86 numaralı telefondan ulaşabilir veya iletişim sayfası üzerinden talebinizi iletebilirsiniz.
