Konkasör ve Taş Kırma Motorunda Aşırı Yük Koruması: Kayma Kavraması ve Kırılan Pim (Shear Pin) Seçimi

Konkasör ve taş kırma tesislerinde motor, son derece zorlu bir ortamda çalışır: yük süreklidir, darbelidir ve her an beklenmedik bir tıkanma ya da yabancı madde ile karşılaşabilir. Kırıcının haznesine kaçan bir parça demir, çelik bir kazıcı dişi ya da kırılamayan sert bir blok (tramp iron), bir anda kırıcı çenesini kilitleyebilir. Bu ani sıkışma, motordan kırıcıya uzanan tahrik hattında saniyeler içinde tahrip edici bir tork tepe değeri oluşturur. Eğer bu enerji bir yerde emilmez ya da kesilmezse; mil bükülür, dişli kırılır, kaplin parçalanır veya motor yanar. İşte tam bu noktada mekanik aşırı yük koruması devreye girer. Elektriksel korumalar (termik, MPCB) çoğu zaman bu kadar ani bir mekanik olaya yetişemeyecek kadar yavaş kalır; bu yüzden konkasörlerde mekanik koruma elemanları kritik öneme sahiptir. Bu yazıda kayma kavraması (slip clutch / akışkan kavrama), kırılan pim (shear pin) ve tork sınırlayıcı gibi mekanik koruma çözümlerini, bunların elektriksel koruma ile birlikte nasıl çalıştığını ve doğru konkasör motoru seçimini ele alıyoruz.

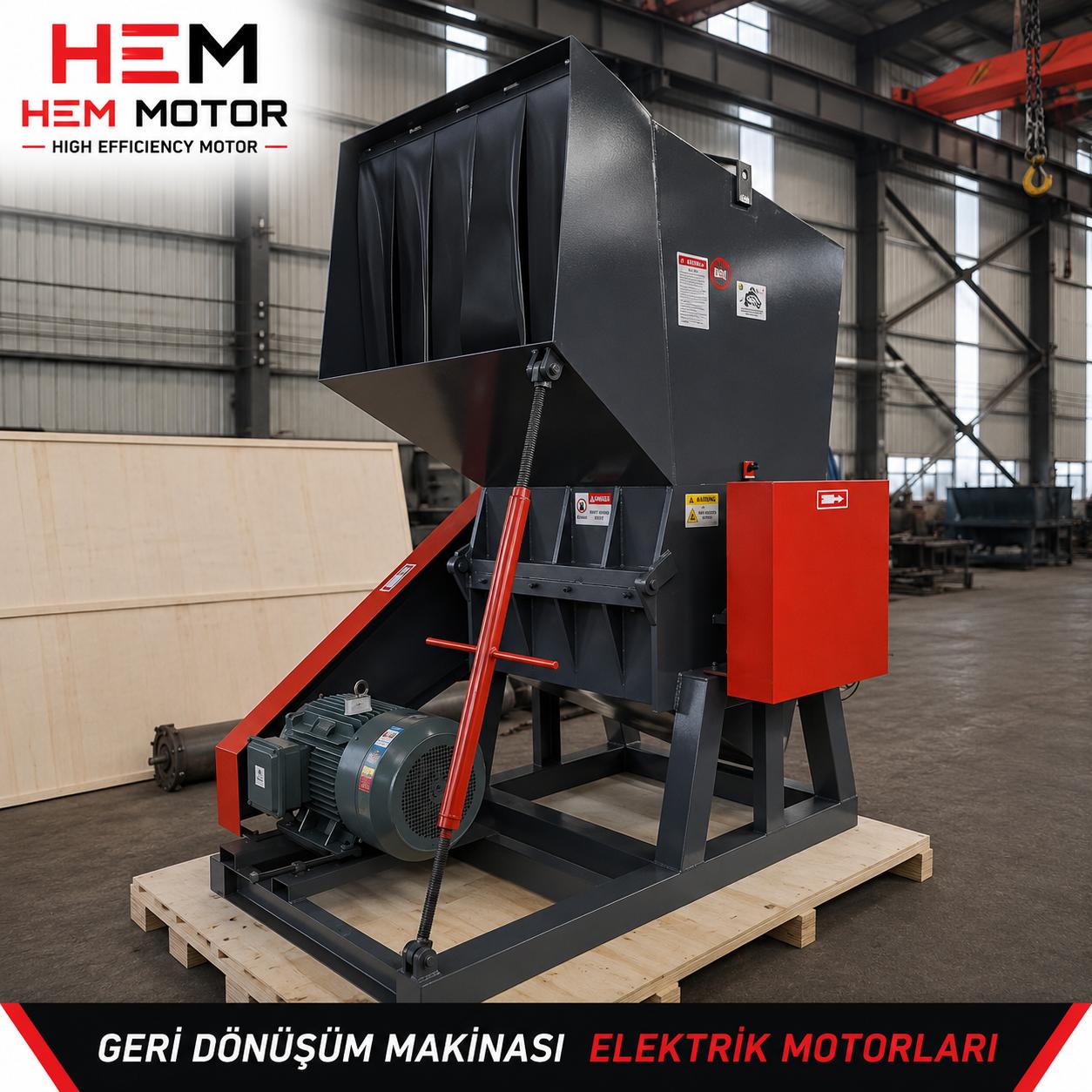

Konkasör tahrik hattını birbirine bağlı bir zincir gibi düşünün: motor, kaplin ya da kayış-kasnak, ana mil ve kırıcı mekanizması. Aşırı bir tork bu zincire bindiğinde, en zayıf halka kopar. Mekanik koruma felsefesi, bu "en zayıf halkayı" bilinçli olarak ucuz ve kolay değişen bir elemana taşımaktır. Hiçbir koruma olmazsa, zincirin en zayıf halkası genellikle en pahalı parça (motor sargısı, dişli ya da ana mil) olur ve tek bir tıkanma, günlerce sürecek bir duruşa ve büyük bir onarım faturasına dönüşür. Bu yüzden mekanik koruma, bir maliyet değil, bir sigortadır; doğru kurulduğunda kendini ilk ciddi olayda fazlasıyla amorti eder.

Neden Mekanik Aşırı Yük Koruması Gerekir?

Konkasörde aşırı yük iki biçimde gelir: yavaş gelişen aşırı yük (besleme fazlalığı, tıkanma) ve ani şok yük (yabancı madde, sıkışma). Elektriksel korumalar, akımı ölçerek motoru korur ama tepkileri görece yavaştır; bir termik rölenin devreye girmesi saniyeler alabilir. Oysa demir bir parçanın çeneye sıkışmasıyla oluşan tork darbesi milisaniyeler içinde mekanik hasara yol açabilir. Bu yüzden mekanik koruma, tork yolu üzerinde "fiziksel bir zayıf halka" ya da "kayan bir bağlantı" oluşturarak enerjiyi anında keser veya emer.

Mekanik korumanın amacı, en pahalı ve en zor değişen ana parçaları (motor, ana mil, dişli kutusu) feda etmek yerine, ucuz ve kolay değişen küçük bir elemanı (pim, balata, kavrama) feda etmektir. Konkasör tesisinde motor arızasının duruş maliyetini arıza ve duruş maliyeti yazımızda, darbeli yükte motor-volan-atalet ilişkisini ise darbeli yükte motor seçimi yazımızda ayrıntılı bulabilirsiniz.

Kayma Kavraması (Slip Clutch) ve Akışkan Kavrama

Kayma kavraması, belirli bir tork değerine ulaşıldığında "kayarak" tahrik bağlantısını gevşeten mekanik bir elemandır. Sürtünmeli (balatalı) kayma kavramasında, ayarlanan tork aşıldığında balatalar birbirine göre kayar; böylece motor dönmeye devam ederken kırıcı durabilir ve aşırı tork tahrik hattına geçmez. Sıkışma giderildiğinde kavrama tekrar kavrar ve sistem normale döner; pim değişimi gibi bir müdahale gerekmez. Bu, sık tıkanan uygulamalarda büyük bir zaman ve iş gücü avantajıdır.

Akışkan (hidrolik) kavrama ise farklı bir mantıkla çalışır: motor ile yük arasındaki tork, içindeki yağın hareketiyle iletilir. Bu, hem yumuşak bir kalkış sağlar hem de ani şok yükleri sönümleyerek tahrik hattını korur. Akışkan kavrama özellikle yüksek atalete sahip büyük kırıcılarda hem yol verme hem koruma işlevi görür. Bu konuyu akışkan kavrama (fluid coupling) ve yumuşak kalkış yazımızda derinlemesine ele aldık.

• Sürtünmeli kayma kavraması: Ayarlı torkta kayar, sıkışma geçince kendi kendine kavrar.
• Akışkan kavrama: Yumuşak kalkış + şok sönümleme; yüksek atalette ideal.
• Avantaj: Müdahalesiz ya da hızlı toparlanma; tahrik hattını korur.

Kırılan Pim (Shear Pin) ve Tork Sınırlayıcı

Kırılan pim (shear pin), en basit ve en ekonomik mekanik koruma yöntemidir. Tahrik hattındaki bir kasnak ya da kaplinin içine, belirli bir tork değerinde kesilecek (kırılacak) şekilde tasarlanmış bir pim yerleştirilir. Tork bu değeri aştığında pim kopar; tahrik bağlantısı fiziksel olarak ayrılır ve motor yükten anında kurtulur. Böylece ana mil, dişli ve motor korunur. Sıkışma giderildikten sonra yeni bir pim takılarak sistem çalışmaya devam eder; bu basitlik, pimi özellikle düşük ve orta güçlü tahriklerde popüler kılar.

Tork sınırlayıcı (torque limiter) ise pimden daha gelişmiş bir versiyondur: yaylı bilyalı ya da balatalı bir mekanizma, ayarlanan tork aşıldığında "boşa döner" ve tahrik bağlantısını keser. Bazı tipleri kendiliğinden tekrar kavrar, bazıları manuel sıfırlama gerektirir. Pime göre avantajı, her aşırı yükte parça değiştirmek gerekmemesidir.

Mekanik ve Elektriksel Korumanın Birlikte Çalışması

Mekanik koruma, elektriksel korumanın yerini almaz; onu tamamlar. İdeal bir konkasör tahrik hattında iki katman birlikte çalışır: mekanik eleman ani şok yükü milisaniyeler içinde keser, elektriksel koruma ise sürekli aşırı yükü ve sargı ısınmasını izleyerek motoru korur. Bu iki katman farklı tehditlere karşı çalışır ve biri diğerinin açığını kapatır.

• Mekanik (pim/kavrama): Ani tork darbesini fiziksel olarak keser; hızlıdır.
• Termik röle / MPCB: Yavaş gelişen aşırı yükü ve aşırı akımı keser.
• PTC/PT100 sargı koruması: Sargı sıcaklığını izler; ısınmada durdurur.
• Kilitli rotor koruması: Motor dönemediğinde yanmadan önce devre dışı bırakır.

Sargı sıcaklık korumasını PTC/PT100 bağlama yazımızda, motor koruma şalterini MPCB seçimi ve ayarı yazımızda, kilitli rotorda termal sınırı ise kilitli rotor dayanma süresi yazımızda bulabilirsiniz. Bu korumaların hepsi birlikte, motoru hem ani hem yavaş tehditlere karşı sigortalar.

Doğru Konkasör Motoru ve Koruma Seçimi

Konkasör motoru seçimi, yalnızca güç ve devir belirlemekle bitmez; tahrik hattının tamamı, motordan kırıcıya kadar, tek bir sistem olarak düşünülmelidir. Doğru seçimde şu adımlar izlenir:

• Kırıcı tipine (çeneli, darbeli, konik) ve kapasitesine göre gücü belirleyin.
• Yüksek atalet ve darbeli yük için uygun motor ve yol verme yöntemini seçin.
• Tahrik hattına uygun mekanik koruma elemanını (pim, kavrama, sınırlayıcı) ekleyin.
• Elektriksel korumayı (termik, PTC, kilitli rotor) doğru ayarlayın.
• Tozlu/saha koşulları için IP koruma ve uygun gövde seçin.
• Açma torkunu kırıcının normal ve tepe yük karakteristiğine göre ayarlayın.
• Sarf elemanları (pim, balata) ve yedek motor için stok planı yapın.

Kırıcı tipine göre güç seçimini konkasör motoru kW seçimi yazımızda, konkasöre yol verme yöntemlerini konkasör motoruna yol verme yazımızda, tozlu sahada motor korumasını ise taş ocağı ve maden sahasında motor koruma yazımızda bulabilirsiniz. Doğru motor + doğru koruma kombinasyonu, hem duruşları azaltır hem de en pahalı parçaları korur.

Konkasör motoru, sürekli tam yükte ve tozlu ortamda çalıştığı için aynı zamanda iyi bir soğutmaya ve yüksek IP korumasına ihtiyaç duyar. Aşırı yük koruması ne kadar iyi olursa olsun, sürekli ısınan ya da toz yüzünden tıkanan bir motor yine de kısa ömürlü olur. Bu yüzden mekanik ve elektriksel korumanın yanına termal ve çevresel koruma da eklenmelidir. Sürekli tam yükte motor soğutmasını konkasör motor soğutması yazımızda, tozlu sahada toz sızdırmazlığını ve IP65/IP66 korumayı ise toz sızdırmazlığı yazımızda ele aldık. Bütün bu katmanlar bir araya geldiğinde, konkasör motoru hem ani darbeye hem sürekli zorlanmaya hem de saha koşullarına karşı korunmuş olur; bu da tesisin kesintisiz üretimini güvence altına alır.

Tramp Iron ve Yabancı Madde Riski

Konkasör tesislerinde en sık ve en yıkıcı aşırı yük nedeni, malzemeyle birlikte kırıcıya kaçan metal parçalardır. Buna sektörde "tramp iron" denir: ekskavatör dişi, kova tırnağı, patlatma sonrası kalan demir, hatta bakım sırasında unutulan bir el aleti. Bu sert ve kırılamayan parçalar kırıcı çenesine girdiğinde, makine onları kırmaya çalışırken tork bir anda tepe değerine fırlar. İşte mekanik koruma elemanları tam da bu senaryo için vardır.

Tesislerde bu riski azaltmak için bantlar üzerine manyetik separatör (demir ayırıcı) ve metal dedektörü yerleştirilir; ancak hiçbir önlem yüzde yüz değildir. Bu yüzden son savunma hattı her zaman tahrik hattındaki mekanik korumadır. Manyetik separatör tahrik motoru seçimini manyetik separatör yazımızda ele aldık. Mekanik koruma ile bant üstü ayırma birlikte çalıştığında, hem yabancı madde önceden ayrılır hem de kaçanlar tahrik hattına zarar vermeden durdurulur.

• Önleme: Bant üstü manyetik separatör ve metal dedektör ile demiri daha kırıcıya ulaşmadan baştan ayırmak.
• Koruma: Kaçan parça çeneye ulaştığında mekanik elemanın devreye girmesi.
• İzleme: Titreşim ve akım izleme ile anormal yükü erken yakalamak.

Titreşim izleme ve kestirimci bakımla erken arıza tespitini konkasör motorunda titreşim izleme yazımızda bulabilirsiniz.

V-Kayış ve Kasnak: Doğal Bir Zayıf Halka

Birçok konkasör, motordan kırıcıya tahriki V-kayış ve kasnakla iletir. Bu düzen, mekanik koruma açısından da bir avantaj sağlar: aşırı yükte kayışlar bir miktar kayarak (slip) ani tork darbesinin bir kısmını sönümler ve sistemde doğal bir "zayıf halka" oluşturur. Çok şiddetli bir sıkışmada kayışlar fazla kayarsa ısınıp hasar görebilir; ancak bu, motorun ya da ana milin yerine ucuz bir kayışın feda edilmesi anlamına gelir. Kayış gerginliği doğru ayarlanmazsa hem aşırı kayma hem de kayma yetersizliği sorun yaratır.

V-kayış-kasnak tahrikinde motor devri, kasnak çapı ve kayış gerginliği birlikte seçilmelidir; bu konuyu V-kayış-kasnak tahrik yazımızda ele aldık. Kayışın motor miline bindirdiği radyal yükü ve rulman ömrünü ise milde radyal yük sınırı yazımızda bulabilirsiniz.

Koruma Ayarı ve Bakım

Mekanik koruma elemanları, ancak doğru ayarlandıklarında işe yarar. Shear pim ya da kayma kavramasının "açma" torku, motorun anma momentinin üzerinde ama mekanik sistemin dayanım sınırının altında bir değere ayarlanmalıdır. Çok yüksek ayarlanırsa koruma geç devreye girer ve hasarı önleyemez; çok düşük ayarlanırsa normal kırma yükünde bile gereksiz yere açar ve üretimi durdurur. İdeal ayar, kırıcının en ağır normal çalışma anında bile açmayan, ancak gerçek bir sıkışmada anında devreye giren değerdir. Bu denge, kırıcının normal çalışma torku ve tepe yük karakteristiği bilinerek kurulur.

• Doğru tork ayarı: Anma momentinin üzerinde, hasar sınırının altında.
• Periyodik kontrol: Balata aşınması, yay basıncı ve pim yuvası kontrol edilmeli.
• Yedek parça stoku: Pim, balata gibi sarf elemanları sahada bulundurulmalı.
• Kayıt tutma: Açma olayları kaydedilerek tıkanma trendi izlenmeli.

Bir noktayı vurgulamakta fayda var: mekanik koruma "kur ve unut" bir sistem değildir. Balatalar zamanla aşınır, yaylar gevşer, pim yuvaları deforme olabilir. Düzenli kontrol edilmeyen bir koruma elemanı, gerçek bir aşırı yükte ya çok erken ya çok geç devreye girerek görevini yapamaz. Bu yüzden konkasör tesislerinde periyodik bakım programına mekanik koruma elemanlarının kontrolü de dahil edilmelidir. Açma torkunun zaman içinde kayıp kaymadığını doğrulamak, korumanın güvenilirliğini korur. Tıkanma olaylarının kayıt altına alınması ise, hangi besleme koşulunun ya da hangi vardiyanın daha çok soruna yol açtığını göstererek kök neden analizine imkân tanır ve gelecekteki duruşları azaltır.

Bu bakım disiplini, korumanın gerçekten çalışmasını garanti eder. İyi ayarlanmış bir koruma, yılda bir kez bile devreye girse, önlediği büyük arıza nedeniyle kendini fazlasıyla amorti eder. Konkasör ve değirmen motorunda rulman ömrünü darbe ve toz açısından rulman ömrü yazımızda ele aldık.

Sıkça Sorulan Sorular

Konkasörde mekanik koruma neden elektriksel korumadan önce gelir?

Çünkü yabancı madde sıkışması gibi ani şok yükler milisaniyeler içinde mekanik hasara yol açar; termik röle gibi elektriksel korumalar bu kadar hızlı tepki veremez. Mekanik eleman (pim/kavrama) tork darbesini anında keserek mili, dişliyi ve motoru korur. Elektriksel koruma ise yavaş aşırı yükü ve ısınmayı tamamlayıcı olarak izler.

Shear pin mi yoksa kayma kavraması mı tercih edilmeli?

Shear pin ucuz ve basittir ama her aşırı yükte değişmesi gerekir; sık tıkanan uygulamalarda iş kaybı yaratır. Kayma kavraması ya da tork sınırlayıcı, sıkışma geçtikten sonra kendiliğinden ya da hızlı toparlandığı için sık tıkanmalarda daha uygundur. Seçim, tıkanma sıklığına ve duruş maliyetine göre yapılır.

Akışkan kavrama hem yol verme hem koruma sağlar mı?

Evet. Akışkan (hidrolik) kavrama, motorun yükü yumuşak biçimde kaldırmasını sağlayarak kalkış akımını ve mekanik şoku azaltır; aynı zamanda ani şok yükleri sönümleyerek tahrik hattını korur. Bu çift işlev, özellikle yüksek atalete sahip büyük kırıcılarda çok değerlidir.
