Konkasör Tesisinde Spiral Vida Sınıflandırıcı (Classifier) Tahrik Motoru: Islak ve Aşındırıcı Ortamda Seçim

Konkasör ve maden zenginleştirme tesislerinde malzemenin yıkanması ve boyuta göre ayrılması için kullanılan spiral vida sınıflandırıcı (screw classifier), tesisin en zorlu çalışma noktalarından biridir. Su, çamur, aşındırıcı mineral ve sürekli yük altında dönen helezon vidayı tahrik eden elektrik motoru; hem mekanik hem de çevresel açıdan ağır hizmet koşullarına maruz kalır. Bu noktada yapılan yanlış motor seçimi, kısa sürede rulman arızası, sızdırmazlık kaybı, sargı yanması ve tesis duruşu olarak geri döner. Sınıflandırıcı durduğunda yalnızca o ünite değil, ona malzeme veren kırıcı ve eleme hattı da beklemeye girer; bu yüzden tahrik motoru seçimi tüm tesisin sürekliliğini ilgilendiren bir karardır. HEM Motor olarak bu yazıda spiral vida sınıflandırıcı tahrik motoru seçiminde devir, tork, redüktör, IP koruma, korozyon ve sürekli çalışma kriterlerini saha gözüyle ele alıyoruz.

Spiral sınıflandırıcı, eğimli bir tekne içinde dönen helezon vida ile iri taneleri yukarı taşırken ince taneleri suyla birlikte üst savaktan akıtır. Vida çok yavaş döner; tipik olarak dakikada birkaç ile birkaç on devir aralığındadır. Bu düşük çıkış devri doğrudan bir motorla sağlanamaz; mutlaka redüktörlü tahrik gerekir. Motor görece yüksek devirde döner, redüktör bu hızı düşürerek yüksek torka çevirir. Dolayısıyla seçimin kalbinde motor değil, motor-redüktör paketinin birlikte boyutlandırılması yatar. Bu paket doğru kurulmadığında ya vida yeterli torku bulamaz ya da motor sürekli zorlanarak ısınır.

Spiral Sınıflandırıcı Tahrikinde Çalışma Koşulları

Bu uygulamada motorun karşılaştığı zorlukları doğru anlamak, seçimi belirler. Çamur yatağında dönen vida, malzeme yoğunluğuna göre sürekli değişen bir dirençle karşılaşır. Besleme arttığında veya tane boyutu büyüdüğünde vidanın çektiği güç ani biçimde yükselir. Tesis durup tekrar kalktığında, çökmüş katı malzeme vidayı adeta kilitler ve kalkışta nominal torkun çok üzerinde bir başlangıç torku gerekir. Aşağıdaki başlıklar bu koşulları özetler:

• Düşük devir / yüksek tork: Çıkış devri çok düşük olduğundan tahrik, yüksek tork üretmek üzere redüktörlüdür.
• Sürekli (S1) çalışma: Sınıflandırıcı vardiya boyunca durmadan döner; motor termik olarak sürekli yük için seçilmelidir.
• Islak ve aşındırıcı ortam: Su, çamur ve mineral tozu motor gövdesini, milini ve yatağını sürekli zorlar.
• Ani yük ve kalkış zorluğu: Çökmüş malzeme nedeniyle kalkışta yüksek koparma torku gerekir.
• Korozyon riski: Nemli ve mineralli ortam gövde ve mil yüzeyinde korozyonu hızlandırır.
• Titreşim ve darbe: Düzensiz tane akışı tahrikte darbeli yük ve titreşim yaratır.

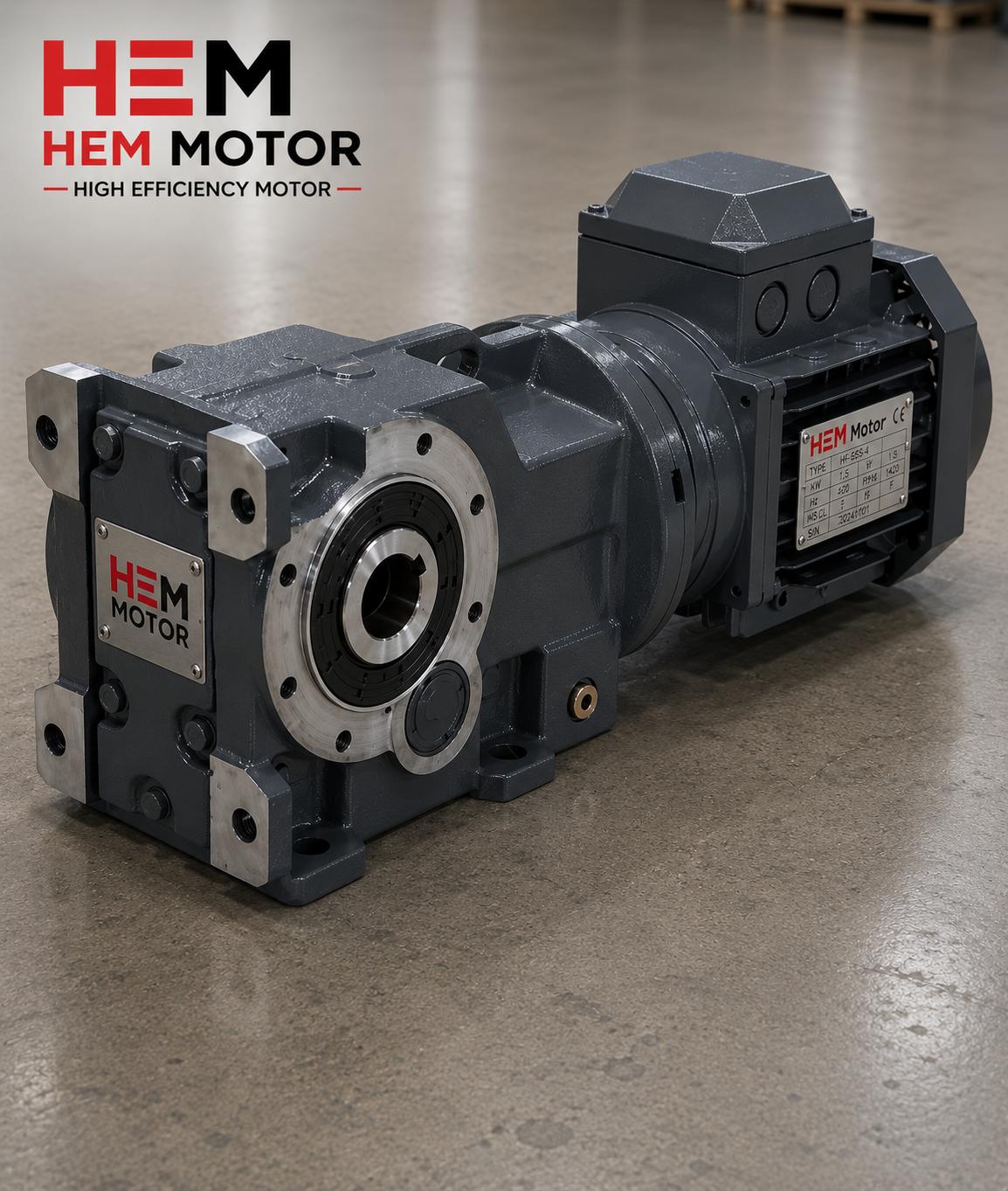

Devir, Tork ve Redüktörlü Tahrik Seçimi

Sınıflandırıcının ihtiyaç duyduğu çıkış devri ve tork, vidanın çapına, eğime ve taşınan katı miktarına göre belirlenir. Motor tarafında ise genellikle orta devirli (4 veya 6 kutuplu) bir asenkron motor tercih edilir; çünkü redüktör giriş devri ne kadar makul olursa, redüktör kademesi ve dişli zorlanması da o kadar dengeli olur. Çok yüksek devirli (2 kutuplu) motorlar, gereğinden büyük çevrim oranı ve ısınma getirdiğinden bu uygulamada tercih edilmez. 6 kutuplu 1000 d/dk motor, redüktör girişine daha yumuşak bir devir sunarak hem dişli ömrünü hem de torka geçişi iyileştirir.

Kalkış torku kritiktir. Çökmüş çamur yatağında vidayı koparmak için motorun yüksek kalkış torku üretebilmesi, gerekirse servis faktörü ve aşırı yük dayanımı yüksek bir motor seçilmesi gerekir. Yıldız-üçgen yol verme bu uygulamada zayıf kalabilir; doğrudan yol verme veya soft starter ile koparma torkunun korunması önerilir. Redüktör seçerken servis faktörü (SF) önemlidir: darbeli ve sürekli yük nedeniyle redüktörün anma torku, hesaplanan tork ihtiyacının üzerinde, yeterli emniyet payıyla seçilmelidir. Motor-redüktör seçiminde konkasör tesisi için motor seçimi ilkeleri ve monoblok redüktörlü motorda çıkış devri ve tork mantığı doğrudan uygulanır.

Tipik Tahrik Motoru Güç ve Koruma Tablosu

Değerler yönlendirme amaçlıdır; kesin seçim, tesisin debi ve katı yükü verilerine göre yapılır. Çift vidalı geniş sınıflandırıcılarda iki ayrı tahrik kullanıldığında, motorların eşit yük paylaşımı için aynı devir ve tork sınıfından seçilmesi önemlidir.

IP Koruma, Sızdırmazlık ve Korozyon Önlemleri

Islak sınıflandırıcı çevresinde standart IP55 çoğu zaman alt sınırdır. Sıçrama, yıkama ve yoğuşmanın yoğun olduğu noktalarda IP65 hatta IP66 koruma sınıfına çıkmak, suyun klemens kutusuna ve yatağa sızmasını engeller. Mil tarafındaki sızdırmazlık ayrı bir konudur: redüktör çıkış mili ve motor mili üzerinde doğru keçe/V-ring seçimi, çamurlu suyun yatağa girmesini önler. Yatağa giren su, gresi yıkayarak rulman ömrünü kısaltan en yaygın arıza nedenidir. Bu konuda mil yağ keçesi ve V-ring conta seçimi ve IP65/IP66 koruma yükseltmesi ilkeleri doğrudan geçerlidir.

• IP sınıfı: Islak bölgede IP55 alt sınır, sıçrama/yıkama yoğunsa IP65-IP66 hedeflenir.
• Sızdırmazlık: Çift keçe, V-ring ve labirent sızdırmazlık çamur girişini engeller.
• Korozyon koruması: Pik döküm gövdede C4/C5 sınıfı boya ve kataforez kaplama açık sahada ömrü uzatır.
• Drenaj tapaları: Yoğuşan suyun tahliyesi için gövdede drenaj deliği bulunmalıdır.
• Space heater: Duran motorda yoğuşmayı önlemek için anti-kondens ısıtıcı önerilir.
• Paslanmaz bağlantı: Civata, somun ve göz cıvataları paslanmaz veya galvaniz seçilmelidir.

Korozyon ve Gövde Malzemesi

Sınıflandırıcı tahrikinde gövde malzemesi olarak pik döküm tercih edilir; çünkü pik döküm gövde hem mekanik dayanım hem de korozyon koruması açısından açık saha ve nemli ortamlara daha uygundur. Doğru boya sistemi ile döküm gövde, mineralli su ve nemin etkisine yıllarca direnir. Açık sahada korozyon yönetimi için pik döküm motorlarda korozyon koruması ve boyama ve kataforez kaplama uygulamaları, kaplama kalınlığı seçiminde belirleyicidir. Açık sahaya kurulan tesislerde motorun üzeri ayrıca bir saçak veya koruyucu kapakla yağmurdan korunursa, boya sisteminin ömrü daha da uzar.

Sürekli Çalışma ve Termik Boyutlandırma

Sınıflandırıcı vardiya boyunca durmadan döndüğünden, motor sürekli çalışma (S1) görev tipine göre seçilmelidir. Aşındırıcı yük altında sık sık tepe yükler oluştuğundan, motorun servis faktörü ve termik rezervi yeterli olmalıdır. Sıcaklık izleme (PTC/PT100) ve aşırı yük koruması, ani tıkanmalarda sargıyı koruyarak duruş maliyetini düşürür. Vida tıkandığında motorun anında durdurulması, hem dişlileri hem de sargıyı korur. Bant ve elek besleyici motorlarıyla birlikte planlanan bir tahrik mimarisi için elek ve besleyici motorları yazısı tesis genelini tamamlar.

Devreye Alma ve Bakım Önerileri

Doğru motor seçilse bile, devreye alma ve periyodik bakım ihmal edilirse ömür kısalır. Devreye almadan önce izolasyon direnci (megger) ölçülmeli, dönüş yönü kontrol edilmeli ve redüktör yağ seviyesi doğrulanmalıdır. Çalışma sırasında titreşim ve yatak sıcaklığı izlenmeli, keçe ve drenaj noktaları düzenli kontrol edilmelidir. Aşağıdaki kısa kontrol listesi saha ekiplerine yardımcı olur:

• Devreye almadan önce izolasyon (megger) ve dönüş yönü kontrolü yapın.
• Redüktör yağ seviyesini ve tipini üreticinin önerisine göre doğrulayın.
• Keçe ve V-ring durumunu periyodik kontrol edin; aşınanı zamanında değiştirin.
• Yatak gresleme aralıklarına uyun; ıslak ortamda gres tipini su dayanımına göre seçin.
• Drenaj tapalarını açık tutun; gövdede su birikmesini önleyin.

Motor ile Redüktörün Birlikte Boyutlandırılması

Spiral sınıflandırıcı tahrikinde en sık yapılan kavram hatası, motoru ve redüktörü ayrı ayrı seçmektir. Oysa bu iki bileşen tek bir tahrik sistemi olarak düşünülmelidir. Önce vidanın ihtiyaç duyduğu çıkış devri ve çıkış torku belirlenir; ardından redüktörün çevrim oranı bu çıkış değerlerini sağlayacak şekilde seçilir; en son motor gücü, redüktör girişindeki devir ve torku karşılayacak biçimde hesaplanır. Bu sıralama tersine çevrildiğinde, ya motor gereğinden büyük seçilerek verimsiz çalışır ya da redüktör yetersiz kalarak dişli ömrü kısalır.

Redüktör çıkış mili ile vida mili arasındaki bağlantı da önemlidir. Doğrudan kaplinli, zincir-dişli veya kayış-kasnaklı aktarımın her birinin avantajı vardır; ancak ıslak ve aşındırıcı ortamda doğrudan flanşlı redüktör bağlantısı genellikle en sızdırmaz ve bakımı en kolay çözümdür. Aktarım elemanı seçilirken hizalama hassasiyeti, titreşim ve bakım kolaylığı birlikte değerlendirilmelidir.

Devir Seçiminin Vida Performansına Etkisi

Vidanın dönme hızı, sınıflandırma kalitesini doğrudan etkiler. Çok hızlı dönen bir vida, ince taneleri yeterince çökeltemeden yukarı taşıyabilir ve ayrım keskinliği bozulur; çok yavaş dönen bir vida ise debiyi düşürür ve tıkanma riskini artırır. Bu yüzden çıkış devri, malzemenin çökme hızına ve istenen ayrım boyutuna göre dikkatle belirlenir. Motor-redüktör paketi bu optimum çıkış devrini sağlayacak şekilde seçildiğinde, hem ayrım kalitesi hem de enerji verimi en iyi noktada buluşur. Devir ve gücün uygulamaya göre seçimi, tüm sınıflandırıcı performansının temelidir.

Yanlış Motor Seçiminin Tesise Maliyeti

Spiral sınıflandırıcı tahrikinde yapılan hatalar genellikle tek bir sebepten değil, birkaç eksik kararın üst üste binmesinden kaynaklanır. Yetersiz IP korumalı bir motor seçildiğinde su klemens kutusuna girer ve kısa devre yapar; düşük servis faktörlü bir motor seçildiğinde ani yükte termik atar ve hat durur; korozyona karşı yetersiz korunan bir gövde birkaç sezon içinde paslanarak soğutma kanatlarını kaybeder. Bunların her biri ayrı ayrı küçük görünse de, bir araya geldiğinde planlanmamış duruş, acil motor temini ve üretim kaybı olarak büyür. Sınıflandırıcı durduğunda, ona bağlı tüm kırma-eleme hattı da durduğu için maliyet katlanır.

Doğru yaklaşım, motoru tesisin en zayıf halkası değil, en güvenilir bileşeni haline getirmektir. Bu da baştan biraz daha yüksek IP koruma, doğru gövde malzemesi ve yeterli termik rezerv seçmekle olur. Uzun vadede toplam sahip olma maliyeti açısından, ağır hizmete uygun bir motorun ilk yatırımı, tekrarlayan arıza ve duruş maliyetinin çok altında kalır.

Maden ve Agrega Tesislerinde Uygulama Örnekleri

Spiral sınıflandırıcılar yalnızca tek tip bir tesiste değil, kum yıkama tesislerinden agrega ocaklarına, maden zenginleştirme hatlarından geri kazanım sistemlerine kadar geniş bir alanda kullanılır. Kum yıkama tesislerinde sınıflandırıcı, yıkanan kumdan ince çamuru ayırarak istenen tane dağılımını sağlar; burada motor sürekli ve yüksek nem altında çalışır. Agrega ocaklarında ise iri malzemenin oranı yüksek olduğundan tahrik torku ihtiyacı artar ve daha güçlü bir motor-redüktör paketi gerekir. Maden zenginleştirme hatlarında sınıflandırıcı, öğütme devresiyle birlikte çalıştığından duruşu tüm devreyi etkiler; bu nedenle güvenilirlik en üst önceliktir.

Her uygulamada ortak nokta şudur: sınıflandırıcı tahriki, tesisin genel kapasitesine göre boyutlandırılmalı ve en yoğun çalışma koşulu esas alınmalıdır. Mevsimsel olarak besleme arttığında veya malzeme sertleştiğinde motorun rezervi bu tepe yükü karşılayabilmelidir. Doğru boyutlandırılmış bir tahrik, hem düşük hem de yüksek besleme koşullarında kararlı çalışır ve tesisin verimini korur. Tesis kurulurken yedek motor planlaması yapılması, olası bir arızada hattın hızla yeniden devreye alınmasını sağlar ve plansız duruş süresini en aza indirir.

Sıcaklık ve Titreşim İzlemenin Rolü

Aşındırıcı ve sürekli yük altında çalışan bir tahrikte erken uyarı, en değerli koruma katmanıdır. Sargıya yerleştirilen PTC termistör veya PT100 sensörü, sıcaklık tehlikeli seviyeye ulaşmadan motoru durdurur; bu da vida tıkanması veya aşırı besleme gibi durumlarda sargı yanmasını önler. Yatak titreşiminin izlenmesi ise rulman aşınmasını, dengesizliği ve kaplin bozulmasını erken haber verir. Bu izleme katmanları, plansız duruşu planlı bakıma dönüştürerek tesisin sürekliliğini korur.

• PTC/PT100: Sargı sıcaklığını izleyerek aşırı yükte motoru korur.
• Titreşim ölçümü: Rulman ve kaplin sorunlarını erken haber verir.
• Aşırı akım koruması: Tıkanma anında motoru hızla devreden çıkarır.
• Yatak sıcaklığı: Yağlama yetersizliğini ve su girişini erken gösterir.

Sıkça Sorulan Sorular

Spiral sınıflandırıcı motoru neden mutlaka redüktörlü olmalı?

Helezon vida dakikada yalnızca birkaç ile birkaç on devir döner. Bu kadar düşük devri standart bir asenkron motor doğrudan sağlayamaz; bu nedenle motor görece yüksek devirde döner ve redüktör hem devri düşürür hem de gereken yüksek torku üretir. Tahrik daima motor-redüktör paketi olarak boyutlandırılır.

Islak ortamda hangi IP koruma sınıfı gerekir?

Standart IP55 çoğu sınıflandırıcı için alt sınırdır. Sıçrama, yıkama ve yoğuşmanın yoğun olduğu noktalarda IP65 veya IP66 koruma sınıfı, suyun klemens kutusu ve yatağa girmesini engeller. Mil sızdırmazlığı için ayrıca çift keçe veya V-ring kullanılmalıdır.

Kalkışta motor neden zorlanır, nasıl çözülür?

Tesis durduğunda çamur ve katı malzeme vida çevresinde çöker; tekrar kalkışta vidayı koparmak nominal torkun çok üzerinde bir başlangıç torku gerektirir. Çözüm; yüksek kalkış torklu motor, doğrudan yol verme veya soft starter ile koparma torkunun korunması ve gerekirse servis faktörü yüksek motor seçimidir.

Spiral vida sınıflandırıcı tahriki, yanlış seçimin en pahalıya mal olduğu uygulamalardan biridir. HEM Motor; ıslak ve aşındırıcı ortama uygun, yüksek IP korumalı, pik döküm gövdeli ve redüktör uyumlu motorları üretici güvencesiyle stoktan ve hızlı teslimatla sunar. Tesisinizin vida çapı, debi ve katı yükü verileriyle bize ulaşın; doğru motor-redüktör paketi için teklif alın.
