IE4 90 ve 110 kW Motor: Büyük Güçte Stok, Devir ve Tedarik Seçimi

Büyük güçlü uygulamalarda motor seçimi, küçük güçlere kıyasla çok daha fazla mühendislik gerektirir. 90 kW ve 110 kW gibi güçlerde motor artık bir "raf ürünü" değil; tesisin enerji faturasını, yol verme altyapısını, soğutmasını ve teslim süresini doğrudan belirleyen kritik bir yatırımdır. Bu güç bandında IE4 (Super Premium) verim sınıfına geçmek, yıllık çalışma saati yüksek tesislerde kayda değer bir enerji kazancı anlamına gelir; çünkü büyük güçte küçük bir verim farkı bile mutlak kWh olarak büyük bir tasarrufa dönüşür. Bu yazıda 90 ve 110 kW IE4 motorların kutup/devir seçeneklerini, tipik gövde boylarını (frame), verim kazancını, yol verme ve soğutma gereksinimlerini, stok ve termin yönetimini ve doğru alımın nasıl yapılacağını HEM Motor bakış açısıyla ele alıyoruz. Amacımız, bu güç bandında doğru motoru ilk seferde seçmenizi sağlayacak pratik ve mühendislik temelli bir yol haritası sunmaktır; çünkü büyük güçte yapılan hatalı bir seçimin maliyeti, motorun fiyatından çok daha büyük olabilir.

90 ve 110 kW Neden Kritik Bir Güç Bandı?

90 ve 110 kW, sanayide pompa, fan, kompresör, kırıcı, konveyör ve proses tahriklerinde sık karşılaşılan güçlerdir. Bu bantta motor genellikle gün boyu, çoğu zaman 24 saat sürekli çalışır. Sürekli çalışma, verimin önemini katlar: motor ne kadar verimliyse, aynı mekanik işi yapmak için şebekeden o kadar az güç çeker ve kayıp olarak o kadar az ısı üretir. IE4 sınıfı, IE3'e göre kayıpları belirgin biçimde azaltır; büyük güçte bu fark hem faturada hem de motorun çalışma sıcaklığında kendini gösterir.

Ayrıca bu güçte motorlar ağırdır (yüzlerce kilogram), yol verme akımları yüksektir ve pano/trafo altyapısını zorlar. Bu nedenle 90/110 kW seçimi sadece "kaç kW" sorusuyla bitmez; doğru kutup sayısı, doğru gövde boyu, doğru yol verme yöntemi ve doğru soğutma birlikte planlanmalıdır. Yanlış seçim, ya gereksiz yüksek ilk yatırım ya da sürekli ısınma, titreşim ve erken arıza olarak geri döner.

• Sürekli yük: Yüksek yıllık çalışma saati, verim farkını mutlak tasarrufa çevirir.
• Yüksek yol verme akımı: Doğrudan yol verme şebekeyi zorlayabilir; yumuşak yol verici veya VFD gerekebilir.
• Ağır gövde: Taşıma, montaj ve kaide tasarımı önem kazanır.
• Soğutma: Büyük gövdede ısı yönetimi ve fan/soğutma seçimi kritiktir.

Kutup, Devir ve Gövde Boyu: 90 ve 110 kW IE4

Aynı güç farklı kutup sayılarında farklı devir ve farklı tork üretir. 2 kutup yüksek devir-düşük tork, 4 kutup dengeli, 6 kutup düşük devir-yüksek tork verir. Uygulamanın istediği devir, doğrudan kutup seçimini belirler. Kutup arttıkça aynı güç için gövde boyu da büyür; çünkü düşük devirde aynı gücü vermek daha fazla tork, dolayısıyla daha büyük bir manyetik yapı gerektirir.

Tablodaki gövde boyları tipik değerlerdir ve üreticiye göre küçük farklar gösterebilir. Önemli olan kural şudur: aynı güçte kutup arttıkça (devir düştükçe) gövde büyür, ağırlık ve maliyet artar. Bu yüzden uygulamanın gerçekten ihtiyaç duyduğu devri doğru belirlemek, gereksiz büyük ve pahalı bir motordan kaçınmanın anahtarıdır. Tork ihtiyacını netleştirmek için kW ve devirden tork (Nm) hesabı yazımız yol gösterir; gövde-mil eşleşmesi için ise mil çapı ve gövde tablosu (IEC 56-355) yazımıza bakabilirsiniz.

Büyük Güçte IE4 Verim Kazancı

Verim sınıfının değeri büyük güçte daha da belirginleşir. Küçük bir motorda yüzde birlik verim farkı önemsiz görünebilir; ancak 90-110 kW bandında ve yüksek çalışma saatinde aynı fark yılda binlerce kWh tasarruf demektir. IE4 motor, IE3'e göre daha düşük demir, bakır ve sürtünme kaybıyla çalışır; bu da hem enerji faturasını düşürür hem de motorun daha serin çalışmasını ve daha uzun ömürlü olmasını sağlar. Daha düşük kayıp, aynı zamanda daha az atık ısı demektir; bu da motorun ve çevresindeki ekipmanın çalışma sıcaklığını düşürerek bakım ihtiyacını azaltır.

Yüzde değerleri yaklaşık olup üreticiye ve devre göre değişir; ancak eğilim nettir: büyük güçte IE4'e geçmek, sürekli çalışan tesiste yatırımı genellikle kısa sürede geri öder. Verim kayıplarının nerede azaldığını IE4 motorda verim kayıpları yazımızda; IE3-IE4 yatırım kıyasını ise IE3 mü IE4 mü yatırımı yazımızda detaylandırdık.

Yol Verme ve Soğutma: Büyük Güçte İki Kritik Başlık

90-110 kW motorlar doğrudan yol verildiğinde anma akımının çok üzerinde bir kalkış akımı çeker; bu, şebekede gerilim çökmesine ve trafonun zorlanmasına yol açabilir. Bu nedenle büyük güçte genellikle yumuşak yol verici (soft starter), yıldız-üçgen veya frekans sürücüsü (VFD) tercih edilir. VFD ayrıca devri ihtiyaca göre ayarlayarak pompa ve fan uygulamalarında ek enerji tasarrufu sağlar.

• Doğrudan yol verme: Sadece şebeke ve trafo yeterliyse; küçük gövdelerde daha yaygın, bu güçte dikkatli olunmalı.
• Yıldız-üçgen: Kalkış akımını azaltır; düşük kalkış torku gerektiren yüklerde uygundur.
• Yumuşak yol verici: Yumuşak kalkış ve duruş; mekanik şoku ve akım darbesini azaltır.
• VFD: Tam devir kontrolü ve değişken yükte en yüksek tasarruf; harmonik ve yatak akımına dikkat gerekir.

Soğutma tarafında, büyük gövde daha fazla kayıp ısısı üretir. Düşük devirde VFD ile çalışan motorlarda mil fanı yeterli soğutamayabilir; bu durumda harici cebri (zorlanmış) soğutma fanı gerekir. Bu konuyu IE4 motorda harici cebri soğutma fanı yazımızda ele aldık. VFD ile çalışan büyük motorlarda sargı yalıtımı ve du/dt gerilim piki de önemlidir; inverter duty motor ve du/dt filtresi yazımıza göz atın.

90 ve 110 kW Motorun Tipik Uygulama Alanları

Bu güç bandı, sanayinin omurgasını oluşturan ağır tahriklerde yoğun biçimde kullanılır. Her uygulama farklı bir devir, tork ve yol verme profili istediği için, motoru seçmeden önce uygulamanın karakterini iyi anlamak gerekir:

• Pompa sistemleri: Su, atıksu ve proses pompalarında genellikle 2 veya 4 kutup tercih edilir. Değişken debili sistemlerde VFD ile çalıştırmak ciddi enerji tasarrufu sağlar; çünkü pompa gücü devirle küpsel olarak değişir.
• Fan ve blower: Havalandırma, baca gazı ve proses fanlarında 4 veya 6 kutup yaygındır. Büyük ataletli fanlarda kalkış akımı uzun sürer; bu yüzden yol verme yöntemi dikkatle seçilmelidir.
• Kompresör: Vidalı ve pistonlu kompresörlerde sürekli yüksek yük vardır; IE4 verim kazancı burada en hızlı geri döner.

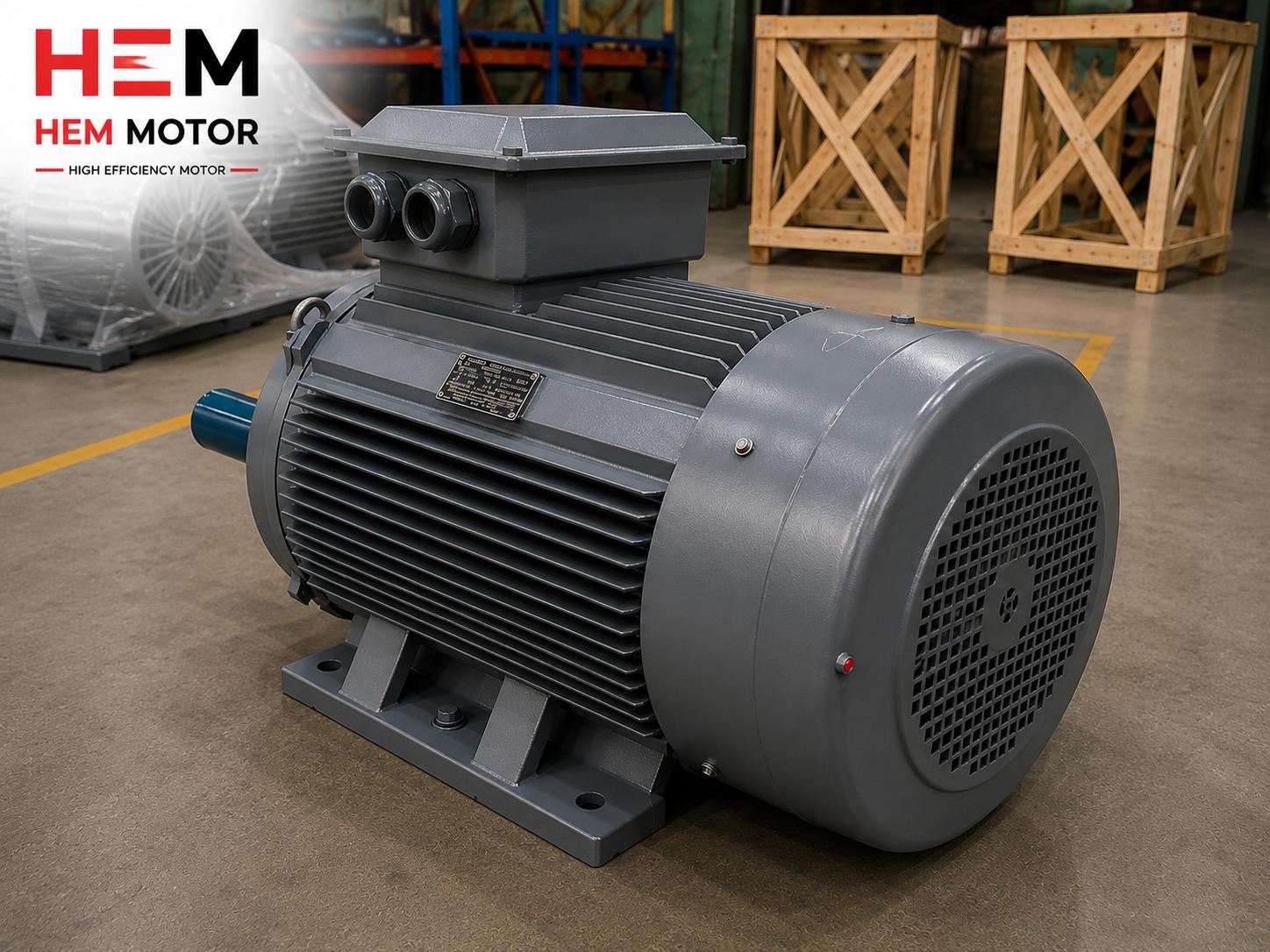

• Kırıcı, değirmen ve konveyör: Yüksek kalkış torku ve darbeli yük içerir; doğru kutup seçimi ve sağlam pik döküm gövde önemlidir.
• Ekstrüder ve proses hatları: Sürekli ve sabit yük; sıcak ortamda soğutma planlaması kritik hale gelir.

Doğru uygulama eşleştirmesi, motorun hem verimli hem uzun ömürlü çalışmasının temelidir. Yanlış kutup veya yetersiz gövde seçimi, motoru sürekli sınırda çalıştırarak ısınma ve titreşim sorunlarına yol açar; bu da hem enerji kaybı hem de beklenmedik duruş maliyeti demektir.

Montaj Tipi, Koruma Sınıfı ve Mekanik Detaylar

Büyük güçlü motorlarda mekanik detaylar küçük güçlere göre daha fazla önem taşır. Montaj tipi (ayaklı B3, flanşlı B5, ayak-flanş B35 veya dikey montaj) makineye bağlantı biçimini belirler ve sipariş aşamasında net olmalıdır. Koruma sınıfı (genellikle IP55) ortam koşuluna göre seçilir; tozlu ve ıslak ortamda daha yüksek koruma gerekebilir. Yalıtım sınıfı F veya H, motorun ısıl yedeğini belirler. Klemens kutusu yönü, kablo giriş tarafı ve kablo kesiti de pano tarafına göre planlanmalıdır; bu güçte kablo kesitleri büyür ve doğru pabuç seçimi kritik olur.

Ağır gövde nedeniyle kaldırma kulakları, kaide tasarımı ve hizalama da titizlikle ele alınmalıdır. Mil-kaplin hizalaması kötü yapılırsa rulman ömrü kısalır ve titreşim artar. Bu güçte radyal ve eksenel yük sınırlarına dikkat etmek, rulman ömrünü doğrudan etkiler; mil radyal ve eksenel yük sınırı yazımız bu konuda yol gösterir.

Stok, Termin ve Tedarik Yönetimi

Büyük güçlü motorlar küçük güçler gibi her zaman raftan teslim edilmez; gövde, kutup ve opsiyon kombinasyonuna göre termin değişebilir. Bu nedenle proje planlamasında motor teslim süresini erken netleştirmek kritik öneme sahiptir. Bir motorun arızalanıp acil ikame gerektiği durumda ise stoktan hızlı teslim, üretim kaybını önleyen en değerli avantajdır.

Doğru tedarik için motorun tüm anma değerlerini (güç, kutup/devir, gerilim, montaj tipi, koruma sınıfı, opsiyonlar) baştan netleştirmek, sonradan yaşanacak uyumsuzlukları önler. Teslim ve kabul muayenesinde izolasyon, dönüş yönü ve titreşim kontrolü yapılması, büyük güçte ek bir güvence sağlar; bu konuyu teslim ve kabul muayenesi yazımızda anlattık. IE4 büyük güç tedarik ve teslim süresi planlamasını ise IE4 premium motor tedariki yazımızda bulabilirsiniz.

Toplam Sahip Olma Maliyeti ve Geri Ödeme Mantığı

Büyük güçlü bir motorun gerçek maliyeti satın alma fiyatından çok daha fazlasıdır. Bir motorun ömrü boyunca harcadığı paranın büyük kısmı enerji faturasından gelir; satın alma bedeli toplam sahip olma maliyetinin (TCO) genellikle küçük bir bölümünü oluşturur. 90-110 kW gibi bir güçte ve sürekli çalışmada, motor yılda on binlerce kilovatsaat enerji tüketir. Bu nedenle birkaç puanlık verim farkı, motorun ömrü boyunca ödenen toplam tutarda büyük bir kalem haline gelir.

IE4 motorun ek satın alma maliyeti, yüksek çalışma saatli bir tesiste genellikle kısa sürede enerji tasarrufuyla karşılanır; bu süreden sonrası net kazançtır. Geri ödeme süresini doğru hesaplamak için motorun yıllık çalışma saatini, ortalama yükünü ve enerji birim maliyetini birlikte değerlendirmek gerekir. Süreksiz ve düşük yüklü çalışmada geri ödeme uzar; bu durumda da yine de IE4'ün daha serin ve uzun ömürlü çalışması bir avantajdır. Doğru karar, sadece ilk yatırımı değil, motorun ömrü boyunca yaratacağı toplam maliyeti gören bir yaklaşımla verilmelidir.

Stoklama ve Devreye Alma Öncesi Kontroller

Büyük güçlü bir motor teslim alındığında hemen devreye alınmayacaksa, uygun şekilde stoklanması gerekir. Nem, yoğuşma ve rulmanların uzun süre hareketsiz kalması büyük motorlarda ek risk oluşturur. Uzun bekleyen motorlarda devreye almadan önce izolasyon direnci (megger) ölçülmeli ve gerekirse sargı kurutulmalıdır. Devreye almadan önce dönüş yönü, titreşim ve rulman sesi kontrol edilmelidir. Bu kontroller büyük güçte bir arızayı baştan yakalayarak pahalı bir duruşu önler ve motorun ilk günden itibaren güvenle çalışmasını sağlar.

Doğru 90/110 kW IE4 Alımı için Kontrol Listesi

• Uygulamanın gerçek devrini belirleyin ve kutup sayısını buna göre seçin; gereksiz düşük devir gövdeyi büyütür.
• Yıllık çalışma saatini hesaplayın; yüksekse IE4 verim kazancı yatırımı hızla geri öder.
• Yol verme yöntemini şebeke ve trafo kapasitesine göre planlayın.
• VFD kullanılacaksa soğutma, du/dt ve yatak akımı önlemlerini baştan dahil edin.
• Montaj tipi, gerilim ve koruma sınıfını netleştirip teslim süresini erken teyit edin.

Sık Sorulan Sorular

90 kW yerine 110 kW motor alıp yedek pay bırakmak mantıklı mı?

Bir miktar yedek pay faydalı olabilir, ancak aşırı boyutlandırma verimi düşürür ve ilk yatırımı artırır. Motor en yüksek verimini anma yükünün yakınında verir; sürekli çok düşük yükte çalışan büyük motor hem pahalı hem de verimsizdir. Doğru yaklaşım, gerçek yükü ölçüp makul bir pay ile doğru gücü seçmektir.

Büyük güçte IE4 ile IE3 arasındaki fark gerçekten hissedilir mi?

Evet. Yüzde olarak fark küçük görünse de, 90-110 kW gibi büyük güçte ve yüksek çalışma saatinde mutlak tasarruf (kWh) büyüktür. Sürekli çalışan tesiste bu fark, IE4'ün ek maliyetini genellikle kısa sürede karşılar ve ardından net kazanca döner.

Bu güçte doğrudan yol verme yapabilir miyim?

Şebeke ve trafonuz yüksek kalkış akımını kaldırabiliyorsa teknik olarak mümkündür; ancak çoğu tesiste yumuşak yol verici veya VFD tercih edilir. Bu hem şebekeyi korur hem mekanik şoku azaltır. Doğru yöntem, şebeke kapasitenize ve yük tipinize göre belirlenmelidir.

90/110 kW motor için hangi gövde boyunu beklemeliyim?

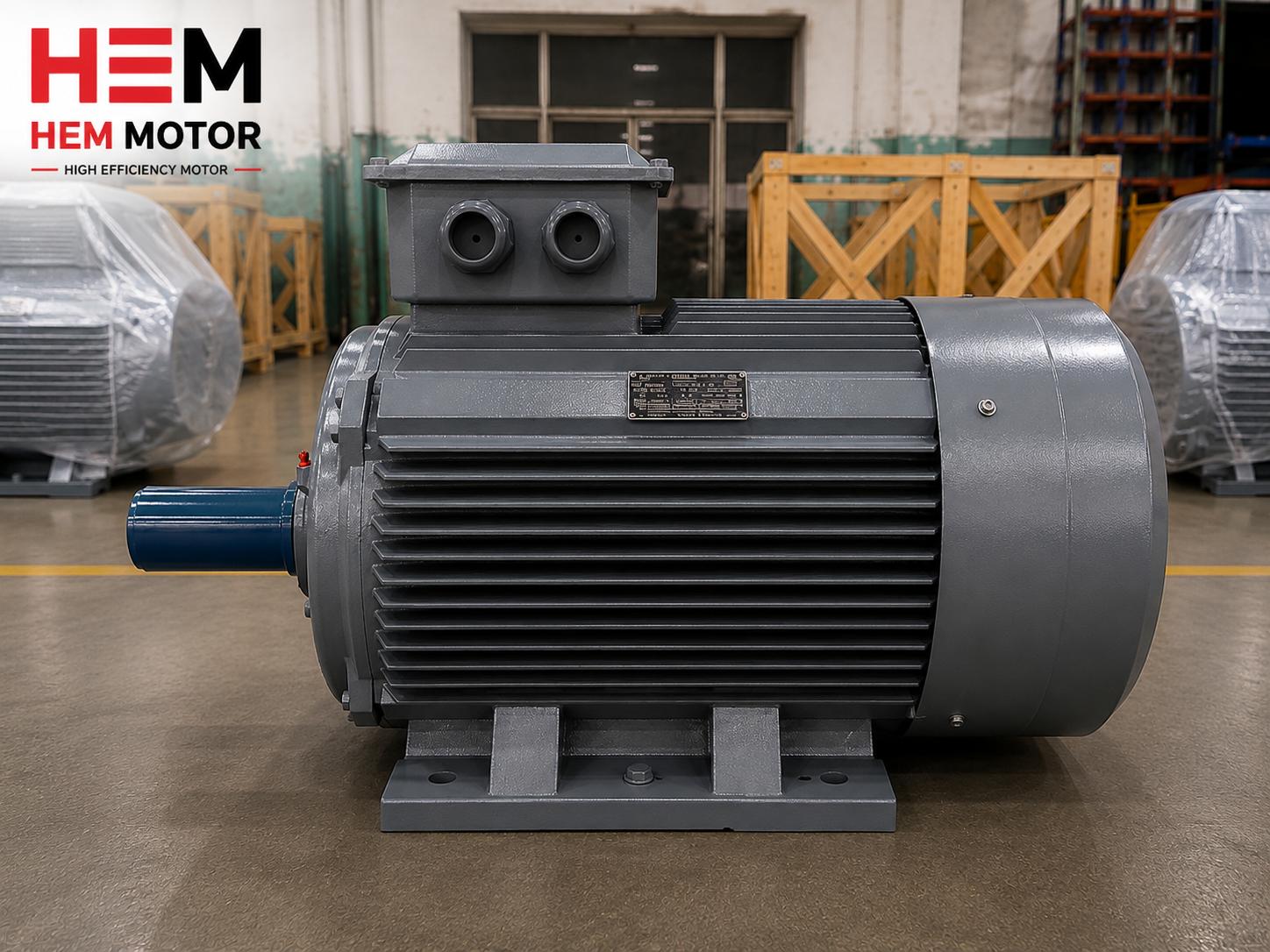

Gövde boyu güce, kutup sayısına ve üreticiye bağlı olarak değişir. Genel olarak bu güç bandında 280 ve 315 gövde boyları öne çıkar; düşük devirli (6 kutup) seçeneklerde gövde büyür. Kesin gövde boyu, montaj tipi ve mil çapı için sipariş öncesinde teknik veriler netleştirilmeli ve makine bağlantısıyla uyumu doğrulanmalıdır.

Üretici Stoğu ve Hızlı Teslim için HEM Motor

90 ve 110 kW IE4 motor seçiminde doğru kutup, doğru gövde, doğru yol verme ve doğru soğutma bir araya geldiğinde hem enerji hem işletme tarafında büyük kazanç elde edilir. HEM Motor mühendis ekibi, uygulamanızın yük profilini, devir ihtiyacını ve şebeke koşullarını birlikte değerlendirerek size en uygun büyük güç motorunu önerir. Üretici stoğu ve hızlı teslim avantajıyla projenizi zamanında tamamlamak için bizimle iletişime geçin ve teklif alın.
