Verimli bir motor satın aldınız; peki etikette yazan verim, sahada gerçekten elde edildi mi? Tasarruf raporu hazırlarken “tahmini kazanç” yerine ölçülmüş gerçek tasarruf koymak isteyen tesisler için cevap, güç analizörüyle saha veriminin doğrulanması ve bunun bir IPMVP (Uluslararası Performans Ölçüm ve Doğrulama Protokolü) çerçevesinde belgelenmesidir. Bu yazıda güç/enerji analizörüyle giriş gücü, akım ve güç faktörü ölçümünü, gerçek saha verimini, IPMVP’nin M&V (ölçüm ve doğrulama) mantığını ve baseline-sonrası karşılaştırmayla gerçek tasarruf raporunu kavramsal olarak ele alıyoruz.

Güç analörü ile verimli motorun saha verimini ölçme ve IPMVP doğrulama

Etiket Verimi ile Saha Verimi Neden Farklıdır?

Motorun etiketindeki verim, standart laboratuvar koşullarında ve anma yükünde ölçülen değerdir. Sahada ise motor; kısmi yükte çalışabilir, şebeke gerilimi dalgalanabilir, harmonik bozulma olabilir, kayış-kaplin iletim kaybı eklenebilir ve ortam koşulları farklılaşabilir. Bu nedenle sahadaki gerçek verim, etiket değerinden sapabilir. Bu farkı kavramsal olarak ele alan etiket verimi ile saha verimi farkı yazısı bu yazının temelini oluşturur. Verimin nasıl tanımlandığı ve test edildiği için verim nasıl ölçülür (IEC 60034-2-1) yazısına bakabilirsiniz.

Güç Analizörü Neyi Ölçer?

Güç (enerji) analizörü, motorun beslemesine bağlanarak elektriksel büyüklükleri eşzamanlı ölçer:

  • Giriş gücü (kW): Motorun şebekeden çektiği gerçek aktif güç. Saha veriminin paydası budur.
  • Akım (A): Yük seviyesini ve dengesizliği gösterir.
  • Gerilim (V): Şebeke seviyesi ve faz dengesi.
  • Güç faktörü (cosφ): Çekilen reaktif gücü ve yük oranını yorumlamaya yarar.
  • Harmonikler (THD): Güç kalitesinin verime etkisini gösterir.

Saha verimi kavramsal olarak, milden alınan mekanik güç ile şebekeden çekilen elektriksel giriş gücünün oranıdır. Mekanik çıkış gücü çoğu sahada doğrudan ölçülemediği için, yük oranı ve motor karakteristiğiyle birlikte değerlendirilir. Güç faktörünün kısmi yükte nasıl düştüğünü asenkron motorda güç faktörü (cos fi) ve yüksek verimli motorda güç faktörü yazıları açıklar.

Saha Veriminde En Çok Sapma Yaratan Etkenler

Ölçümü doğru yorumlamak için sapma kaynaklarını bilmek gerekir:

1. Kısmi Yükte Çalışma

Aşırı boyutlandırılmış motor, anma yükünün çok altında çalışırsa verim ve güç faktörü düşer. Doğru boyutlandırmayı motoru kaç yükte çalıştırmalı ve IE4 kısmi/düşük yükte verim yazıları ele alır.

2. Harmonik ve Güç Kalitesi

Sürücüler ve şebeke harmonikleri ek kayıp yaratır. Bkz. harmonik ve güç kalitesinin verime etkisi ve VFD ve harmonik kaynaklı ısınma.

3. İletim Kayıpları

Kayış-kaplin ve hizalama hataları milden sonra kayıp ekler. Bkz. doğru kayış ve kaplin seçimi ve bakımın motor verimine etkisi.

4. Boşta/Rölanti Kaybı

Yük olmadan dönen motor enerji yer. Bkz. rölanti ve boşta çalışma kaybı.

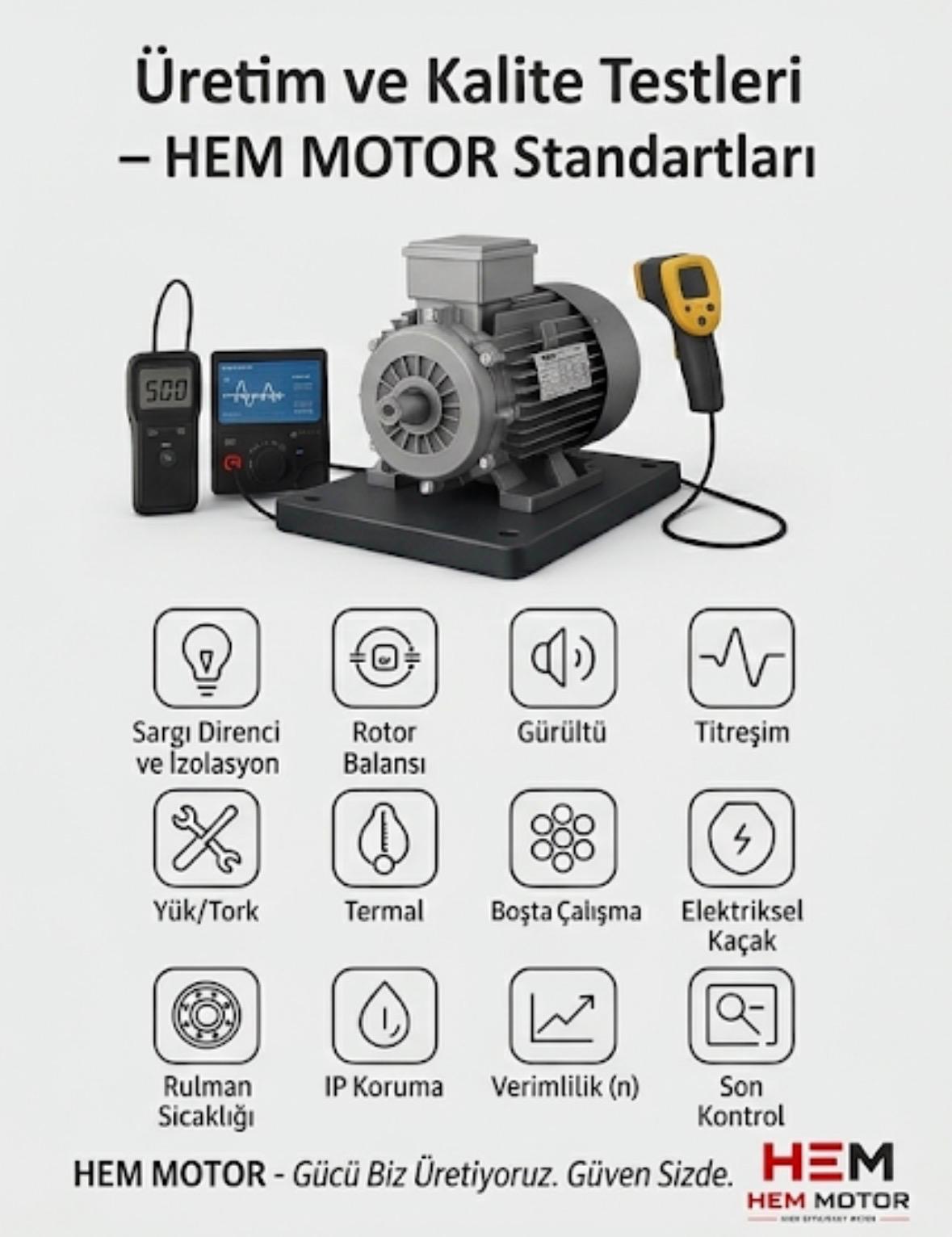

IPMVP M&V protokolüyle baseline ve sonrası tasarruf karşılaştırması

IPMVP Nedir? Ölçüm ve Doğrulama (M&V) Mantığı

IPMVP, enerji verimliliği projelerinde elde edilen tasarrufun nasıl ölçülüp doğrulanacağını standartlaştıran uluslararası bir çerçevedir. Temel mantığı basittir: Tasarruf = (Referans/Baseline Tüketim) − (İyileştirme Sonrası Tüketim), ancak bu fark adil olması için aynı çalışma koşullarına göre düzeltilir. M&V’nin temel adımları:

  • Baseline (referans) ölçümü: İyileştirmeden önce mevcut motorun giriş gücü, çalışma saati ve yük profili güç analizörüyle ölçülür.
  • Değişkenlerin kaydı: Üretim miktarı, çalışma saati, ortam gibi tasarrufu etkileyen değişkenler not edilir.
  • İyileştirme sonrası ölçüm: Verimli motora geçildikten sonra aynı büyüklükler aynı yöntemle ölçülür.
  • Normalizasyon: İki dönem farklı koşullarda çalıştıysa, karşılaştırma aynı koşula göre düzeltilir (örn. aynı çalışma saati/üretim).
  • Tasarruf raporu: Düzeltilmiş baseline ile sonrası karşılaştırılarak gerçek tasarruf belgelenir.

IPMVP, ölçüm sınırına göre farklı seçenekler (örneğin yalnızca etkilenen ekipmanın ölçülmesi ya da tüm tesis sayacının izlenmesi) sunar. Motor değişimi gibi nokta iyileştirmelerde, etkilenen motorun giriş gücünün ölçülmesi tipik bir yaklaşımdır. Yıllık tasarrufu ölçme ve belgelemeyi yıllık tasarrufu ölçme ve belgeleme, yük profili loglamayı ise motor yük profili ve veri loglama yazısı tamamlar.

Baseline-Sonrası Karşılaştırma: Adil Tasarruf Nasıl Hesaplanır?

Ölçümün güvenilir olması için baseline ile sonrası dönemin aynı “iş” üzerinden karşılaştırılması gerekir. Örneğin eski motor günde 16 saat, yeni motor 12 saat çalıştıysa, ham tüketim farkı yanıltıcı olur; bu yüzden tüketim aynı çalışma saatine ya da aynı üretim miktarına göre normalize edilir. Aynı şekilde yük profili, üretim hacmi ve ortam koşulları da düzeltmeye katılır. Bu yaklaşım, “motoru değiştirdik, fatura düştü” gibi kanıtlanamayan iddialar yerine, savunulabilir bir tasarruf belgesi üretir. ISO 50001 enerji yönetimiyle entegrasyonu ISO 50001 ve motor verimliliği, finansman tarafını ise enerji performans sözleşmesi (EPC/ESCO) yazısı ele alır.

Ölçümü Kimin Yapması ve Nasıl Raporlanması Gerekir?

Saha ölçümü, tesis enerji yöneticisi ya da yetkin bir ölçüm ekibi tarafından, kalibre edilmiş bir güç analizörüyle yapılmalıdır. Ölçüm noktası, süre ve koşullar baseline ve sonrası dönemde tutarlı olmalıdır. Rapor genellikle şunları içerir: ölçüm yöntemi (IPMVP seçeneği), ölçüm sınırı, baseline verileri, sonrası veriler, normalizasyon varsayımları ve net tasarruf. Bu çerçeve, enerji verimliliği denetimi ve teşvik başvurularında da kullanılır. Denetime hazırlığı enerji verimliliği denetimine hazırlık ve TCO mantığını yüksek verimli motorda TCO yazısı destekler. Daha geniş içerik için yüksek verimli motorlar kategorimize ve tüm modeller için ana sayfamıza bakabilirsiniz.

VFD ile Pompa ve Fanda Doğrulama

Tasarruf çoğunlukla yalnızca motordan değil, VFD ile devir düşürmekten gelir. Bu durumda saha ölçümü, afinite yasasının gerçek kazancını doğrulamak için kritiktir. Bkz. VFD ile pompa ve fanda enerji tasarrufu ve sistem verimini bütünsel ele alan pompa sisteminde gerçek verim yazıları.

Ölçüm Süresi ve Temsil Edilebilirlik

Tek bir anlık ölçüm, motorun gerçek işletme davranışını temsil etmeyebilir. Bir motor gün içinde farklı yüklerde çalışıyorsa, yalnızca bir anı ölçmek yanıltıcı sonuç verir. Bu nedenle ölçüm, tipik bir çalışma döngüsünü kapsayacak kadar uzun sürmeli ya da veri loglama ile günlük/haftalık profil çıkarılmalıdır. Özellikle değişken yüklü hatlarda, ortalama giriş gücü ve yük dağılımı ancak yeterli süreli kayıtla anlaşılır. Bu yaklaşım, hangi motorun değiştirilmesi gerektiğini de ortaya çıkarır; bkz. motor yük profili ve veri loglama. Filo genelinde ölçeklenebilir tasarrufu tek motordan filoya tasarruf yazısı ele alır.

Yük Oranını Belirlemek: Verimi Doğru Yorumlamanın Anahtarı

Saha veriminin doğru yorumlanması için motorun hangi yük oranında çalıştığını bilmek gerekir. Ölçülen giriş gücü ve akım, motorun anma değerleriyle karşılaştırılarak yük oranı tahmin edilir. Çok düşük yük oranında verim ve güç faktörü düşer; bu, motorun aşırı boyutlandırılmış olabileceğine işaret eder. Aşırı boyutlandırmanın tasarrufu nasıl yediğini motoru kaç yükte çalıştırmalı ve verim sınıfı ve doğru boyutlandırma yazıları açıklar. Bu yorum, ölçüm verisini eyleme dönüştüren adımdır: yük oranı düşükse, doğru boyutlu bir motora geçmek başlı başına tasarruf sağlar.

Reaktif Güç ve Güç Kalitesi: Faturadaki Gizli Etki

Saha ölçümü yalnızca aktif gücü değil, reaktif güç ve güç kalitesini de görünür kılar. Düşük güç faktörü, şebekeden çekilen reaktif gücü artırır ve bazı tarifelerde reaktif ceza doğurur. Güç analizörüyle cosφ ölçmek, kondansatör (kompanzasyon) ihtiyacını ve harmonik bozulmanın boyutunu ortaya koyar. Bu da gerçek tasarruf hesabının yalnızca kWh değil, güç kalitesi tarafını da kapsamasını sağlar. Reaktif ceza ve düzeltmeyi güç faktörü ve reaktif ceza, harmoniklerin gizli kaybını ise harmonik ve güç kalitesi yazısı ele alır. Karbon ve raporlama tarafı için karbon ayak izini düşürmek yazısına bakabilirsiniz.

Sıkça Sorulan Sorular

Saha verimini ölçmek için motoru durdurmam gerekir mi?

Hayır. Güç analizörü besleme tarafına bağlanarak motor çalışırken giriş gücü, akım, gerilim ve güç faktörünü ölçer. Önemli olan, ölçümün motorun gerçek işletme yükünde ve yeterli süreyle yapılmasıdır; böylece kısmi yük ve değişken koşullar da kayda girer.

IPMVP zorunlu mu, yoksa öneri mi?

IPMVP zorunlu bir yasa değil, uluslararası kabul gören bir M&V çerçevesidir. Tasarrufu savunulabilir ve karşılaştırılabilir biçimde belgelemek isteyen tesisler, enerji yönetim sistemleri ve performans sözleşmeleri için ortak bir dil sağladığından yaygın olarak tercih edilir.

Baseline ölçümünü atlayıp doğrudan yeni motoru ölçsem olmaz mı?

Baseline olmadan “ne kadar tasarruf ettiniz” sorusu nesnel olarak cevaplanamaz; çünkü karşılaştırma referansı yoktur. Bu yüzden mümkünse iyileştirmeden önce mevcut motorun ölçülmesi, M&V’nin temelidir. Baseline alınamadıysa, motor karakteristiği ve mühendislik tahminiyle yaklaşık bir referans oluşturulabilir.

Doğru Ölçüm İçin Pratik İpuçları

Saha ölçümünün güvenilir olması için birkaç pratik noktaya dikkat edilmelidir. Güç analizörü kalibre edilmiş olmalı ve akım pensleri (CT) doğru yönde ve doğru kademede bağlanmalıdır; yanlış bağlantı, güç ve güç faktörü okumalarını hatalı gösterir. Ölçüm, motorun gerçek işletme yükünde ve mümkünse tipik bir çalışma döngüsünü kapsayacak şekilde yapılmalıdır. Üç fazlı motorlarda fazların dengesi de kontrol edilmeli; çünkü faz dengesizliği hem verimi düşürür hem de ölçüm yorumunu zorlaştırır. Şebeke gerilimindeki dalgalanma ve harmonik bozulma not edilmeli, böylece sapmaların kaynağı anlaşılabilir. Son olarak baseline ve sonrası ölçümlerin aynı noktadan, aynı cihazla ve aynı yöntemle yapılması, karşılaştırmanın adil olmasını sağlar. Faz dengesizliği ve tek faz kaybını tek faz kaybı (phase loss), gerilim toleransını ise gerilim toleransı ve şebeke dalgalanması yazısı ele alır. Bu basit önlemler, ölçülen tasarrufun gerçeği yansıtmasını ve raporun savunulabilir olmasını sağlar. Ölçümün doğru yorumlanması için motorun etiket değerlerinin (kW, devir, akım, verim, cosφ) de elde bulunması gerekir; bunları okumak için IE3 motor etiketini okuma yazısına bakabilirsiniz. Etiket değerleriyle saha ölçümünü karşılaştırmak, gerçek saha veriminin etiketten ne kadar saptığını net biçimde gösterir ve tasarruf hesabının güvenilirliğini artırır.

TCO ve Yatırım Önceliklendirme ile Birleştirmek

Saha ölçümüyle elde edilen gerçek tasarruf verisi, yalnızca bir raporun değil, doğru yatırım kararının da temelidir. Ölçülen tasarruf, motorun satın alma bedeli, enerji maliyeti ve bakım giderini kapsayan toplam sahip olma maliyeti (TCO) hesabına girdiğinde, hangi motorun ne zaman değiştirileceği nesnel olarak önceliklendirilebilir. Çok sayıda motoru olan bir tesiste, en çok çalışan ve en düşük saha verimine sahip motorlar ölçümle tespit edilip önce değiştirilirse, yatırım en hızlı geri döner. Bu yaklaşım, enerji yönetim sisteminin (ISO 50001) sürekli iyileştirme döngüsüyle de uyumludur. TCO hesabını yüksek verimli motorda TCO, yatırım önceliklendirmesini ISO 50001 ve yatırım önceliklendirme ve verim sınıfı yatırım kararını IE3 mü IE4 mü yatırımı yazısı ele alır. Böylece güç analizörüyle başlayan ölçüm, somut bir tasarruf belgesinden ölçülebilir bir yatırım planına uzanan bütünsel bir zincirin ilk halkası olur.

Ölçüm Verisinden Tasarruf Raporuna: Adım Adım Akış

Saha ölçümünü somut bir tasarruf belgesine dönüştürmek için izlenen tipik akış şudur. Önce mevcut motorun beslemesine güç analizörü bağlanır ve baseline döneminde giriş gücü, akım, gerilim, güç faktörü ve harmonikler kaydedilir; aynı dönemde çalışma saati ve üretim miktarı not edilir. Ardından verimli motora geçilir ve aynı ölçüm noktasında, aynı yöntemle ölçüm tekrarlanır. İki dönem farklı koşullarda çalıştıysa, tüketim aynı çalışma saatine ya da aynı üretim miktarına göre normalize edilir; böylece karşılaştırma adil olur. Son olarak düzeltilmiş baseline ile sonrası karşılaştırılarak net tasarruf hesaplanır ve rapora yöntem, ölçüm sınırı, varsayımlar ve sonuç işlenir. Bu akış, “tahmini” değil “ölçülmüş” tasarruf ürettiği için enerji yönetim sistemlerinde, teşvik başvurularında ve performans sözleşmelerinde güvenle kullanılabilir. Yıllık tasarrufu ölçme ve belgelemeyi yıllık tasarrufu ölçme ve belgeleme, denetime hazırlığı enerji verimliliği denetimine hazırlık, teşvik tarafını ise teşvikler ve KOSGEB destekleri yazısı tamamlar. Bakımın tasarrufu nasıl koruduğunu bakımın motor verimine etkisi yazısında bulabilirsiniz; çünkü ölçülen tasarruf, ancak doğru bakımla kalıcı olur.

Teklif Alın

Verimli motora geçişinizde gerçek tasarrufu ölçüp belgelemek için doğru motoru birlikte seçelim ve saha doğrulama yaklaşımını planlayalım. İhtiyacınızı paylaşın; uygulamanıza uygun verimli motoru önerelim. Hızlı teklif için +90 (532) 345 49 86 numarasından arayın veya iletişim sayfamızdan yazın.

Ölçüm ve Doğrulama Kontrol Listesi

  • Baseline ölçümü (mevcut motor) yapıldı mı?
  • Giriş gücü, akım, gerilim, güç faktörü kaydedildi mi?
  • Çalışma saati ve yük profili belgelendi mi?
  • Ölçüm sınırı (IPMVP seçeneği) belirlendi mi?
  • İyileştirme sonrası aynı yöntemle ölçüm planlandı mı?
  • Normalizasyon değişkenleri (saat/üretim) tanımlandı mı?
  • Harmonik ve güç kalitesi etkisi değerlendirildi mi?
  • Net tasarruf raporu için format hazır mı?
