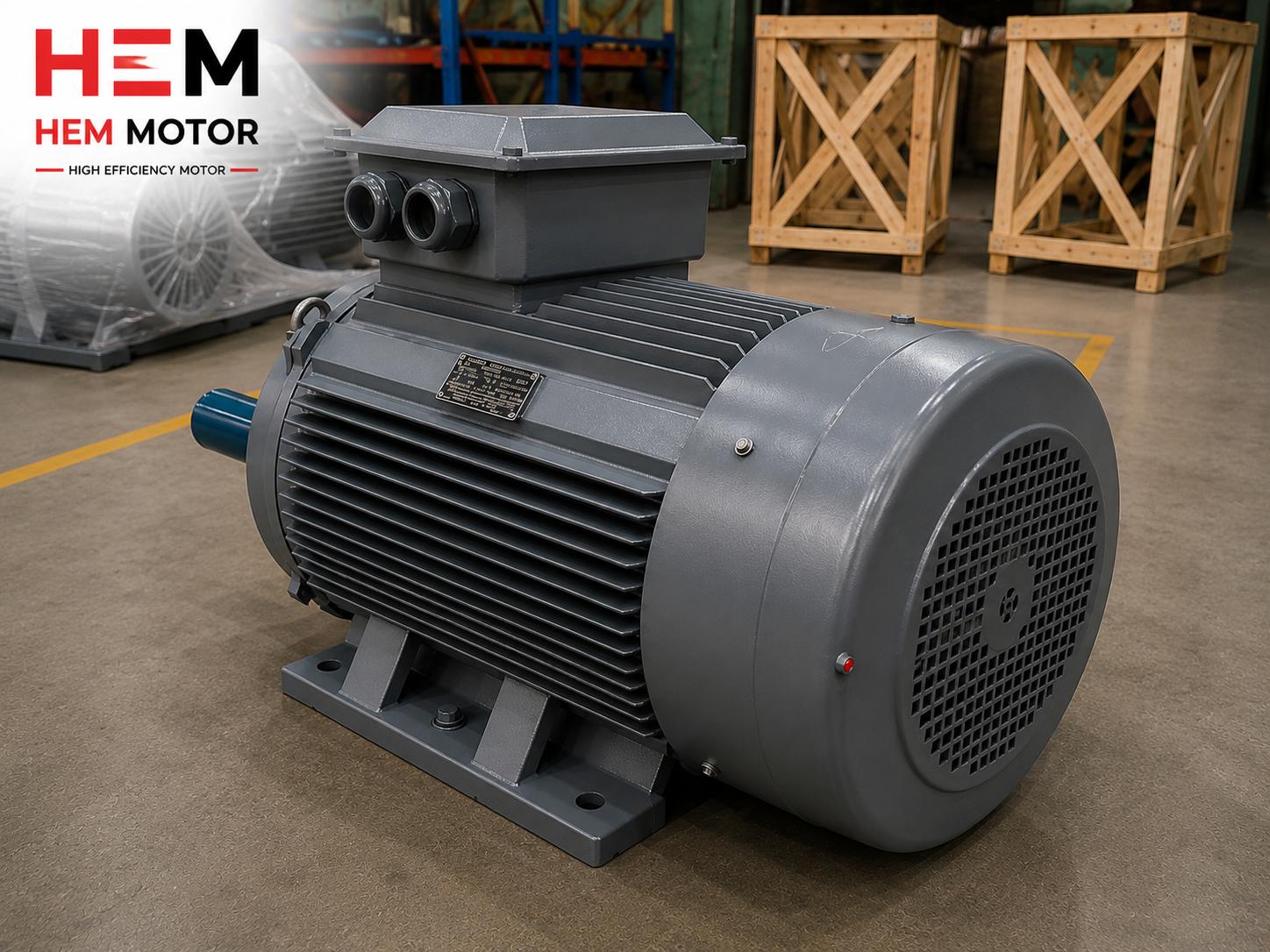

Pik Döküm Motorda 12 Kutup 500 d/dk: Düşük Devir, Yüksek Tork Seçimi

Pik döküm gövdeli bir motorda 12 kutup ve yaklaşık 500 d/dk anma devri istemek, sıradan bir sipariş değildir. Bu, motorun çok düşük devirde, buna karşılık çok yüksek torkla çalışacağı anlamına gelir ve çoğu zaman redüktörü tamamen devre dışı bırakarak yükü doğrudan tahrik etmenin (direct drive) yoludur. Büyük endüstriyel fanlar, yavaş dönen proses karıştırıcıları, değirmen tahrikleri ve soğutma kuleleri gibi uygulamalarda 12 kutuplu motorlar; redüktörün ilk maliyetini, periyodik bakımını, yağ değişimini ve kademe başına gelen verim kaybını ortadan kaldırarak sade ve güvenilir bir çözüm sunar. Ancak bu seçim bedelsiz değildir: aynı güçte 4 veya 6 kutuplu bir motora kıyasla gövde belirgin biçimde büyür, verim ve güç faktörü bir miktar düşer, ağırlık ve fiyat artar. Bu yazıda 12 kutup 500 d/dk pik döküm motorun nerede mantıklı olduğunu, 8 ve 10 kutuplu alternatiflerle nasıl kıyaslandığını, döküm gövdenin neden bu uygulamalarda kritik olduğunu ve doğru seçimi nasıl yapacağınızı HEM Motor mühendislik bakışıyla ayrıntılı olarak ele alıyoruz.

Kutup sayısı arttıkça senkron devir düşer. 50 Hz şebekede 2 kutup 3000, 4 kutup 1500, 6 kutup 1000, 8 kutup 750, 10 kutup 600 ve 12 kutup 500 d/dk senkron devir verir. Asenkron motorda gerçek devir, kaymadan (slip) dolayı bu değerin biraz altındadır; örneğin 12 kutuplu bir motorda anma devri yaklaşık 480-495 d/dk aralığına oturur. Düşük devir, aynı güçte daha yüksek tork demektir; çünkü mekanik güç, tork ile açısal hızın çarpımıdır (P = T·ω). Devir yarıya inerse, aynı gücü taşımak için tork iki katına çıkar. İşte 12 kutuplu motorun hem cazibesi hem de mühendislik zorluğu tam olarak buradan gelir: yüksek torku üretmek için motorun manyetik devresi, demir kesiti ve sargı bakırı büyümek zorundadır.

Bu yazıyı okuduktan sonra, elinizdeki yükün gerçekten 12 kutup mu yoksa 8/10 kutup mu istediğini, doğrudan tahrikin mi yoksa redüktörlü çözümün mü daha uygun olduğunu ve pik döküm gövdenin neden tartışmasız tercih edildiğini netleştirebileceksiniz.

12 Kutup 500 d/dk Neden Tercih Edilir?

Bazı yükler doğası gereği yavaş ve yüksek torkludur. Büyük bir soğutma kulesi fanı, bir proses karıştırıcısı veya bir bilyalı değirmen, dakikada yalnızca birkaç yüz devirle dönmek ister. Bu devri 1500 d/dk'lık bir motordan redüktörle elde etmek yerine, doğrudan 500 d/dk'lık bir motorla tahrik etmek hem mekanik olarak daha basittir hem de uzun vadede daha güvenilirdir. Redüktör, bir dişli kademesi demektir; her dişli kademesi yağlama, sızdırmazlık, ısınma ve tipik olarak %2-4 arası verim kaybı getirir. Çok kademeli redüktörlerde bu kayıp daha da artar. Doğrudan tahrikte bu kademe hiç yoktur; motor mili doğrudan yükü çevirir.

Doğrudan tahrikin sağladığı somut avantajlar şunlardır:

• Redüktörsüz doğrudan tahrik: Dişli kutusu, ara kaplin ve ilave yatak gerekmez; sistem sadeleşir, arıza noktası azalır.
• Düşük gürültü ve titreşim: Yavaş dönen yük daha sessiz çalışır; dişli çıngıltısı ve dengesizlik etkisi ortadan kalkar.
• Yüksek başlangıç torku: Büyük atalet momentli yükleri (büyük fan kanatları, dolu karıştırıcı) yumuşakça kaldırır.
• Uzun ömür: Düşük devir, yatak ve sızdırmazlık elemanlarında aşınmayı azaltır; yağlama aralıkları uzar.
• Düşük bakım maliyeti: Redüktör yağı, conta ve dişli aşınması gibi periyodik kalemler ortadan kalkar.

Bu nedenle 12 kutuplu doğrudan tahrik motoru, ilk yatırımı 4 kutup + redüktör çözümüne yakın veya bazen daha yüksek olsa bile, toplam sahip olma maliyeti (TCO) açısından çoğu zaman avantajlı çıkar. Özellikle 7/24 çalışan, durması maliyetli proseslerde redüktörsüz çözümün güvenilirliği belirleyici olur.

Kutup Sayısı, Devir ve Tork İlişkisi

Aşağıdaki tablo, 50 Hz şebekede kutup sayısına göre senkron devri ve aynı güç (örnek olarak 30 kW) için yaklaşık anma torkunu göstermektedir. Tork değerleri, P = 2·π·n·T / 60 bağıntısından türetilmiş yaklaşık değerlerdir; gerçek motorda kayma ve verim nedeniyle hafif farklılık olur. Tablo, kutup sayısı arttıkça torkun ve dolayısıyla gövde boyutunun nasıl büyüdüğünü görsel olarak ortaya koyar.

Tablodan da görüleceği gibi, aynı güçte kutup sayısı 4'ten 12'ye çıktığında tork yaklaşık üç katına çıkar. Bu yüksek torku iletebilmek için motorun mıknatıslama akımı, hava aralığı geometrisi, demir kesiti ve dolayısıyla gövde boyutu büyür. Bu yüzden 12 kutuplu bir 30 kW motor, 4 kutuplu 30 kW motora göre belirgin biçimde daha büyük, daha ağır ve daha pahalıdır. Doğru güç ve kutup seçimi için çıkış devri ve tork üzerinden redüktörlü motor seçimi yazımız, doğrudan tahrikle redüktörlü çözümü kıyaslamada doğrudan yardımcı olur. Tork hesabının matematiği için ise kW ve devirden tork (Nm) hesabı yazımıza bakabilirsiniz.

Verim ve Güç Faktörü Neden Düşer?

Düşük devirli, çok kutuplu motorlarda manyetik devre daha fazla kutup çifti içerir ve her kutup için ayrı bir manyetik yol oluşturulması gerekir. Bu, mıknatıslama (manyetik alanı kurma) için gereken reaktif akımı artırır. Reaktif akımın artması güç faktörünü (cosφ) düşürür; tipik olarak 2-4 kutuplu motorlarda 0,85-0,90 olan güç faktörü, 12 kutuplu motorlarda 0,70-0,78 aralığına inebilir. Aynı şekilde demir kayıpları görece artar ve verim, eşdeğer 4 kutuplu motora göre birkaç puan düşer. Bu, motorun kötü olduğu anlamına gelmez; fizik gereği düşük devirde elektriksel verimin bir kısmının feda edilmesidir. Yine de redüktör elendiğinde sistem genelinde toplam verim çoğu zaman doğrudan tahrik lehine döner.

8 ve 10 Kutupla Kıyas: Ne Zaman 12 Kutba Çıkmalı?

Eğer uygulama 600-750 d/dk aralığında çalışabiliyorsa, 8 veya 10 kutuplu bir motor genellikle daha ekonomik ve verimlidir; çünkü gövde daha küçük, güç faktörü daha yüksek ve fiyat daha düşük kalır. 12 kutba ancak yük gerçekten 500 d/dk civarı çok düşük devir istiyorsa veya redüktörü tamamen elemek kritik bir gereksinimse çıkılır. Pratik bir kural olarak: önce yükün gerektirdiği devri net belirleyin, ardından bu devre en yakın senkron devri veren kutup sayısını seçin. Gereğinden fazla kutup seçmek, gereksiz yere büyük, ağır ve pahalı bir motor almak demektir. Devir-güç dengesini ve frekans etkisini anlamak için 50 Hz altında çalıştırma ve V/f eğrisi yazımız faydalıdır.

Pik Döküm Gövdenin Rijitliği Neden Kritik?

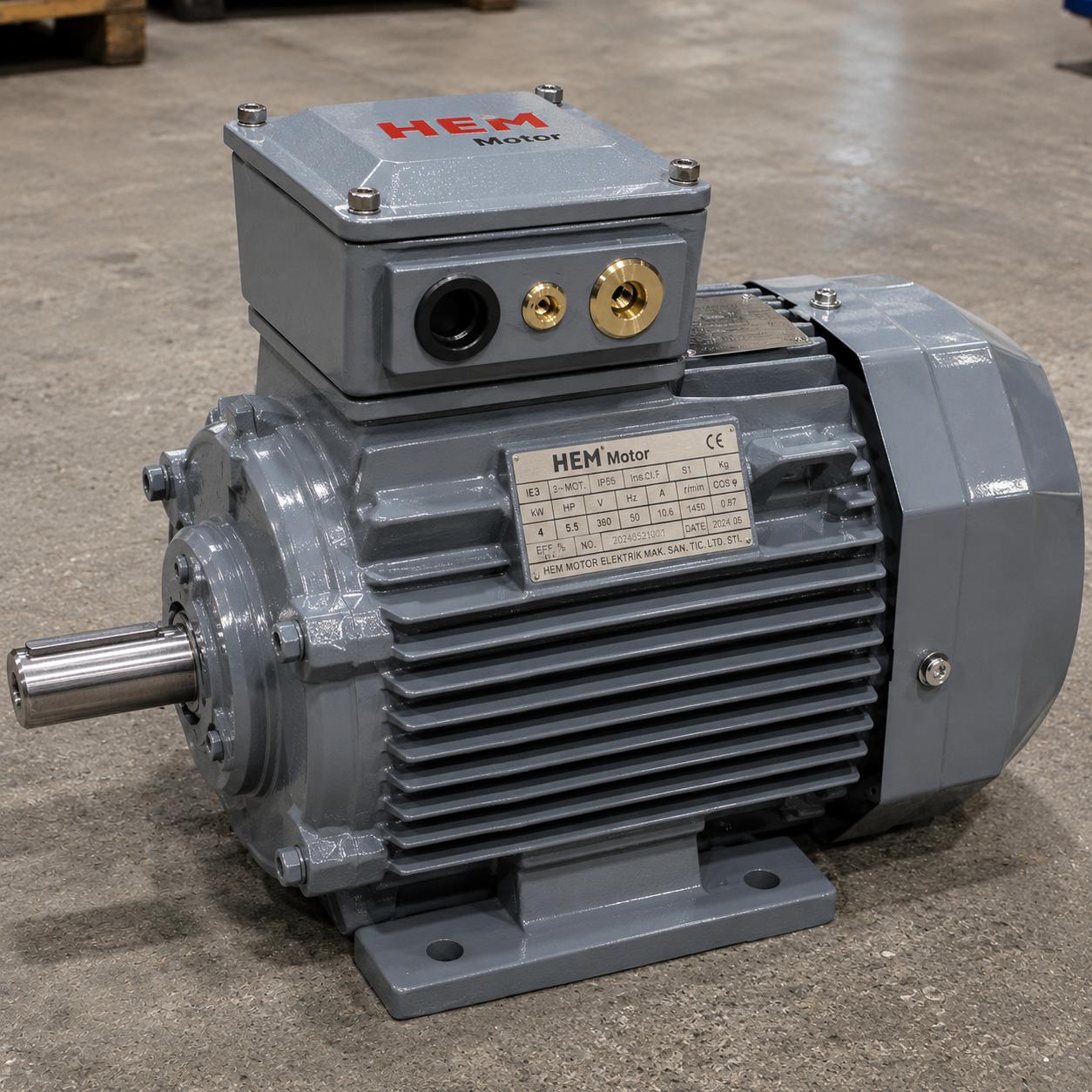

Düşük devirli, yüksek torklu motorlarda gövdeye binen mekanik zorlanma büyüktür. Yüksek tork, mil ve yataklar üzerinden gövdeye reaksiyon kuvveti olarak yansır; ayrıca büyük fan veya değirmen gibi yükler kaçınılmaz olarak titreşim üretir. Pik döküm (gri dökme demir) gövde, alüminyum gövdeye göre çok daha yüksek rijitliğe ve titreşim sönümleme kapasitesine sahiptir. Dökme demirin grafit yapısı, iç sürtünme yoluyla titreşim enerjisini ısıya çevirerek sönümler. Bu sayede büyük fan veya değirmen gibi titreşimli, ağır yüklerde gövde deforme olmaz, hizalama (alignment) bozulmaz ve yataklar uzun ömürlü kalır.

• Yüksek mekanik rijitlik: Yüksek tork reaksiyonu altında gövde bükülmez, mil ekseni kaymaz.
• Titreşim sönümleme: Dökme demirin yüksek iç sürtünmesi titreşimi yutar, gürültüyü düşürür.
• Ağır hizmet dayanımı: Değirmen, kırıcı, karıştırıcı gibi darbeli ve dalgalı yüklere uygundur.
• Termal kararlılık: Düşük devirde dahili fan soğutması zayıfladığı için döküm gövdenin yüksek ısı kütlesi ve geniş kanatlı yüzeyi avantaj sağlar.
• Dış ortam dayanımı: Korozyona ve mekanik darbeye karşı alüminyumdan daha dirençlidir; soğutma kulesi gibi nemli ortamlara uygundur.

Düşük devirde dahili (mile bağlı) fanın soğutma etkisi azaldığından, bu motorlarda termal sınırlar dikkatle değerlendirilmelidir. F/H izolasyon sınıfı ve gerekirse harici (cebri/bağımsız tahrikli) soğutma fanı bu noktada önem kazanır. Sıcaklık izleme için sargıya yerleştirilen PT100 ve PTC termistör ile koruma, büyük güçlü düşük devirli motorlarda standart bir önlemdir.

Hangi Uygulamalar 12 Kutup İster?

12 kutup 500 d/dk pik döküm motorların en sık kullanıldığı alanlar şunlardır:

• Büyük endüstriyel ve eksenel fanlar: Yüksek hava debisi gerektiren, büyük çaplı, düşük devirli kanatlar.
• Soğutma kulesi fanları: Redüktörsüz doğrudan tahrik ile sessiz, güvenilir ve düşük bakımlı çalışma.
• Proses karıştırıcıları (mikserler/agitatörler): Yoğun ve viskoz karışımlarda yüksek tork, düşük devir.
• Bilyalı/çubuklu değirmen tahrikleri: Ağır, atalet momenti çok yüksek, darbeli yükler.
• Havalandırma ve baca gazı fanları: Büyük debili, düşük gürültü gereksinimli sistemler.
• Yavaş konveyör ve elek tahrikleri: Yüksek başlangıç torku gerektiren düşük devirli sistemler.

Bu uygulamaların ortak paydası, yükün doğal çalışma devrinin düşük olması ve yüksek torkla yumuşak kalkış istemesidir. Bu profil tam olarak 12 kutuplu doğrudan tahrik motorunun güçlü olduğu alandır. Kalkış momenti ve atalet etkisini değerlendirmek için kalkış momenti ve anma momenti (DOL) yazımız yol gösterir.

Doğru Seçim İçin Kontrol Listesi

12 kutup 500 d/dk bir motor seçerken şu adımları izleyin: önce yükün gerektirdiği gerçek çalışma devrini ve tork-devir eğrisini belirleyin; ardından atalet momentini (GD² veya J) hesaplayın; kalkış sıklığını ve görev tipini netleştirin; redüktörlü ve redüktörsüz çözümün toplam maliyetini kıyaslayın; son olarak ortam koşullarına (nem, toz, sıcaklık) göre koruma sınıfı ve soğutma yöntemini seçin. Bu adımlar atlandığında ya gereğinden büyük bir motor alınır ya da kalkışta zorlanan, ısınan bir sistem ortaya çıkar.

Atalet Momenti ve Kalkış Davranışı

Büyük fanlar ve değirmenler yüksek atalet momentine (GD² veya J) sahip yüklerdir. Bu yükler durağan haldeyken devreye girdiğinde, motorun bu büyük kütleyi yavaşça hızlandırması gerekir. 12 kutuplu doğrudan tahrik motorunda kalkış süresi, küçük kutuplu motorlara göre daha uzun olabilir; çünkü düşük devirde dönen büyük bir kütlenin ataletini yenmek zaman alır. Bu uzun kalkış süresi boyunca motor yüksek akım çeker ve ısınır. Bu nedenle yüksek ataletli yüklerde kalkış akımını ve süresini sınırlamak için yumuşak yol verici (softstarter) veya frekans dönüştürücü (sürücü) kullanmak yaygın bir uygulamadır. Sürücü ile rampa süresi ayarlanarak hem mekanik şok hem de elektriksel zorlanma azaltılır. Doğrudan yol vermenin (DOL) yeterli olup olmadığını, yükün atalet momenti ve izin verilen kalkış süresi belirler.

Pratikte, 12 kutuplu motorun anma akımı küçük kutuplu eşdeğerine göre daha yüksektir ve güç faktörü düşüktür; bu yüzden kablo kesiti, kontaktör ve koruma elemanları bu yüksek akıma göre seçilmelidir. Aksi halde doğru boyutlandırılmamış bir koruma elemanı yanlış tetiklenebilir veya yetersiz kalabilir. Motorun etiketindeki anma akımı, güç faktörü ve verim değerlerini doğru okumak, tesisatın ve korumanın doğru boyutlandırılması için ilk adımdır.

Stok ve Tedarik Açısından Değerlendirme

12 kutuplu düşük devirli motorlar, 2 ve 4 kutuplu standart motorlara göre daha az talep gören, projeye özel ürünlerdir. Bu nedenle tedarik süreleri ve stok durumu, proje planlamasında önemli bir kalemdir. HEM Motor olarak sık talep gören güç ve gövde sınıflarında bu motorları stoktan sunarken, özel gereksinimler için hızlı üretim ve tedarik sağlıyoruz. Doğru kutup, doğru gövde ve doğru soğutma çözümünü baştan belirlemek, hem teslim süresini kısaltır hem de sahada sürpriz yaşanmasını önler. Bu yüzden seçim aşamasında uygulamanın tüm parametrelerini, yani devir, tork, atalet, görev tipi ve ortam koşullarını net biçimde paylaşmak büyük önem taşır.

Soru-Cevap

12 kutuplu motor 4 kutuplu motora göre neden daha az verimli?

Düşük devirde aynı gücü taşımak için daha yüksek tork ve dolayısıyla daha yüksek mıknatıslama akımı gerekir. Çok kutuplu manyetik devre, mıknatıslama için daha fazla reaktif akım çeker; bu da demir kayıplarını ve reaktif yükü artırarak verim ile güç faktörünü bir miktar düşürür. Buna karşılık redüktörü elediği için sistem genelinde toplam verim çoğu zaman yine de yüksek kalır.

12 kutup 500 d/dk yerine 4 kutup + redüktör kullanmak daha mı iyi?

Duruma bağlıdır. Çok düşük devir, yüksek güvenilirlik, düşük bakım ve sessiz çalışma isteniyorsa doğrudan tahrik 12 kutup avantajlıdır. Daha küçük gövde, düşük ilk maliyet ve esnek çıkış devri önemliyse, redüktörlü 4 kutup tercih edilebilir. Uygulamanın titreşim, gürültü, bakım ve süreklilik gereksinimleri kararı belirler.

Pik döküm gövde alüminyuma göre şart mı?

Bu güç ve tork sınıfında pratikte evet. Yüksek tork reaksiyonu, titreşim ve ağır hizmet koşulları döküm gövdenin rijitliğini ve sönümleme kapasitesini gerektirir. Küçük güçlerde alüminyum yeterli olsa da büyük, düşük devirli motorlarda pik döküm gövde fiilen standarttır.

HEM Motor olarak pik döküm gövdeli, düşük devirli yüksek torklu motorları farklı kutup ve güç sınıflarında stoktan ve hızlı tedarikle sunuyoruz. Üretici güvencesi ve geniş stok ağıyla, uygulamanızın devir, tork ve atalet gereksinimlerine göre doğru kutup sayısını birlikte belirleyelim. Projeniz için teklif almak ve mühendislik desteği için bizimle iletişime geçin; doğru motor seçimi, hem ilk yatırımınızı hem de yıllarca sürecek işletme maliyetinizi belirler.
