Çift milli parçalayıcı (twin-shaft shredder), atık yönetimi, geri dönüşüm ve madencilik ön kırma hatlarında en zorlu motor uygulamalarından biridir. İki ters yönde dönen, bıçaklı (knife/hook) mil, kütükten metale, paletten lastiğe, hacimli atıktan cevhere kadar her türlü malzemeyi düşük devirde ama çok yüksek torkla yırtarak parçalar. Bu uygulamada motor seçimi, klasik bir konveyör ya da pompa motorundan tamamen farklıdır: burada belirleyici olan güç değil, tork, sıkışmaya dayanım ve ağır hizmet görev tipidir. Bu rehberde çift milli shredder motoru seçiminin tüm kritik başlıklarını; yüksek tork üretimi, düşük devir, sıkışmada reversing ve tork sınırlama, S1/S4 ağır hizmet, pik döküm gövde ve IP65 toz korumasını ele alıyoruz.

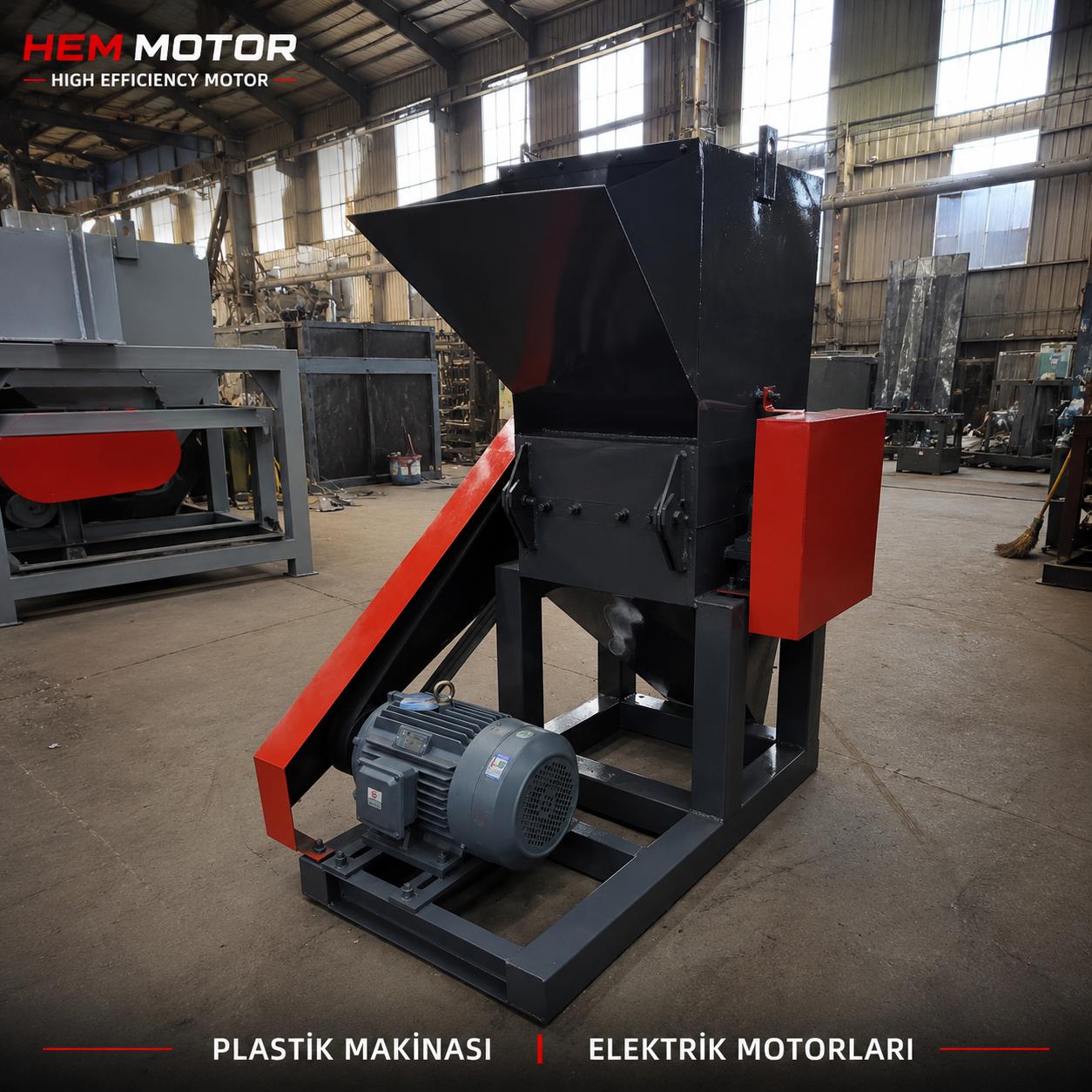

Çift milli parçalayıcı (shredder) tahrik motoru ve redüktör grubu

Çift Milli Shredder'da Motorun Görevi Neden Farklıdır?

Bir shredder, malzemeyi kesmek için yüksek kuvvet uygular. İki mil birbirine ters yönde döner; bıçaklar malzemeyi yakalar, içeri çeker ve makaslama etkisiyle koparır. Bu süreçte motor neredeyse sürekli yüksek tork üretmek zorundadır ve sık sık ani yük artışlarıyla (sert bir parça, sıkışan bir metal) karşılaşır. Bu yüzden shredder tahrikinde motor tek başına değil, yüksek redüksiyonlu bir redüktörle birlikte kullanılır. Redüktör, motorun yüksek devir-düşük tork çıkışını, shredder milinin ihtiyaç duyduğu düşük devir-çok yüksek tork çıkışına dönüştürür.

Bu mantık, taş kırma ve madencilik motorlarındaki yaklaşımla benzerdir. Ön kırma ve kırma-eleme hattındaki diğer motorlarla birlikte değerlendirmek için konkasör ve taş kırma tesisi için motor seçimi ve kırma-eleme tesisinde elek ve besleyici motorları yazılarımız iyi bir temel sunar. Geri dönüşüm hattındaki tüm motorların tedariki için beton geri dönüşüm ve inşaat atığı kırma motoru içeriği de ilgili olabilir.

Tork mu, Güç mü? Hangisi Önce Gelir?

Shredder seçiminde sık yapılan hata, motoru sadece kW üzerinden seçmektir. Oysa shredder'da kritik büyüklük mil çıkış torkudur (Nm). Aynı kW'lık iki tahrik grubu, farklı redüksiyon oranlarıyla çok farklı çıkış torkları üretir. Düşük devirli, yüksek torklu çıkış için redüktör oranı yükselir; motor gücü ise bu torku istenen mil devrinde sürdürebilecek şekilde belirlenir. Tork ve güç ilişkisini netleştirmek için motor gücü hesabı ve maden ve cevher değirmeni motorları: yüksek tork yazılarımızı inceleyin.

Düşük Devir ve Yüksek Redüksiyonlu Redüktör

Çift milli shredder milleri tipik olarak çok düşük devirlerde (genellikle 10-40 d/d aralığında) döner. Bu düşük devir, hem kesme kuvvetini artırır hem de malzemeyi içeri çekme (yakalama) yeteneğini iyileştirir. Yüksek devir, shredder'da malzemenin sıçramasına ve bıçakların hızlı aşınmasına yol açar. Bu nedenle motor + redüktör grubu, 1500 d/d'lik standart motor devrini mil çıkışında onlarca kat düşürür.

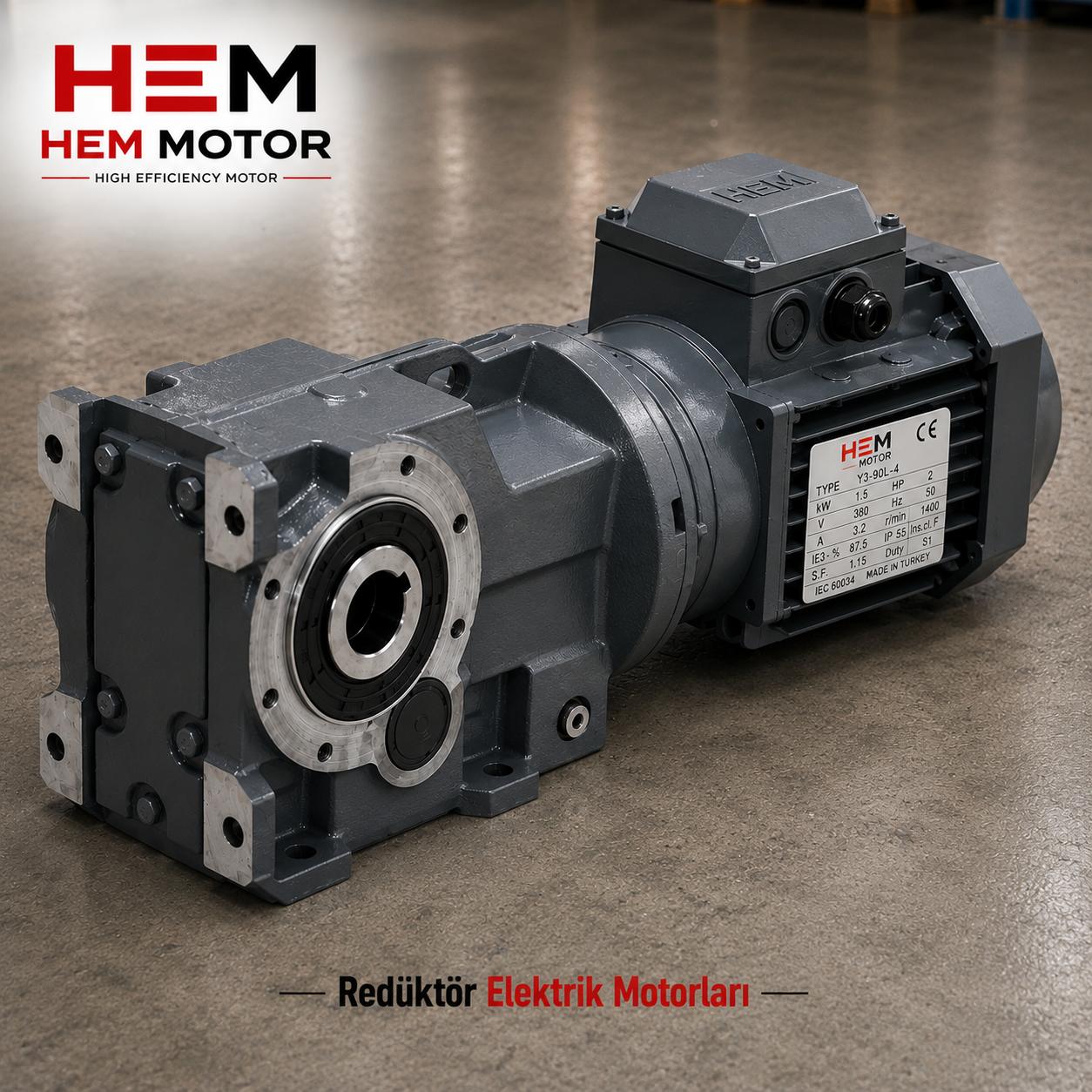

Redüksiyon oranı seçimi, redüktör tipiyle doğrudan ilişkilidir. Yüksek tork ve şok yük taşıyan shredder'larda genellikle sağlam, yüksek verimli konik helisel veya çok kademeli redüktörler tercih edilir. Redüktör tipleri ve seçimi konusunda K serisi konik helisel mi sonsuz dişli mi, redüktöre uygun motor eşleştirmesi için redüktöre motor eşleştirme (IEC) ve redüktörlü/ayrı motor kararı için redüktörlü motor mu ayrı motor + redüktör mü yazılarımız yol gösterir. Düşük devirli doğrudan tahrik alternatifini değerlendirmek için düşük devirli yüksek kutuplu motorlar yazısına da bakabilirsiniz.

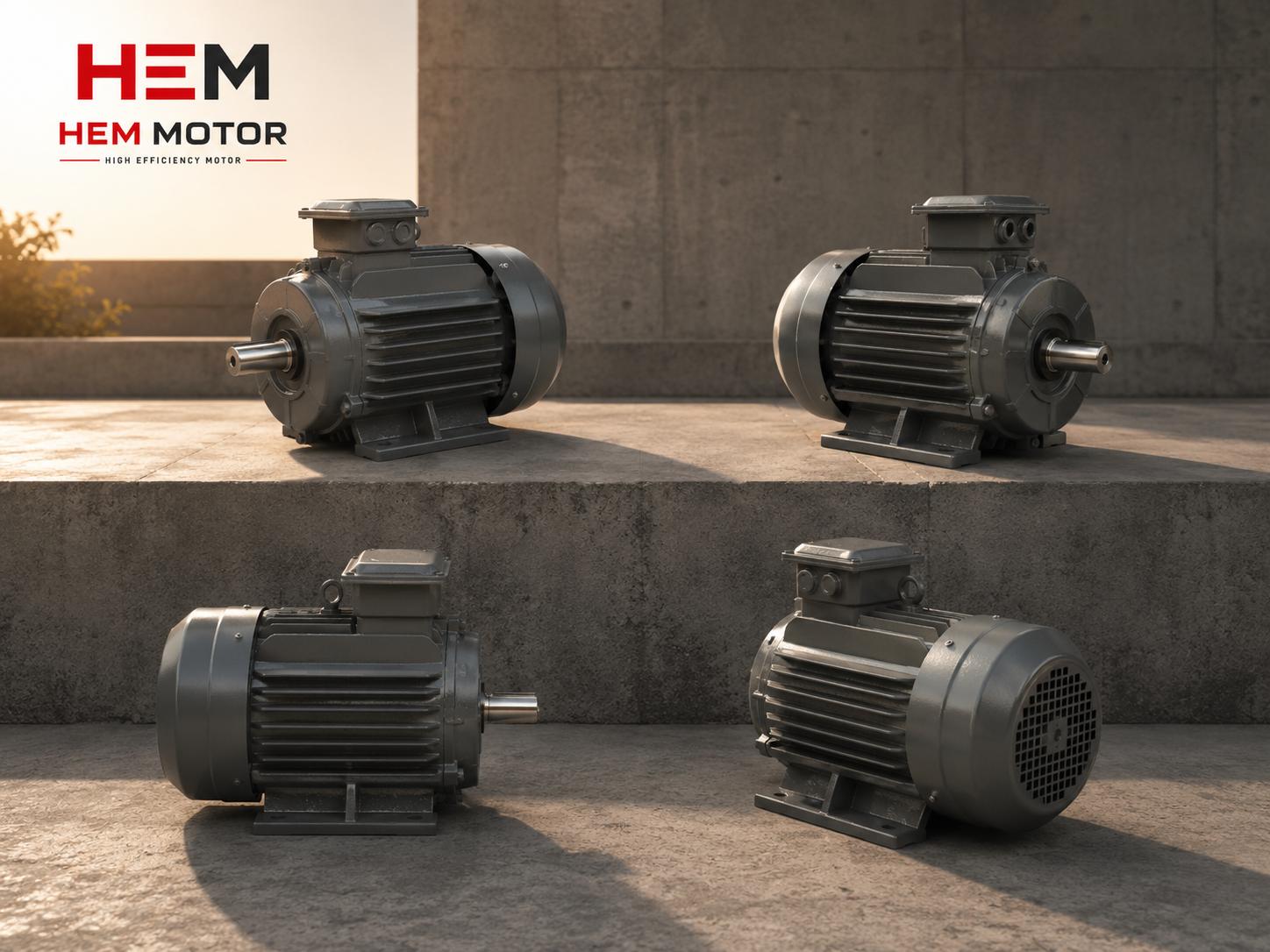

Shredder milinin düşük devir yüksek tork çıkışı ve sıkışmada reversing kontrolü

Sıkışmada Reversing ve Tork Sınırlama

Shredder'ın doğasında sıkışma vardır. Parçalanamayan sert bir parça (örneğin büyük bir metal blok) millerin arasına sıkışırsa, motor kilitlenme noktasına gelir ve aşırı akım çeker. Bu durumda iki koruma mekanizması devreye girer:

Reversing (ters dönüş): Sıkışma algılandığında tahrik, milleri kısa süre ters yönde döndürerek sıkışan parçayı serbest bırakır ve tekrar ileri yönde dener. Bu otomatik reversing döngüsü, çoğu modern shredder kontrol sisteminde standarttır ve motor tarafında çift yönlü çalışmaya uygun bir tahrik gerektirir. Dönüş yönü ve faz sırası kontrolü için motorun dönüş yönü ve faz sırası yazısı faydalıdır.

Tork sınırlama: Tahrik, motorun çekebileceği maksimum torku (dolayısıyla akımı) bir üst sınırda tutar. Bu sınır, hem motoru hem redüktörü hem de bıçakları aşırı yükten korur. Tork sınırlama, frekans sürücü (VFD) ile çok hassas yapılabilir; VFD aynı zamanda reversing döngüsünü de yönetir. Bu nedenle çift milli shredder'larda VFD'li tahrik yaygındır. VFD ile asenkron motor ve asenkron motor moment sınıfları (Design N/H) yazıları, yüksek kalkış momenti ve tork yönetimi açısından önemlidir.

Volan ve Atalet ile Darbeli Yük Yönetimi

Shredder, kesme anında ani tork pikleri üretir. Bazı tasarımlarda, tahrik ile shredder mili arasına volan (flywheel) konularak bu darbeler emilir; volan, atalet enerjisini depolayıp piklerde geri vererek motoru rahatlatır. Darbeli yük, atalet ve volan etkisini darbeli yükte motor seçimi: volan ve atalet yazısında ayrıntılı bulabilirsiniz. Motorun moment sınıfı ve kalkış momenti de bu noktada belirleyicidir.

Ağır Hizmet Görev Tipi: S1 ve S4

Shredder motoru, görev profiline göre seçilmelidir. Sürekli besleme yapılan bir geri dönüşüm hattında shredder neredeyse kesintisiz çalışır; bu, sürekli çalışma görev tipi S1 demektir ve motor tam yükte sürekli ısı dengesi kurabilmelidir. Buna karşılık, parti parti (batch) beslenen, sık başlatma-durdurma ve reversing içeren uygulamalar S4 (sık kalkışlı kesintili görev) profiline girer. S4'te kalkış sayısı ve atalet, motorun ısınmasını doğrudan etkiler. Görev tiplerinin seçim üzerindeki etkisini elektrik motoru görev tipi (S1-S6) seçimi yazısı ayrıntılı açıklar.

Sık reversing'li uygulamalarda motorun ısınma sınıfı ve sıcaklık artışı kritik hale gelir. Bu konuda asenkron motorda ısınma sınıfı ve sıcaklık artışı ve sargı sıcaklığını izlemek için PT100 ve PTC termistör ile sıcaklık izleme yazılarımız doğrudan uygulanabilir önerilerdir.

Pik Döküm Gövde ve IP65 Toz Koruması

Shredder ortamı serttir: titreşim, darbe, toz ve sıklıkla nem bir aradadır. Bu koşullarda pik döküm (cast iron) gövdeli motor tercih edilir. Pik döküm gövde, alüminyuma göre çok daha yüksek mekanik rijitlik ve darbe dayanımı sunar; shredder'ın ürettiği titreşimi ve şok yükleri daha iyi taşır. Pik döküm gövdenin darbe ve ağır yük altındaki üstünlüğünü pik döküm gövdeli motorda darbe dayanımı ve rijitlik yazısında, pik döküm ile alüminyum kıyasını ise pik döküm mü alüminyum gövde mi içeriğinde bulabilirsiniz.

Toz koruması da en az gövde kadar önemlidir. Atık ve maden ön kırmada havada yoğun toz bulunur; bu toz motorun içine girerse sargı ve rulman ömrünü kısaltır. Bu yüzden shredder motorlarında IP65 ve üzeri koruma sınıfı önerilir. IP koruma sınıflarının ne anlama geldiğini IP koruma sınıfı seçimi (IP55, IP65, IP66) yazısında, tozlu saha şartlarındaki uygulamasını ise konkasör motorunda toz sızdırmazlığı yazısında detaylandırdık. Toz ve nemin birlikte olduğu maden sahalarında motor koruma stratejisi için taş ocağı ve maden sahasında motor koruma içeriği yararlıdır.

Rulman Ömrü ve Yağlama

Düşük devirli, yüksek torklu ve darbeli çalışan shredder tahrikinde rulmanlar zorlanır. Güçlendirilmiş, doğru yağlanan rulmanlar ve etkili sızdırmazlık, duruş süresini azaltır. Konkasör ve değirmen motorlarındaki rulman ömrü yaklaşımı shredder için de geçerlidir; konkasör ve değirmen motorunda rulman ömrü yazısı darbe, toz ve yağlama dengesini açıklar. Plastik kırma gibi yük profili değişken uygulamalarda plastik enjeksiyon ve kırma makinelerinde motor seçimi içeriği yük profiline göre alımı netleştirir.

Yağ keçesi ve sızdırmazlık, tozlu ve nemli shredder ortamında rulman ömrünü doğrudan belirler. Mil tarafından içeri sızan toz, gres ile karışarak aşındırıcı bir macun oluşturur ve rulmanı kısa sürede bitirir. Bu yüzden çift keçeli, V-ring veya labirent sızdırmazlıklı motorlar tercih edilmelidir. Bu konuyu pik döküm motorda yağ keçesi ve sızdırmazlık yazısında ayrıntılı ele aldık. Soğutma kanatçıklarına biriken toz da motorun ısı atımını düşürür; düzenli temizlik ve doğru soğutma yöntemi seçimi için pik döküm motorda soğutma kanatçıkları ve kir birikimi içeriğine bakın.

Mekanik Bağlantı: Mil, Kama ve Kaplin Uyumu

Shredder tahrikinde motor-redüktör-mil hattındaki mekanik bağlantı, tork aktarımının zayıf halkasıdır. Yanlış seçilmiş bir kaplin veya hizalanmamış bir mil, yüksek torkta titreşim, ısınma ve erken arıza yaratır. Esnek mi rijit mi kaplin seçileceği, hizalama toleransları ve montaj için esnek mi rijit mi kaplin? mil hizalama yazısı kapsamlı bir kaynaktır. Mil çapı, kama ölçüleri ve kaplin-kasnak uyumunu doğru sipariş etmek için pik döküm motorda mil çapı, kama ve kaplin içeriğini inceleyin. Doğru gövde boyu ve güç eşleşmesini ise pik döküm motorda gövde boyu ve güç eşleşmesi yazısı netleştirir.

Yol Verme ve Kalkış Akımı Yönetimi

Yüksek redüksiyonlu, yüksek ataletli bir shredder tahriki, kalkış anında motoru zorlar. Doğrudan yol vermede (DOL) kalkış akımı çok yükselir ve şebekede gerilim düşümüne yol açar. Bu nedenle shredder'larda yumuşak yol verme yöntemleri tercih edilir. VFD'li tahrik zaten yumuşak kalkış sağlar; VFD kullanılmayan, sadece sürekli ileri çalışan büyük shredder'larda ise yumuşak yol verici (softstarter) kullanılabilir. Softstarter boyutlandırması ve bağlantı tipleri için IE3 motorda softstarter uyumu yazımıza, kalkış akımının nedenleri için ise asenkron motorda kalkış akımı (LRA) yazısına bakın. Büyük güçlerde bilezikli motor ve sıvı dirençli yol verici de bir alternatiftir; sıvı dirençli yol verici ve bilezikli motor yazısı bu yaklaşımı açıklar.

Reversing'li çalışmada motor sık sık yön değiştirip yeniden hızlanır; bu da kalkış sayısını artırır. Görev tipi S4 değerlendirmesinde bu kalkış sayısı, motorun termik boyutlandırmasında belirleyicidir. Anma momenti ile kalkış momenti ilişkisini doğru kurmak için IE3 motorda anma ve kalkış momenti içeriği yol gösterir.

Tesis Geneli Motor Yönetimi ve Duruş Maliyeti

Shredder, çoğu geri dönüşüm ve maden ön kırma hattının kalbidir; durduğunda tüm hat durur. Bu yüzden shredder motorunun güvenilirliği, tek bir makinenin değil tüm tesisin verimini etkiler. Arıza ve duruş maliyetini azaltmanın yolu, doğru boyutlandırılmış motor, kaliteli rulman, etkili koruma ve hazır yedek stoktur. Konkasör tesisinde motor arızası ve duruş maliyeti yaklaşımı shredder için de geçerlidir; konkasör tesisinde motor arızası ve duruş maliyeti yazısı bu konuyu ele alır. Sürekli vardiyalı tesislerde motor filosunu yönetmek için üç vardiya çalışan tesislerde motor filosu yönetimi içeriğine bakabilirsiniz.

Geri dönüşüm ve plastik kırma tesislerinin tüm motor ihtiyacını birlikte planlamak için geri dönüşüm ve plastik kırma tesisi motorları, atık yakma ve kompost hatları için atık yakma ve kompost tesisi motorları yazılarımız tedarik planınızı kolaylaştırır.

Sıkça Sorulan Sorular

Çift milli shredder motorunu kW'a göre mi yoksa torka göre mi seçmeliyim?

Önce mil çıkış torkunu (Nm) belirleyin, ardından bu torku istenen mil devrinde sürdürecek motor gücünü (kW) ve redüksiyon oranını seçin. Sadece kW üzerinden seçim, yetersiz tork veya gereksiz büyük motora yol açar. Tork ve devir, motor + redüktör grubu olarak birlikte hesaplanmalıdır.

Sıkışmada reversing için özel bir motor mu gerekir?

Motorun çift yönlü (ileri-geri) çalışmaya uygun olması yeterlidir; standart asenkron motorlar faz sırası değiştirilerek her iki yönde döner. Asıl fark kontrol tarafındadır: reversing döngüsünü ve tork sınırlamasını yöneten bir VFD veya akıllı kontrol sistemi gerekir. Sık reversing yapan uygulamalarda görev tipini S4 olarak değerlendirin.

Shredder motorunda hangi IP koruma sınıfı uygundur?

Yoğun toz ve nem nedeniyle en az IP65 önerilir; özellikle açık saha ve maden ön kırma uygulamalarında IP66'ya kadar çıkılabilir. Pik döküm gövde ile birlikte yüksek IP koruması, motorun ömrünü ve duruşsuz çalışmasını belirgin biçimde artırır.

Teklif Alın

Çift milli parçalayıcınız için doğru tork, redüksiyon oranı, ağır hizmet görev tipi ve IP koruma sınıfını birlikte belirleyelim. Atık, geri dönüşüm veya maden ön kırma uygulamanıza uygun motor + redüktör grubunu planlamak için bizimle iletişime geçin. Hemen teklif almak üzere iletişim sayfamızı ziyaret edin veya +90 (532) 345 49 86 numaralı telefondan bize ulaşın. Tüm yüksek verimli elektrik motorları gamımızı ve yüksek torklu çözümler için sonsuz dişli redüktörler kategorimizi inceleyebilir, ana sayfamızdan tüm ürünlere ulaşabilirsiniz.

Satın Alma ve Seçim Kontrol Listesi

Çift milli shredder motoru siparişi öncesi şunları doğrulayın:

  • Parçalanacak malzeme türü ve en sert parça boyutu belirlendi mi?
  • Gerekli mil çıkış torku (Nm) ve mil devri (d/d) hesaplandı mı?
  • Motor gücü (kW) ve redüksiyon oranı bu tork-devir için seçildi mi?
  • Görev tipi sürekli (S1) mi yoksa sık kalkışlı/reversing'li (S4) mi?
  • Reversing ve tork sınırlama için VFD veya akıllı kontrol planlandı mı?
  • Gövde pik döküm mü? Darbe ve titreşim dayanımı yeterli mi?
  • IP koruma sınıfı en az IP65 mi? Ortamdaki toz ve nem değerlendirildi mi?
  • Rulman, yağlama ve sızdırmazlık ağır hizmete uygun mu?

Bu listeyi tamamladıktan sonra teklif isterken verilecek bilgiler yazımızdaki adımlarla hızlı ve doğru bir fiyat alabilirsiniz. Tesis genelinde kritik yedekleri planlamak için kritik yedek motor listesi içeriğimiz de yol gösterir.
