IE5 Senkron Relüktans Motorda Çıkış Sinüs Filtresi: du/dt, Terminal Gerilim Piki ve Sargı Koruma

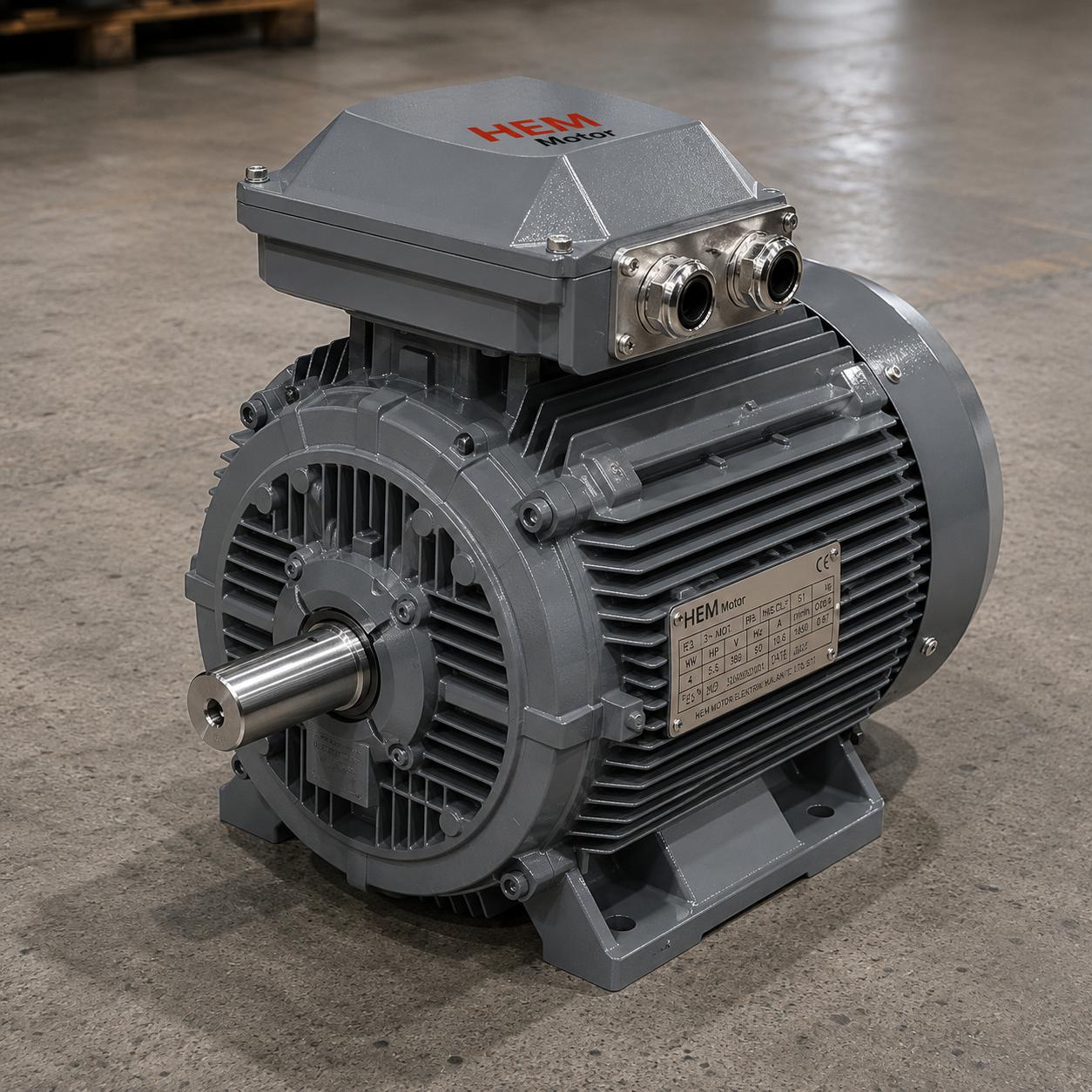

IE5 senkron relüktans motorlar daima bir frekans sürücüsüyle (VFD) çalışır; çünkü senkron relüktans rotor, şebekeden doğrudan yol alamaz. Sürücü çıkışındaki gerilim ise gerçek bir sinüs değil, yüksek frekanslı darbelerden (PWM) oluşan kare dalgadır. Bu darbelerin çok dik kenarları, yani yüksek du/dt değeri, uzun motor kablolarında yansıyan dalga olayına ve motor terminalinde besleme geriliminin neredeyse iki katına ulaşan gerilim piklerine yol açar. Bu pikler zamanla sargı yalıtımını zorlar ve erken arızaya neden olabilir. İşte bu noktada sürücü çıkışına takılan sinüs filtresi, darbeli gerilimi yumuşatarak motora neredeyse tertemiz bir sinüs dalgası ulaştırır; sargı yalıtımını korur ve sessiz çalışma sağlar. Bu yazıda du/dt ve yansıyan dalga olgusunu, terminal gerilim pikini, sinüs filtresi ile du/dt filtresi farkını, uzun kablo etkisini ve doğru filtre seçimini satın alma kararı odağında ele alıyoruz.

du/dt, Yansıyan Dalga ve Terminal Gerilim Piki

PWM sürücü, çıkış gerilimini çok hızlı yükselen ve düşen darbeler hâlinde üretir. Bir darbenin kenarındaki gerilim değişim hızına du/dt denir ve birimi genellikle kV/µs ile ifade edilir. Modern IGBT sürücülerde anahtarlama çok hızlı olduğundan du/dt değeri yüksektir. Bu hızlı kenar, motor kablosu boyunca bir dalga gibi ilerler. Kablo uzunluğu belli bir kritik değeri aştığında, dalga motor terminaline ulaştığında empedans uyumsuzluğu nedeniyle geri yansır ve gelen dalga ile üst üste binerek gerilimi yükseltir. Bu olaya yansıyan dalga (reflected wave) denir.

Yansıyan dalga sonucu motor terminalinde oluşan gerilim piki, teorik olarak besleme DC bara geriliminin yaklaşık iki katına ulaşabilir. Yani 400 V şebekeden beslenen bir sürücüde terminal piki 1000 V mertebesine çıkabilir. Bu pikler her anahtarlama darbesinde tekrarlandığı için, sargının ilk sarımları sürekli olarak yüksek gerilim stresine maruz kalır. Yalıtım, bu tekrarlı stres altında zamanla yorulur; kısmi deşarjlar (partial discharge) başlar ve sonunda yalıtım delinir. IE5 gibi yüksek verimli, daima sürücülü çalışan motorlarda bu risk göz ardı edilmemelidir.

Kablo Uzunluğu ile Pik İlişkisi

Terminal gerilim pikinin büyüklüğü, kablo uzunluğuna ve darbenin yükselme süresine bağlıdır. Kablo ne kadar uzunsa, kritik uzunluk aşıldığında yansıma o kadar belirgin olur. Aşağıdaki tablo, kablo uzunluğu ile terminal pikinin tipik ilişkisini ve önerilen önlemi özetler; değerler genel mühendislik yaklaşımıdır, kesin sınır sürücü ve kablo tipine göre değişir.

Inverter duty (sürücü uyumlu) sargı yalıtımı ve filtre seçimi konusunu IE4 tarafında ele aldığımız inverter duty motor, du/dt gerilim piki ve filtre seçimi yazısı, aynı fiziği tamamlayıcı biçimde anlatır. Sürücülü çalışmada yatak akımı ve mil topraklaması konusunu ise IE5 senkron relüktans mil topraklama ve yatak akımı içeriğimizde bulabilirsiniz.

Sinüs Filtresi ile du/dt Filtresinin Farkı

Sürücü çıkışında kullanılan iki temel filtre vardır ve bunların amacı farklıdır. du/dt filtresi, küçük bir reaktör ve kapasiteden oluşur; darbenin yükselme süresini uzatarak du/dt değerini düşürür. Yani gerilim piki yine oluşur ama kenar daha yumuşak olduğundan yalıtıma binen stres azalır. du/dt filtresi daha küçük, daha ucuz ve daha düşük kayıplıdır. Sinüs filtresi ise daha büyük bir LC devresidir; PWM darbelerini tamamen filtreleyerek motora neredeyse saf bir sinüs gerilimi ulaştırır. Sinüs filtresinde terminalde pik pratik olarak ortadan kalkar, motor sessiz çalışır ve uzun kabloda bile yalıtım tam korunur.

Sargı Yalıtımının Korunması ve Sessiz Çalışma

Sinüs filtresinin en önemli iki katkısı, sargı yalıtımının korunması ve sessiz çalışmadır. Motor terminaline saf sinüse yakın bir gerilim ulaştığında, sargının ilk sarımlarındaki yüksek gerilim stresi ortadan kalkar; kısmi deşarj riski azalır ve yalıtım ömrü uzar. Bu, özellikle uzun kablolu, zorlu ortamlarda çalışan IE5 motorlarda işletme güvenliğini doğrudan artırır. İkinci katkı ise akustiktir: PWM darbeleri motor sacında yüksek frekanslı titreşim ve karakteristik tiz bir uğultu yaratır. Sinüs filtresi bu darbeleri süzdüğü için motor çok daha sessiz çalışır; bu, gürültüye duyarlı tesislerde önemli bir avantajdır.

• Yalıtım koruması: Terminal piki ortadan kalkar, kısmi deşarj azalır, yalıtım ömrü uzar.
• Sessiz çalışma: Yüksek frekanslı manyetik gürültü belirgin azalır.
• Düşük ek ısınma: Saf sinüs, harmonik kaynaklı motor ısınmasını azaltır.
• Uzun kablo uyumu: Uzun mesafede bile terminal gerilimi kontrol altında kalır.

Senkron relüktans motorun neden sürücüsüz çalışamadığını ve paket seçimini senkron relüktans motor neden sürücüsüz çalışmaz yazımızda açıklıyoruz. Sürücü parametreleme, autotune ve devreye alma adımları da motorun verimini ve sessiz çalışmasını doğrudan etkileyen önemli aşamalardır.

Sürücü Anahtarlama Frekansının Rolü

Filtre kararını etkileyen önemli bir parametre de sürücünün anahtarlama frekansıdır. Anahtarlama frekansı, sürücünün PWM darbelerini saniyede kaç kez ürettiğini belirler ve genellikle birkaç kHz ile birkaç on kHz arasında ayarlanabilir. Yüksek anahtarlama frekansı, motora ulaşan akımı daha pürüzsüz hâle getirir ve duyulabilir gürültüyü azaltır; ancak buna karşılık sürücüde daha fazla anahtarlama kaybı ve ısınma, kabloda ise daha sık tekrarlanan gerilim darbeleri oluşur. Düşük anahtarlama frekansı ise sürücüyü serinletir ama motor gürültüsünü ve akım dalgalanmasını artırabilir.

Bu dengeyi kurarken kablo uzunluğu, motor gücü ve uygulamanın gürültü hassasiyeti birlikte değerlendirilir. Sinüs filtresi kullanıldığında, filtre PWM darbelerini zaten süzdüğü için anahtarlama frekansı seçimi daha esnek hâle gelir ve motor her koşulda sessiz çalışır. Filtresiz veya yalnızca du/dt filtreli bir sistemde ise anahtarlama frekansının dikkatle seçilmesi, hem yansımayı hem de gürültüyü dengelemek açısından önemlidir. Bu nedenle filtre, kablo ve sürücü ayarları birbirinden bağımsız değil, bütüncül bir tasarımın parçası olarak ele alınmalıdır. Doğru kurgulanmış bir sistemde IE5 motor hem en yüksek verimde hem de en sessiz ve en güvenli şekilde çalışır. Bu bütüncül tasarım, başlangıçta küçük bir mühendislik çabası gerektirse de, motorun ömrü boyunca hem enerji tasarrufu hem de arızasız işletme olarak geri döner.

Doğru Filtre Seçimi

Filtre seçimi; kablo uzunluğu, motor gücü, anahtarlama frekansı ve uygulamanın gürültü/yalıtım hassasiyetine göre yapılır. Kısa kablolarda çoğu zaman filtre gerekmez. Orta mesafede du/dt filtresi yalıtımı korumak için yeterli olabilir. Uzun kablolarda ya da sessiz çalışmanın ve maksimum yalıtım korumasının kritik olduğu uygulamalarda sinüs filtresi en doğru tercihtir. Filtrenin sürücüye ve motora uyumu, akım ve gerilim değerlerine göre boyutlandırılır.

• Kablo uzunluğu (en belirleyici faktör).
• Sürücü anahtarlama frekansı ve gerilim seviyesi.
• Motor gücü ve akımı (filtre boyutlandırması).
• Gürültü hassasiyeti (sinüs filtre sessizlik sağlar).
• Yalıtım koruma hedefi ve beklenen motor ömrü.

Kısmi Deşarj ve Yalıtım Yorulması Nasıl İlerler?

Terminal gerilim pikinin sargı yalıtımına verdiği zararı anlamak, filtre kararını netleştirir. Sargının ilk birkaç sarımı, sürücüden gelen darbenin tüm gerilim yükselişini üstlenir; çünkü hızlı kenarlı bir darbe sargıya girdiğinde gerilim sarımlar arasında eşit dağılmaz, ilk sarımlara yığılır. Bu yığılma, sarımlar arası yalıtımda yüksek elektrik alanı oluşturur. Alan, malzemenin dayanım sınırını aştığında mikroskobik hava boşluklarında kısmi deşarj adı verilen küçük kıvılcımlar başlar. Her kıvılcım, yalıtım malzemesinden minik bir parça koparır.

Bu süreç bir anda değil, binlerce ve milyonlarca darbe boyunca yavaşça ilerler. Kısmi deşarjlar yalıtımı kademeli olarak aşındırır; başlangıçta hiçbir belirti vermez, ancak yıllar içinde yalıtım incelir ve sonunda tam delinme ile sargı arızası ortaya çıkar. İşte sinüs filtresinin değeri burada belirginleşir: darbeleri ortadan kaldırarak kısmi deşarjı baştan engeller ve bu yavaş yorulma sürecini durdurur. Uzun kablolu, kritik IE5 uygulamalarında bu koruma, motorun yıllarca güvenle çalışmasının anahtarıdır. Plansız bir sargı arızasının maliyeti, filtrenin maliyetinin çok üzerindedir.

Filtre Seçiminde Maliyet ve Ömür Dengesi

Filtre seçiminde yalnızca ilk yatırım maliyetine bakmak yanıltıcı olabilir. du/dt filtresi daha ucuz ve küçüktür; orta mesafe kablolarda ve bütçenin kısıtlı olduğu durumlarda makul bir çözümdür. Sinüs filtresi daha maliyetli ve büyüktür, üzerinde bir miktar ek kayıp oluşturur; ancak uzun kablolu, sessizlik ve maksimum yalıtım koruması gereken uygulamalarda bu maliyet, kazanılan motor ömrü ve işletme güvenliğiyle fazlasıyla karşılanır. Doğru yaklaşım, toplam sahip olma maliyetini ve uygulamanın kritikliğini birlikte değerlendirmektir. Filtrenin maliyeti, korunan motorun ve önlenen plansız duruşların değeriyle kıyaslandığında çoğu zaman küçük bir kalem olarak kalır.

Örneğin sürekli çalışan, durması üretim kaybı anlamına gelen bir proseste, sinüs filtresinin sağladığı yalıtım koruması bir sigorta gibi düşünülmelidir. Buna karşılık kısa süreli, durabilen ve kısa kablolu bir uygulamada du/dt filtresi ya da sadece inverter duty yalıtım yeterli olabilir. Her uygulamanın kendi koşullarına göre değerlendirilmesi, hem gereksiz maliyetten kaçınmayı hem de yetersiz korumadan doğacak riski önlemeyi sağlar. Bu değerlendirme, deneyimli bir tedarikçiyle birlikte ve uygulamanın gerçek koşulları göz önünde tutularak yapıldığında en doğru sonucu verir.

Filtreye Ek Diğer Koruma Yöntemleri

Sürücülü çalışmada gerilim pikine karşı tek savunma filtre değildir; bütüncül bir yaklaşım daha sağlıklıdır. İlk savunma hattı, motorun inverter duty (sürücü uyumlu) yalıtım sınıfıyla üretilmiş olmasıdır. Bu motorlarda sargı, standart motora göre daha yüksek darbe gerilimine dayanacak şekilde takviyeli tel ve yalıtım malzemesiyle sarılır. İkinci olarak, sürücü ile motor arasında düşük endüktanslı, ekranlı ve simetrik bir kablo kullanılması yansımayı ve EMC sorunlarını azaltır. Üçüncü olarak, sürücünün anahtarlama frekansının uygulamaya göre dengeli seçilmesi önemlidir; çok yüksek frekans kabloda daha fazla yansıma ve sürücüde daha fazla ısınma yaratabilir.

Bu önlemlerin hangi kombinasyonunun gerektiği, kablo uzunluğu ve uygulamanın kritikliğiyle belirlenir. Kısa kabloda sadece inverter duty yalıtım yeterli olabilirken, uzun kabloda inverter duty yalıtım + sinüs filtresi birlikte en güvenli çözümü oluşturur. EMC, ekranlı kablo ve topraklama detayları için topraklama ve EMC, VFD'li sistemde ekranlı kablo yazımız tamamlayıcı bir kaynaktır. Doğru kablo bağlantısı, kesit ve kablo pabucu seçimi de uzun kablolu sürücülü sistemlerde dikkat edilmesi gereken tamamlayıcı konulardır.

IE5 Senkron Relüktans Motorda Filtrenin Yeri

IE5 senkron relüktans teknolojisi, mıknatıssız rotoru ve düşük kayıplarıyla en yüksek verim sınıflarından birini sunar; ancak bu teknoloji daima bir sürücüyle çalıştığı için sürücü kaynaklı gerilim stresleri bu motorlar için kalıcı bir gerçektir. Dolayısıyla filtre, IE5 motorlarda bir aksesuar değil, sistemin ömrünü ve sessizliğini belirleyen bir bileşendir. Yüksek verim yatırımının karşılığını uzun yıllar almak için, sargı yalıtımını koruyan doğru filtre seçimi yatırımın bir parçası olarak ele alınmalıdır.

Senkron relüktans motorların verim eğrisi, özellikle kısmi yükte üstün performans gösterir; bu da onları değişken yüklü, sürücülü uygulamalar için ideal kılar. Bu verim avantajının ayrıntısını senkron relüktans motorun verim eğrisi ve kısmi yük yazımızda bulabilirsiniz. Değişken yüklü ve sürücülü bir sistemde filtre, hem yalıtımı korur hem de sessiz çalışmayı garanti altına alır. Bu nedenle motor, sürücü ve filtre üçlüsü tek bir sistem olarak birlikte tasarlanmalıdır.

Sık Sorulan Sorular

Her IE5 motorda sinüs filtresi şart mı?

Hayır, her uygulamada şart değildir. Kısa kablolu ve sargısı inverter duty (sürücü uyumlu) yalıtıma sahip motorlarda çoğu zaman filtre gerekmeyebilir. Ancak kablo uzadıkça terminal gerilim piki yükselir; uzun kablolu kurulumlarda ya du/dt ya da sinüs filtresi önerilir. Karar, kablo uzunluğu ve uygulamanın hassasiyetine göre verilir.

du/dt filtresi sinüs filtresinin yerini tutar mı?

İkisi farklı amaçlara hizmet eder. du/dt filtresi darbenin kenarını yumuşatır ama gerilim piki kısmen kalır; daha ekonomik ve küçüktür. Sinüs filtresi ise pikleri tamamen ortadan kaldırır, sessiz çalışma sağlar ve uzun kabloda üstündür. Orta mesafe ve sınırlı bütçede du/dt yeterli olabilir; uzun kablo ve sessizlik gerektiğinde sinüs filtre tercih edilir.

Sinüs filtresi motor verimini etkiler mi?

Sinüs filtresi kendi üzerinde bir miktar kayıp oluşturur; ancak buna karşılık motora saf sinüs ulaştırarak harmonik kaynaklı motor ısınmasını ve ek kayıpları azaltır. Net etki uygulamaya bağlıdır. Yalıtım koruması ve sessiz çalışma kazanımı, çoğu uzun kablolu uygulamada filtrenin küçük ek kaybını fazlasıyla telafi eder.

IE5 senkron relüktans motor ve sürücü paketinizde uzun kablo, sargı yalıtımı koruması ve sessiz çalışma ihtiyacınıza uygun sinüs veya du/dt filtre yapılandırmasını birlikte belirleyebiliriz. HEM Motor olarak geniş stok ve hızlı teslimat ile uygulamanıza uygun motor-sürücü-filtre çözümünü yönlendirmek için bizimle iletişime geçin; kablo uzunluğu ve uygulama bilgilerinizle teklif almak yeterlidir.
