IE4 Motorda 15 ve 18,5 kW Verim ve Yük Eğrisi: En Çok Aranan Güçlerde Devir, Kutup ve Stok Durumuna Göre Doğru Alım

IE4 verim sınıfındaki 15 kW ve 18,5 kW motorlar, Türkiye'deki sanayi tesislerinde en çok aranan güç aralıklarından biridir. Pompa, fan, kompresör, konveyör ve genel proses tahriklerinde bu iki güç sürekli karşımıza çıkar. Doğru satın alma kararı ise yalnızca "kaç kW" sorusuyla bitmez; motorun verim-yük eğrisini, kısmi yükteki davranışını, doğru kutup (devir) seçimini ve stok durumunu birlikte değerlendirmek gerekir. Bu yazıda 15 kW ve 18,5 kW IE4 motorların verim-yük eğrisini, 2/4/6 kutup devir seçimini, kısmi yükte verimin nasıl değiştiğini ve en çok aranan güçlerde stoktan doğru alımın neden önemli olduğunu pratik bir bakışla ele alıyoruz. Amacımız, sadece bir güç değeri seçmenizi değil; uygulamanıza en uygun devri, montaj tipini ve verim noktasını birlikte değerlendirip gerçek enerji tasarrufunu sahaya taşımanızı sağlamaktır.

IE4 Verim Sınıfı Neden Önemli? 15 ve 18,5 kW Bandında Kazanç

IE4 (Super Premium Efficiency), IEC 60034-30-1 standardında tanımlı yüksek verim sınıfıdır. Bir motor günde uzun saatler çalışıyorsa, satın alma fiyatı toplam sahip olma maliyetinin (TCO) küçük bir kısmıdır; asıl maliyet, yıllar boyunca tükettiği elektriktir. 15-18,5 kW gibi orta güçlerde, IE3'ten IE4'e geçişle elde edilen birkaç puanlık verim farkı, yüksek çalışma saatlerinde anlamlı bir enerji tasarrufuna dönüşür. IE3 ile IE4 arasındaki geçiş kararını çalışma saati ve amortismanla birlikte IE4 mü IE3 mü geçiş kararı yazımızda inceledik.

Verim farkının gerçek değerini görmek için saha verimi ile etiket verimini ayırmak gerekir; yanlış boyutlandırılmış bir motor, etiketinde IE4 yazsa da sahada beklenen tasarrufu vermez. Bu ayrımı etiket verimi ve saha verimi farkı yazımızda ele aldık.

15 kW ve 18,5 kW IE4 Motorda Tipik Verim Değerleri (4 kutup)

Tablodaki verim değerleri IEC 60034-30-1 IE4 sınıfı için yaklaşık referanslardır; kesin değerler üreticinin teknik kataloğunda ve motor etiketinde belirtilir. Genel eğilim: aynı güçte 4 kutup, çoğu zaman en yüksek verimi ve en dengeli karakteristiği sunar.

Verim-Yük Eğrisi: Kısmi Yükte Verim Neden Kritik?

Motorun etiketinde yazan verim, tam yük (%100) değeridir. Ancak sahadaki motorların çoğu sürekli tam yükte çalışmaz; pompalar, fanlar ve konveyörler genellikle %50-%85 yük bandında çalışır. Verim-yük eğrisi, motorun farklı yük oranlarında ne kadar verimli olduğunu gösterir. Asenkron motorlarda tipik karakteristik şudur:

• Verim, yaklaşık %75 yük civarında tepe yapar.
• %50-%100 bandında verim oldukça düz (yüksek) kalır.
• %25 ve altı çok düşük yüklerde verim hızla düşer; çünkü demir kayıpları ve sürtünme kayıpları sabit kalırken faydalı güç azalır.

IE4 motorların önemli avantajı, kısmi yükte verim eğrisinin IE3'e göre daha düz ve yüksek seyretmesidir. Yani değişken yüklü uygulamalarda IE4'ün kazancı, sadece tam yük farkından daha büyüktür. Bununla birlikte aşırı büyük seçilmiş (over-sized) bir motor, sürekli %30-%40 yükte çalışırsa hem verim hem güç faktörü düşer. Bu yüzden doğru boyutlandırma, verim sınıfı kadar önemlidir. Kısmi/düşük yükte verim ve doğru boyutlandırmayı kısmi düşük yükte verim ve doğru boyutlandırma yazımızda derinlemesine ele aldık.

Tipik Verim-Yük Eğrisi (15 kW IE4, 4 kutup yaklaşık)

Görüldüğü gibi %50-%100 bandında verim yüksek ve düz kalırken, %25 yükte hem verim hem güç faktörü belirgin düşer. Bu yüzden motoru sürekli %25 yük bandında çalıştıracak bir uygulamada, bir alt güç (örneğin 11 kW) daha doğru seçim olabilir.

2, 4 ve 6 Kutup Devir Seçimi: Hangi Uygulamaya Hangi Kutup?

Motorun senkron devri, kutup sayısı ve şebeke frekansı ile belirlenir (50 Hz'de: 2 kutup ≈ 3000, 4 kutup ≈ 1500, 6 kutup ≈ 1000 dev/dak senkron). Yük altında küçük bir kayma (slip) ile gerçek devir biraz düşer. Doğru kutup seçimi, uygulamanın gerektirdiği devir ve tork karakteristiğine bağlıdır:

• 2 kutup (~3000 dev/dak): Yüksek devir, düşük tork. Santrifüj pompalar, yüksek basınç fanları, bazı kompresörler. Aynı güçte en küçük ve hafif motor.
• 4 kutup (~1500 dev/dak): En yaygın ve en dengeli seçim. Pompa, fan, konveyör, genel tahrik. Çoğu zaman en yüksek verimi sunar ve stokta en bol bulunan devirdir.
• 6 kutup (~1000 dev/dak): Düşük devir, yüksek tork. Yavaş ama güçlü tahrik gereken uygulamalar; bazı karıştırıcılar, ağır konveyörler, redüktörle birlikte.

Devir seçimi, doğrudan tahrik mi yoksa redüktör/kayış-kasnakla mı çalışılacağına da bağlıdır. Yanlış kutup seçimi, ya gereksiz büyük bir redüktör ihtiyacı ya da kayış-kasnakta ek iletim kaybı doğurur. 6/8 kutup düşük devirli motorlarda verim-tork seçimini düşük devirli 6/8 kutup verim-tork seçimi yazımızda ele aldık. 2 kutup yüksek devirli pompa-fan seçimi için ise 2 kutup 3000 devir pompa-fan güç seçimi yazımız faydalıdır.

En Çok Aranan Güçlerde Stok Neden Önemli?

15 kW ve 18,5 kW, sanayide en çok talep edilen güçler olduğu için, bir arıza ya da yeni kurulum anında "hemen lazım" durumu sık yaşanır. Bu güçlerde stoktan hızlı temin edebilmek, üretim hattının duruş süresini doğrudan azaltır. Stoktan doğru alımın avantajları:

• Acil arıza durumunda hızlı değişim ve kısa duruş,
• Standart gövde boyu (genelde 15 kW için 160L, 18,5 kW için 160M/180M civarı IEC gövde) sayesinde mekanik uyum,
• Standart bağlantı ölçüleri (ayak, flanş, mil) ile eski motorun yerine kolay montaj,
• Proje planlamasında öngörülebilir teslim süresi.

Hangi kW değerlerinin stoktan temin edilebildiğini ve stok gamını IE4 motor stok gamı: hangi kW stoktan yazımızda; bir alt banttaki 7,5 ve 11 kW seçimini ise 7,5 ve 11 kW verim-yük eğrisi ve stok yazımızda ele aldık. Eski bir motoru muadiliyle değiştirirken bağlantı ölçülerinin uyumu için muadil/eşdeğer seçim ve bağlantı ölçüleri yazımız yol gösterir.

15 ve 18,5 kW IE4 Motorun Verim Kayıpları Nereden Gelir?

Bir motorda kaybın yüzde yüze tamamlanan kısmı ısıya dönüşür. IE4 sınıfı, bu kayıpları en aza indirerek yüksek verim sağlar. 15-18,5 kW bandında kayıplar başlıca dört kalemden oluşur:

• Bakır (sargı) kayıpları: Sargı direncinden kaynaklanan I²R kayıpları. IE4 motorlarda daha fazla ve daha kaliteli bakır kullanılarak bu kayıp düşürülür. Bakır-alüminyum sargı farkını ayrı bir yazıda ele aldık.
• Demir (nüve) kayıpları: Manyetik histerezis ve girdap akımı kayıpları. İnce ve düşük kayıplı silisli sac kullanımı bunu azaltır.
• Sürtünme ve havalandırma kayıpları: Rulman sürtünmesi ve fan kaybı. Optimize fan tasarımı ile düşürülür.
• Ek (stray) yük kayıpları: Yük altında oluşan dağınık kayıplar.

IE4'e geçişte bu kalemlerin her birinde iyileştirme yapılır; sonuç, aynı işi daha az elektrikle yapan bir motordur. Kayıp kalemlerinin detaylı dağılımını IE4 motor verim kayıpları: demir, bakır, sürtünme yazımızda inceledik.

VFD ile Çalıştırma: 15-18,5 kW IE4'te Değişken Devir

Pompa ve fan uygulamalarında, motoru sabit devirde çalıştırıp vana/damper ile boğmak yerine, frekans sürücüsü (VFD) ile devri ihtiyaca göre düşürmek büyük enerji tasarrufu sağlar. Afinite yasası gereği, devri %20 düşürmek güç ihtiyacını yaklaşık yarıya indirebilir. 15 ve 18,5 kW gibi sürekli çalışan orta güçlerde bu kazanç çok belirgindir. Ancak VFD ile çalışırken iki noktaya dikkat gerekir: düşük devirde motorun kendi fanı yeterince soğutamayabilir (gerekirse harici cebri soğutma fanı), ve sürücü çıkışındaki dalga şekli motora ek termal yük bindirebilir. VFD ile pompa-fan tasarrufunu afinite yasasıyla VFD ile pompa-fan enerji tasarrufu yazımızda; düşük devirde soğutma ihtiyacını ise harici cebri soğutma fanı yazımızda ele aldık.

Doğru 15 / 18,5 kW IE4 Seçimi İçin Kontrol Listesi

• Gerçek yük profili nedir? Sürekli mi, değişken mi, kısmi yük bandı ne?
• İhtiyaç duyulan devir/tork için doğru kutup (2/4/6) hangisi?
• Mevcut motorun gövde boyu, bağlantı tipi (B3 ayak / B5-B14-B35 flanş) ve mil ölçüsü ne?
• Çalışma saati ne kadar? Yüksek çalışma saati, IE4 verim avantajını daha hızlı amorti eder.
• VFD ile mi çalışacak? Değişken devir gerekiyorsa sürücü uyumu ve soğutma göz önünde tutulmalı.

Anma Plakasını Doğru Okumak: 15 / 18,5 kW IE4 Siparişinde Kritik

Doğru motoru sipariş etmenin ilk adımı, mevcut motorun anma plakasını (etiketini) doğru okumaktır. Plakada güç (kW), kutup/devir (dev/dak), gerilim ve bağlantı (örneğin 400 V yıldız/üçgen), anma akımı (A), güç faktörü (cosφ), verim sınıfı (IE4) ve nominal verim değeri, IEC gövde boyu, montaj tipi (B3/B5/B35), koruma sınıfı (IP55 vb.) ve izolasyon sınıfı (F/H) yer alır. Bu bilgileri doğru aktarmak, gelen motorun hem elektriksel hem mekanik olarak yerine tam uymasını sağlar. Özellikle gövde boyu ve montaj tipi yanlış aktarılırsa, doğru güçte bir motor bile mevcut tesise montaj edilemeyebilir. Anma plakasını adım adım okumayı ve sipariş için kritik alanları IE4 anma plakası ve etiket okuma sipariş rehberi yazımızda ele aldık. Plakadaki verim değeri ve IE kodunun sahada doğrulanmasını ise anma plakası verim değeri ve IE kodu okuma yazımızda anlattık.

Montaj Tipi ve Bağlantı Ölçüleri: B3, B5, B35

15 ve 18,5 kW IE4 motorlar farklı montaj tiplerinde sunulur ve doğru tipi seçmek, mekanik uyum için zorunludur:

• B3 (ayaklı): Motor ayaklarından zemine/şaseye sabitlenir. Konveyör, kayış-kasnak tahriki ve genel uygulamalarda yaygındır.

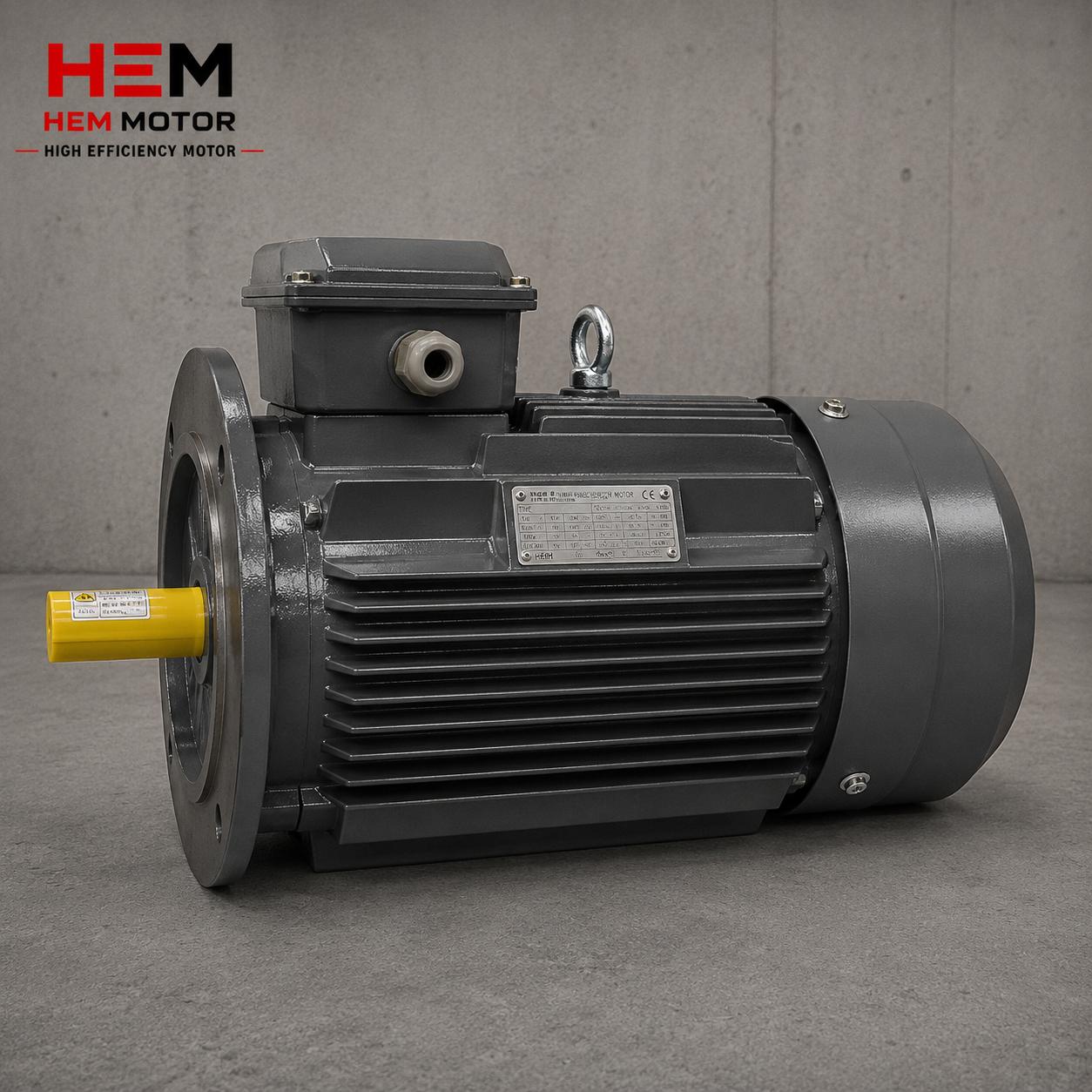

• B5 (büyük flanş): Motor, ön flanştan doğrudan ekipmana (örneğin pompa gövdesine) cıvatalanır. Ayak yoktur.

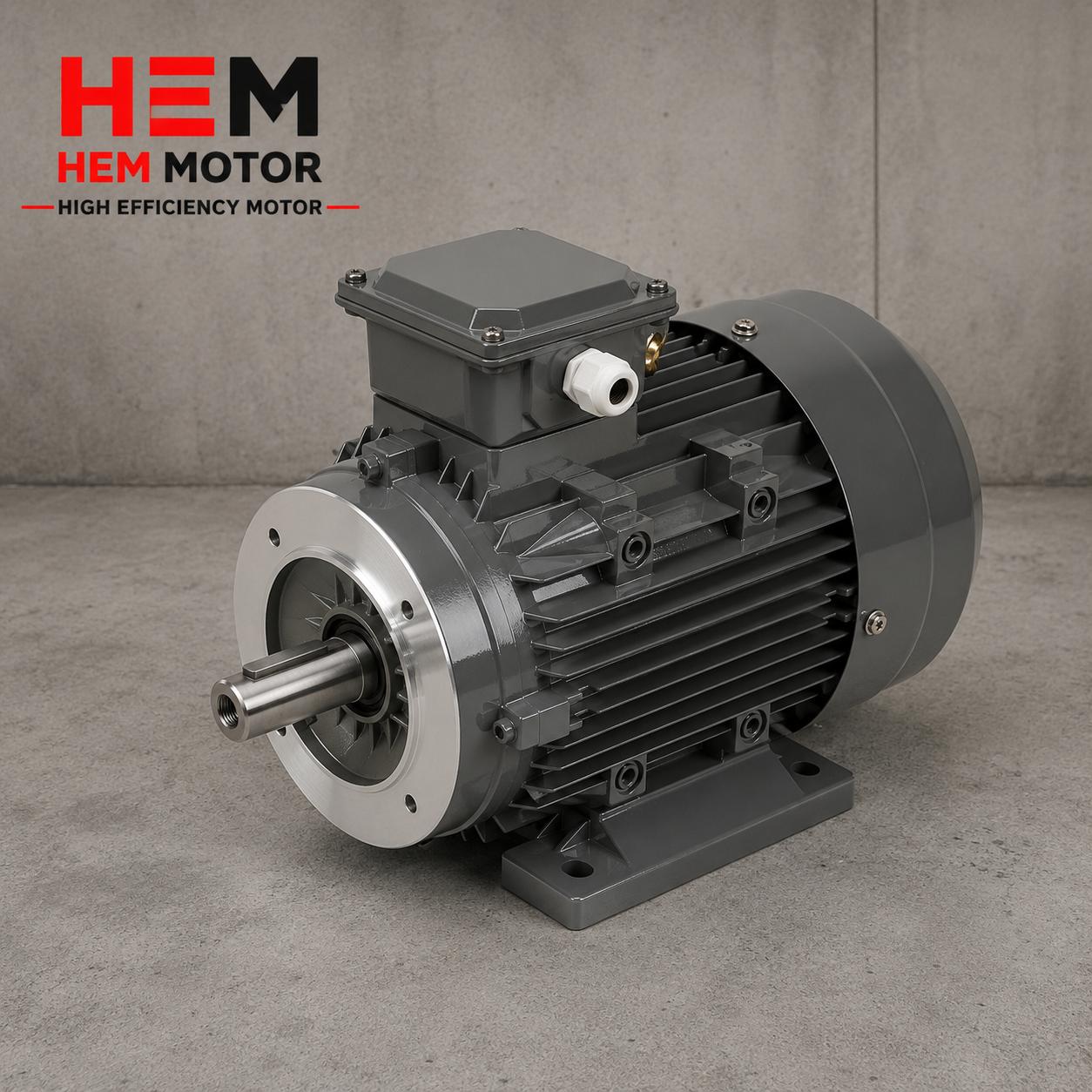

• B35 (ayak + flanş): Hem ayak hem flanş bulunur; hem zemine oturur hem flanştan bağlanır, en esnek seçenektir.

Flanş tipi ve delik ölçüleri standart IEC değerlerine göre seçilmelidir; yanlış flanş, doğru güçte motorun bile bağlanamamasına yol açar. Flanş montaj gamı ve seçimini B5/B14/B35 flanş montaj gamı seçimi yazımızda; mekanik uyumun gövde, ayak ve mil tarafını ise IE4'e geçişte mekanik uyum: gövde, ayak, mil yazımızda detaylandırdık. Bu nedenle 15/18,5 kW siparişinde güç ve devir kadar montaj tipini de net belirtmek gerekir.

Sık Sorulan Sorular

15 kW için 2 kutup mu 4 kutup mu seçmeliyim?

Uygulamanın gerektirdiği devre bağlıdır. Yüksek devir gereken santrifüj pompa veya yüksek basınç fanı için 2 kutup (~3000 dev/dak) uygundur. Ancak çoğu genel tahrik, konveyör ve standart pompa-fan uygulamasında 4 kutup (~1500 dev/dak) hem en yaygın hem de genelde en verimli ve stokta en bol bulunan seçimdir. Devir ihtiyacınızı netleştirmeden güç seçmek yanlış sonuç verir.

Kısmi yükte IE4 gerçekten avantajlı mı?

Evet. IE4 motorların verim-yük eğrisi %50-%100 bandında IE3'e göre daha düz ve yüksektir. Pompa, fan gibi değişken yüklü uygulamalarda motor zamanının çoğunu kısmi yükte geçirir; bu nedenle IE4'ün gerçek kazancı tek başına tam yük farkından daha büyüktür. Ancak motor aşırı büyük seçilirse sürekli çok düşük yükte çalışıp avantajını kaybeder.

18,5 kW yerine bir üst/alt güç seçmek mantıklı olur mu?

Bu, gerçek yük talebine bağlıdır. Yükünüz sürekli 18,5 kW motoru %30-%40 bandında çalıştırıyorsa, bir alt güç (15 kW veya 11 kW) hem verim hem güç faktörü açısından daha doğru olabilir. Tersine, yük sık sık 18,5 kW'ın üstüne çıkıyorsa, motoru sürekli aşırı yüklemek yerine bir üst güç seçmek ömür açısından daha güvenlidir. Doğru seçim, ölçülmüş yük profiline dayanmalıdır.

15 ve 18,5 kW IE4 motorlar genelde hangi gövde boyunda olur?

4 kutup için 15 kW genellikle IEC 160L gövdesinde, 18,5 kW ise 160M/180M civarında bir gövdede sunulur; 2 kutup ve 6 kutup versiyonlarda gövde boyu biraz farklılaşabilir. Standart IEC gövde boyu kullanmak, bağlantı ölçülerinin (mil çapı, ayak deliği, flanş) standart olması ve eski motorun yerine sorunsuz montaj anlamına gelir. Sipariş öncesi mevcut motorun gövde boyunu ve montaj tipini doğrulamak, hatalı tedariki önler ve teslimde zaman kaybını engeller.
