IE4 Süper Premium motorlar, etiketlerinde yüksek bir verim değeri taşır; ancak bu değer, motorun tam yüke yakın çalıştığı koşula aittir. Gerçek tesislerde motorlar çoğu zaman anma gücünün altında, yani kısmi yükte çalışır. Üstelik birçok motor, "garanti olsun" düşüncesiyle gereğinden büyük seçildiği için sürekli düşük yük oranında döner. İşte bu aşırı boyutlandırma, IE4 motorun sunduğu verim ve güç faktörü avantajını sessizce yer; çünkü hem verim hem de güç faktörü, düşük yük oranında belirgin biçimde düşer. Bu yazıda, IE4 motorun verim eğrisinin kısmi ve düşük yükte nasıl davrandığını, aşırı boyutlandırmanın tasarrufu neden yediğini ve doğru kW seçimi için yük tespiti ve boyutlandırmanın nasıl yapılacağını ele alıyoruz.

IE4 motorda kısmi ve düşük yükte verim eğrisi ve doğru boyutlandırma

IE4 Verim Eğrisi: Yük Oranına Göre Verim

Bir motorun verimi sabit bir sayı değildir; yük oranına göre değişen bir eğridir. IE4 motorlarda verim, genellikle yükün %75 civarında tepe yapar ve %50-100 aralığında görece yüksek kalır. Ancak yük oranı %50'nin altına indikçe verim düşmeye başlar; çok düşük yüklerde (%25 ve altı) bu düşüş belirginleşir. Yani IE4 motor, doğru yük aralığında çalıştırıldığında üstün verimini gösterir; aşırı düşük yükte ise bu üstünlük erir. Önemli olan, verim eğrisinin düz görünen bölgesinin de bir sınırı olduğunu fark etmektir: %50-100 arasında verim görece kararlıdır, ancak bu bandın altına inildiğinde eğri hızla aşağı kıvrılır. Bu yüzden motoru bu kararlı bandın içinde tutacak şekilde boyutlandırmak, IE4'ün vaat ettiği verimi sahada gerçekten almanın ön koşuludur.

Bu davranış, motor seçiminde neden yük oranının kritik olduğunu açıklar. IE4'ün etiket verimi, motorun tam yüke yakın çalıştığı varsayımına dayanır. Eğer motor sürekli %30 yükte dönüyorsa, gerçek saha verimi etiket değerinin altında kalır. Etiket verimi ile saha verimi farkı, tam olarak bu noktada ortaya çıkar.

Güç Faktörü Düşük Yükte Daha Hızlı Düşer

Verimden daha hızlı bozulan bir değer ise güç faktörüdür (cos φ). Asenkron motorlarda güç faktörü, düşük yükte ciddi biçimde düşer; motor mıknatıslanma akımını yine çekerken, faydalı yük azaldığı için oran bozulur. Düşük güç faktörü, reaktif enerji çekişini ve düzeltme ihtiyacını artırır. Aşırı boyutlandırılmış bir IE4 motor, hem düşük verim hem de düşük güç faktörüyle çift yönlü kayıp yaratır. Düşük güç faktörü, tesisin şebekeden daha fazla görünür güç çekmesine yol açar; bu da hem kablo ve trafo yükünü artırır hem de reaktif güç cezası riskini doğurur. Yani aşırı boyutlandırmanın bedeli yalnızca motorun kendi verimiyle sınırlı kalmaz; tesisin elektriksel altyapısına da yayılır. Bu yüzden güç faktörü, motor boyutlandırmasının göz ardı edilmemesi gereken bir parçasıdır.

Aşırı Boyutlandırma Tasarrufu Neden Yer?

Aşırı boyutlandırma, motoru gereğinden büyük seçmektir: 7,5 kW'lık bir iş için 15 kW motor takmak gibi. Görünürde bir güvenlik payı sağlar, ama bedeli yüksektir. Motor sürekli düşük yük oranında döndüğünden, hem verim hem güç faktörü düşer; IE4'e ödenen prim, bu kayıpların içinde erir. Üstelik büyük motor daha pahalı, daha ağır ve daha yer kaplayan bir yatırımdır. Aşırı boyutlandırma çoğu zaman bilinçli bir karar değil; "ne olur ne olmaz" düşüncesiyle ya da geçmişte takılan motorun körü körüne tekrarlanmasıyla ortaya çıkar. Oysa her aşırı büyük motor, hem ilk yatırımda hem de her çalışma saatinde gizli bir maliyet taşır. Bu maliyet faturada doğrudan görünmediği için fark edilmesi zordur; ancak tesis genelinde toplandığında ciddi bir enerji kaybına karşılık gelir.

Buradaki ironi şudur: işletme, enerji tasarrufu için IE4'e geçer; ama motoru aşırı büyük seçtiği için beklediği tasarrufu alamaz. Doğru karar, önce gerçek yükü tespit etmek, sonra o yüke uygun kW'ı seçmektir. Motor gücü hesabı, bu boyutlandırmanın temelidir. Bazen çözüm, daha yüksek verim sınıfı değil; mevcut gücü doğru noktaya indirmektir.

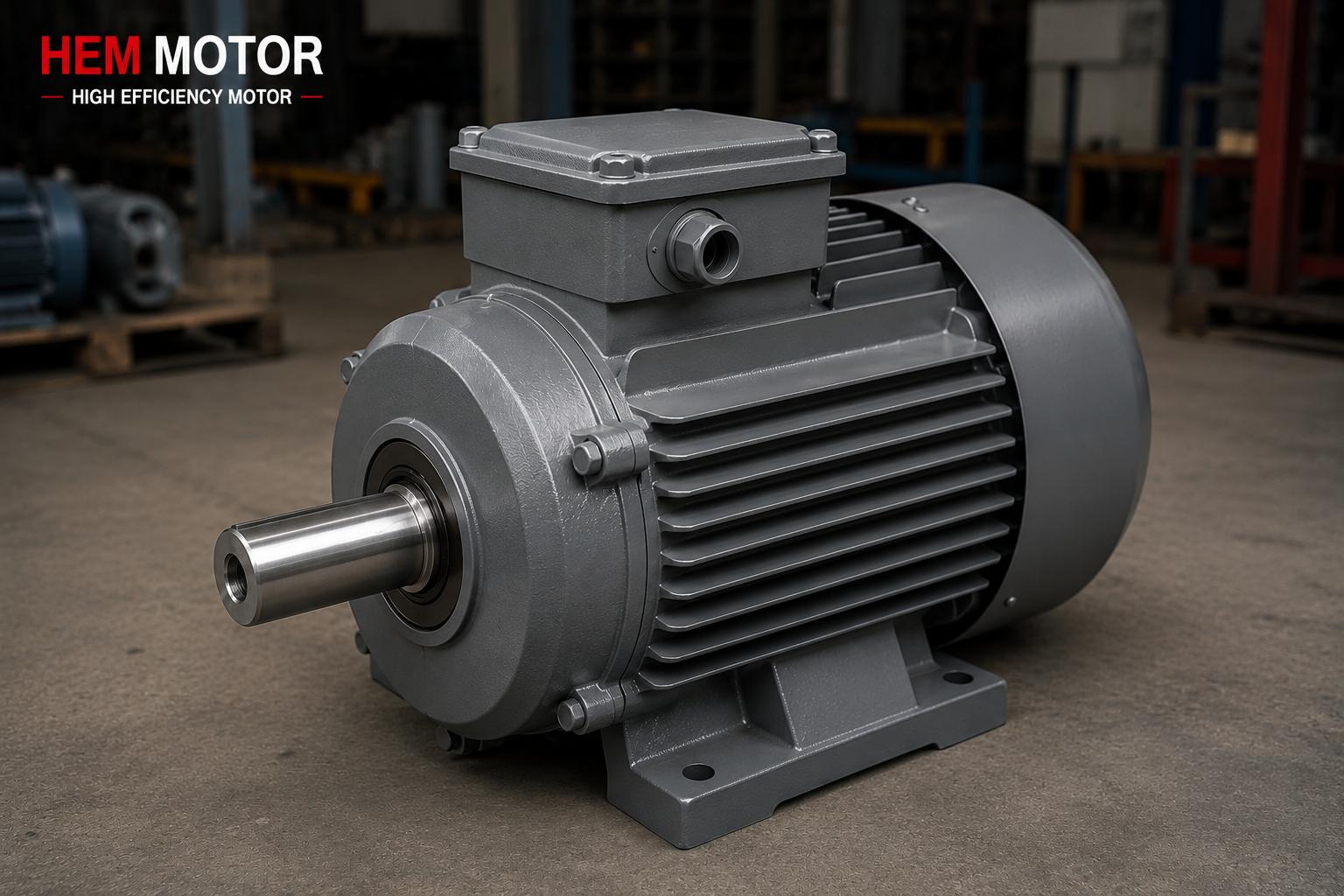

Aşırı boyutlandırılmış IE4 motorda düşük yük oranında verim ve güç faktörü kaybı

Gerçek Yükü Nasıl Tespit Edersiniz?

Doğru boyutlandırma, gerçek yükü ölçmekle başlar. Motorun çektiği akım, güç ve sıcaklık, gerçek yük oranı hakkında fikir verir. Eğer bir motor sürekli anma akımının çok altında akım çekiyorsa, büyük olasılıkla aşırı boyutlandırılmıştır. Enerji verimliliği denetimi ve motor envanteri, tesisteki aşırı boyutlandırılmış motorları ortaya çıkarmanın sistematik yoludur.

Yük tespiti yapılırken motorun etiket değerleri referans alınır. Motor etiketindeki anma değerleri (kW, akım, cos φ, verim) ile sahadaki ölçümleri karşılaştırmak, motorun gerçekte hangi yük oranında çalıştığını gösterir. Bu karşılaştırma, doğru kW seçimi ve gerektiğinde motoru küçültme kararının temelini oluşturur. Tek bir ölçüm yerine, motorun farklı çalışma koşullarında birden çok ölçüm alınması daha güvenilir bir sonuç verir; çünkü yük gün içinde değişebilir. Özellikle değişken yüklü uygulamalarda, motorun hem en düşük hem de en yüksek yük noktalarını görmek, doğru kW ve gerekiyorsa sürücü kararı için önemlidir.

Servis Faktörü ve Güvenlik Payı

Aşırı boyutlandırmadan kaçınmak, motoru sınırda çalıştırmak anlamına gelmez. Doğru yaklaşım, makul bir güvenlik payı bırakmaktır. Servis faktörü (SF), motorun kısa süreli aşırı yüklere dayanma kapasitesini gösterir ve bu güvenlik payını sağlar. Motoru gerçek yüke uygun seçip servis faktörüyle ek pay bırakmak, aşırı boyutlandırmaya göre çok daha verimli bir çözümdür. Servis faktörü, motorun anma gücünün belirli bir oran üzerinde kısa süreli çalışabileceğini gösterir; bu, beklenmedik yük artışlarına karşı bir tampon sağlar. Böylece motoru sürekli düşük yükte çalıştırmadan, gerektiğinde fazladan güç çekebilme imkânı korunmuş olur. Bu yaklaşım, hem verimi yüksek tutar hem de güvenlik payını akıllıca yönetir.

Doğru Boyutlandırma ve Verim Bandı

Hedef, motoru verim eğrisinin tepe bölgesinde, yani genellikle %75 yük civarında çalıştırmaktır. Bu noktada hem verim hem güç faktörü en iyi değerlerine yakındır. Motor seçimi yapılırken, sürekli yükün bu banda denk gelmesi gözetilmelidir. Yük oranı ve doğru boyutlandırma, IE4'ün etikette vaat ettiği verimi sahada da almanın anahtarıdır.

Değişken yüklü uygulamalarda ise tek bir kW noktası yetmeyebilir. Yükün geniş bir aralıkta değiştiği durumlarda, motoru bir frekans sürücüsüyle (VFD) çalıştırmak, hem düşük yükte verimi korur hem de gereksiz enerji çekişini önler. Pompa ve fan gibi değişken tork karakterli yüklerde bu yaklaşım büyük tasarruf sağlar. Sürücü, motorun yükle birlikte devrini ayarlayarak, düşük yük döneminde gereksiz güç çekişini ortadan kaldırır; bu sayede sabit devirde dönen aşırı boyutlandırılmış bir motorun yarattığı kayıp önlenir.

Kutup ve Devir Seçimi

Boyutlandırma sadece kW değil; devir (kutup sayısı) seçimini de kapsar. 2, 4 veya 6 kutup seçimi, uygulamanın gerektirdiği devre göre yapılır. Yanlış devir seçimi, gereksiz bir redüktör ya da kasnak-kayış düzenlemesi gerektirerek sistem verimini düşürebilir. Doğru kW ile doğru devrin birlikte seçilmesi, IE4 motorun verim avantajını sahada gerçeğe dönüştürür. Bazı durumlarda, yüksek devirli bir motoru redüktörle yavaşlatmak yerine, doğrudan düşük devirli bir motor seçmek sistemin toplam verimini artırır; bu da boyutlandırmanın yalnızca kW değil, devir ekseninde de düşünülmesi gerektiğini gösterir.

Kayıplar Yükle Nasıl Değişir?

Aşırı boyutlandırmanın neden verimi düşürdüğünü anlamak için motor kayıplarının yapısına bakmak gerekir. Motor kayıpları iki ana gruba ayrılır: yükten bağımsız sabit kayıplar (demir kayıpları, sürtünme-rüzgârlanma) ve yükle değişen değişken kayıplar (bakır kayıpları). Bir motor düşük yükte çalıştığında, faydalı çıkış gücü azalır ama sabit kayıplar neredeyse aynı kalır. Dolayısıyla sabit kayıpların çıkış gücüne oranı büyür ve verim düşer.

Aşırı boyutlandırılmış bir motorda bu etki belirgindir: büyük motorun sabit kayıpları büyüktür, ama düşük yükte çekilen faydalı güç küçüktür. Sonuçta verim, doğru boyutlandırılmış küçük bir motora göre düşük kalır. IE4 motorda demir, bakır ve sürtünme kayıplarının nerede azaldığını bilmek, bu avantajın ancak motor doğru yük bandında çalıştığında ortaya çıktığını gösterir.

Düşük Yükte Soğutma ve Devir

Aşırı boyutlandırmanın bir başka yönü, motorun ısıl ve mekanik davranışıdır. Düşük yükte çalışan bir motor az ısınır; bu bir avantaj gibi görünse de, motorun fanı yine tam devirde döndüğü için boşa giden bir soğutma ve sürtünme kaybı oluşur. Soğutma ve fan tasarımının verime etkisi, düşük yükte bu sabit kayıpların verimi nasıl aşağı çektiğini açıklar.

Devir tarafında da bir ayrıntı vardır: asenkron motorda gerçek devir, yüke bağlı olarak kaymayla birlikte değişir. Düşük yükte kayma azalır ve motor anma devrine yaklaşır; bu, bazı uygulamalarda istenen çıkış hızını etkileyebilir. Doğru boyutlandırma, hem verim hem de istenen devir açısından motorun tasarım noktasında çalışmasını sağlar.

IE4'te Kalmak mı, Boyutu Düzeltmek mi?

Verim sınıfı kararı, doğru boyutlandırmadan ayrı düşünülemez. Eğer mevcut motor aşırı boyutlandırılmışsa, daha yüksek verim sınıfına geçmeden önce kW'ı düzeltmek çoğu zaman daha hızlı kazanç sağlar. IE4'e mi geçmeli, IE3'te mi kalmalı kararı; güç, çalışma saati ve amortismanla birlikte verilir. Doğru boyutlandırılmış bir IE3 motor, aşırı boyutlandırılmış bir IE4 motordan daha verimli çalışabilir. Bu, sezgiye aykırı görünse de mantıklıdır: verim sınıfı tek başına değil, yük oranıyla birlikte sahadaki gerçek verimi belirler. Doğru boyutta bir motor, etiketinde yazandan bağımsız olarak, kötü boyutlandırılmış üst sınıf bir motordan daha az enerji harcayabilir. Bu yüzden verim sınıfını yükseltmeden önce, mevcut motorun doğru boyutta olup olmadığı mutlaka sorgulanmalıdır.

Bu yüzden verim sınıfı ve boyutlandırma, birlikte ele alınması gereken iki karardır. IE4 motorda verim kayıplarının nerede azaldığını bilmek, bu avantajın ancak doğru yük oranında ortaya çıktığını anlamayı kolaylaştırır. Yanlış boyutlandırma, en iyi verim sınıfını bile etkisiz kılar. Dolayısıyla doğru sıralama önce boyutu, sonra verim sınıfını ele almaktır; bu sıralama, yatırımın gerçekten karşılığını almayı sağlar.

Toplam Sahip Olma Maliyeti Penceresi

Motor kararını yalnızca satın alma fiyatıyla değil, toplam sahip olma maliyeti (TCO) penceresinden vermek gerekir. TCO, satın alma bedelinin yanında enerji ve bakım maliyetini de içerir. Aşırı boyutlandırılmış bir motor, hem daha pahalı bir yatırım hem de düşük verim nedeniyle daha yüksek enerji maliyeti demektir; yani TCO'yu iki yönlü yukarı çeker. Doğru boyutlandırma, TCO'yu en aza indiren temel adımdır.

Sürekli çalışan uygulamalarda bu etki daha da büyür; çünkü düşük verimle çalışan bir motor, her çalışma saatinde kaybı biriktirir. Bu nedenle doğru boyutlandırma, yüksek çalışma saatli uygulamalarda öncelikli olarak ele alınmalıdır. Pompa, fan ve kompresör gibi sürekli çalışan sistemlerde, motoru doğru kW'a indirmek bazen verim sınıfını yükseltmekten daha hızlı ve daha ucuz bir kazanç sağlar. Bu yüzden enerji verimliliği çalışmalarında ilk adım, çoğu zaman yeni motor almak değil; mevcut motorların gerçek yük oranını tespit edip aşırı boyutlandırılmış olanları belirlemektir. Bu tespit yapılmadan alınan her yeni IE4 motor, yine yanlış boyutta seçilirse aynı kaybı tekrarlama riski taşır.

Satın Alma ve Seçim Kontrol Listesi

  • Motorun gerçek yük oranını ölçün (akım, güç, sıcaklık üzerinden).
  • Sürekli anma akımının çok altında akım çekiliyorsa aşırı boyutlandırmadan şüphelenin.
  • Motoru verim eğrisinin tepe bölgesine (≈%75 yük) yerleştirecek kW'ı seçin.
  • Güç faktörünü kontrol edin; düşük yükte cos φ ciddi düşer.
  • Güvenlik payını aşırı boyutlandırma yerine servis faktörüyle sağlayın.
  • Değişken yükte frekans sürücüsü (VFD) ile verimi koruyun.
  • Doğru kW ile doğru devri (kutup) birlikte seçin.
  • Verim sınıfı kararını boyutlandırmayla birlikte ve TCO penceresinden verin.

Ürün gamımızdan verimli elektrik motorları, IE4 motorlar ve IE3 motorlar sayfalarını inceleyebilir, doğru güç ve verim sınıfı için HEM Motor ana sayfasından bize ulaşabilirsiniz.

Sıkça Sorulan Sorular

IE4 motor düşük yükte neden beklenen verimi vermez?

IE4'ün etiket verimi, motorun tam yüke yakın (genellikle %75 civarı) çalıştığı koşula aittir. Yük oranı %50'nin altına indikçe verim düşer ve çok düşük yüklerde bu düşüş belirginleşir. Bu yüzden aşırı boyutlandırılmış ve sürekli düşük yükte çalışan bir IE4 motor, sahada etiket veriminin altında çalışır.

Aşırı boyutlandırma neden zararlıdır?

Gereğinden büyük seçilen motor sürekli düşük yük oranında döner; bu da hem verimi hem güç faktörünü düşürür. IE4'e ödenen prim bu kayıpların içinde erir, üstelik büyük motor daha pahalı ve daha fazla yer kaplar. Güvenlik payı, aşırı boyutlandırma yerine servis faktörüyle sağlanmalıdır.

Doğru kW'ı nasıl seçerim?

Önce gerçek yükü ölçün; motorun çektiği akım ve gücü etiket değerleriyle karşılaştırın. Hedef, motoru verim eğrisinin tepe bölgesinde (≈%75 yük) çalıştırmaktır. Değişken yükte ise frekans sürücüsüyle çalışmak, düşük yükte bile verimi korur.
